這個智能工廠里的關鍵組件，究竟有何作用？

發表時間：2018-05-22　次數：592　作者：維舟

原創：維舟榮格傳感器

我國現已進入轉型發展、提質增效的關鍵階段。在市場競爭激烈、勞動力成本上升、資源環境約束加劇等嚴峻挑戰下，智能制造的水平急需提高，如大幅度采用機器視覺技術，一種用計算機來模擬人的視覺功能、具有人腦的一部分功能。通過視覺技術，控制器可以從客觀事物的圖像中提取信息，進行處理并加以理解，最終用于智能工廠的實際檢測、測量和控制。

工業相機是機器視覺系統中的一個關鍵組件，其最本質的功能就是將光信號轉變成有序的電信號。選擇合適的相機也是機器視覺系統設計中的重要環節，相機的選擇不僅直接決定所采集到的圖像分辨率、圖像質量等，同時也與整個系統的運行模式直接相關。

工業相機又俗稱攝像機，相比于傳統的民用相機（攝像機）而言，它具有高的圖像穩定性、高傳輸能力和高抗干擾能力等，市面上工業相機大多是基于CCD（Charge Coupled Device）或CMOS（Complementary Metal Oxide Semiconductor）芯片的相機。

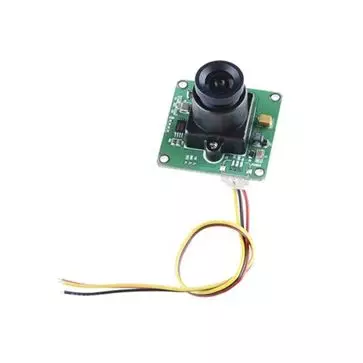

圖1所示的CCD是目前機器視覺最為常用的圖像傳感器，它集光電轉換及電荷存貯、電荷轉移、信號讀取于一體，是典型的固體成像器件。其突出特點是以電荷作為信號，而不同于其它器件是以電流或者電壓為信號。這類成像器件通過光電轉換形成電荷包，而后在驅動脈沖的作用下轉移、放大輸出圖像信號。典型的CCD相機由光學鏡頭、時序及同步信號發生器、垂直驅動器、模擬/數字信號處理電路組成。

圖1

CMOS圖像傳感器的是上世紀末隨著超大規模集成電路制造工藝技術的發展才得以迅速發展。它將光敏元陣列、圖像信號放大器、信號讀取電路、模數轉換電路、圖像信號處理器及控制器集成在一塊芯片上，具有局部像素的編程隨機訪問的優點。CMOS圖像傳感器以其良好的集成性、低功耗、高速傳輸和寬動態范圍等特點在高分辨率和高速場合得到了廣泛的應用。

1.智能工廠選擇工業相機的參數

在智能工廠中，選擇工業相機會考慮以下參數：

（1）分辨率：相機每次采集圖像的像素點數，對于數字相機一般是直接與光電傳感器的像元數對應的，對于模擬相機則是取決于視頻制式，PAL制為768*576，NTSC制為640*480，模擬相機已經逐步被數字相機代替，且分辨率已經達到6576*4384。

（2）像素深度：即每像素?cái)?shù)據的位數，一般常用的是8Bit，對于數字相機機一般還會有10Bit、12Bit、14Bit等。

（3）最大幀率/行頻：相機采集傳輸圖像的速率，對于面陣相機一般為每秒采集的幀數，對于線陣相機為每秒采集的行數。

（4）曝光方式和快門速度：對于線陣相機都是逐行曝光的方式，可以選擇固定行頻和外觸發同步的采集方式，曝光時間可以與行周期一致，也可以設定一個固定的時間；面陣相機有幀曝光、場曝光和滾動行曝光等幾種常見方式，數字相機一般都提供外觸發采圖的功能?？扉T(mén)速度一般可到10微秒，高速相機還可以更快。

（5）像元尺寸：像元大小和像元數（分辨率）共同決定了相機靶面的大小。數字相機像元尺寸為3μm~10μm，一般像元尺寸越小，制造難度越大，圖像質量也越不容易提高。

（6）光譜響應特性：是指該像元傳感器對不同光波的敏感特性，一般響應范圍是350nm－1000nm，一些相機在靶面前加了一個濾鏡，濾除紅外光線，如果系統需要對紅外感光時可去掉該濾鏡。

（7）接口類型：有CameraLink接口，以太網接口，1394接口、USB接口輸出，目前最新的接口有CoaXPress接口。

舉例說明：如某檢測任務是尺寸測量，產品大小是18mm*10mm，精度要求是0.01mm，流水線作業，檢測速度是10件/秒，現場環境是普通工業環境，不考慮干擾問題。

首先知道是流水線作業，速度比較快，因此選用逐行掃描相機；視野大小可以設定為20mm*12mm（考慮每次機械定位的誤差，將視野比物體適當放大），假如能夠取到很好的圖像（比如可以打背光），而且軟件的測量精度可以考慮1/2亞像素精度，那么需要的相機分辨率就是20/0.01/2=1000pixcel（像素），另一方向是12/0.01/2=600pixcel，也就是說相機的分辨率至少需要1000*600pixcel，幀率在10幀/秒，因此選擇1024*768像素（軟件性能和機械精度不能精確的情況下也可以考慮1280*1024pixcel），幀率在10幀/秒以上的即可。

2. 工業相機參數的調整對工廠實際生產的影響

（1）相機曝光參數

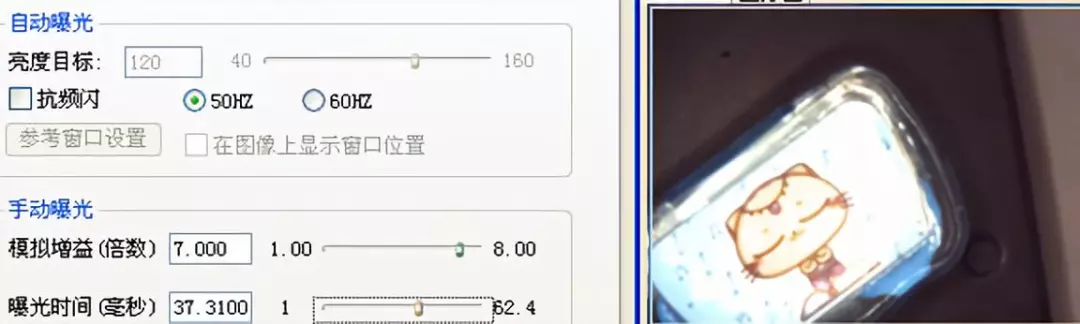

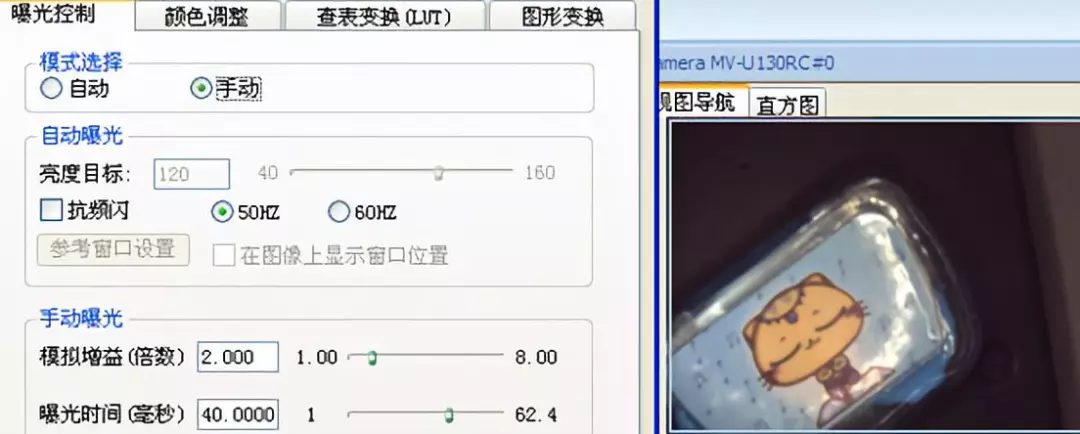

如圖2、圖3所示，分別相機的曝光參數來說，模擬增益、曝光時間的值之間的關系非常密切。通過實驗發現，模擬增益、曝光時間的值越高大，曝光越強。

圖2

圖3

（2）相機白平衡參數

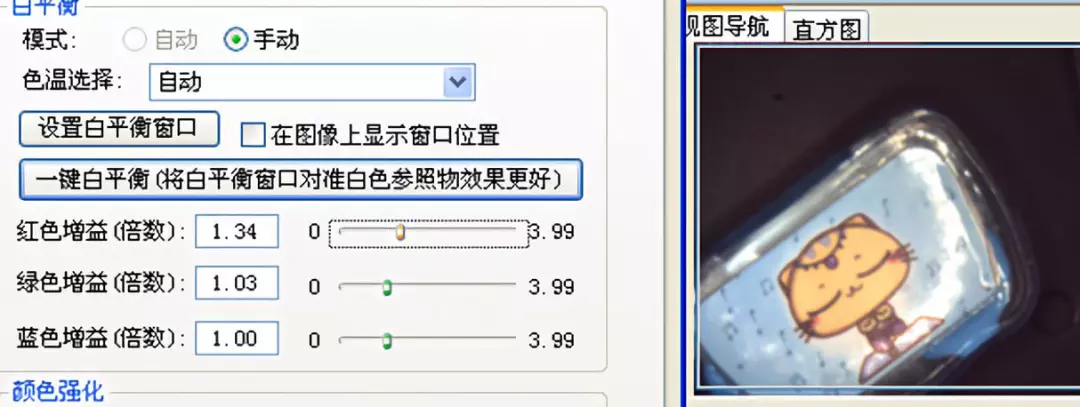

如圖4所示，先啟用白平衡的自動模式，再將白平衡設置為手動檔模式，并分別調節其紅色、綠色增益，觀察其效果變換。

圖4

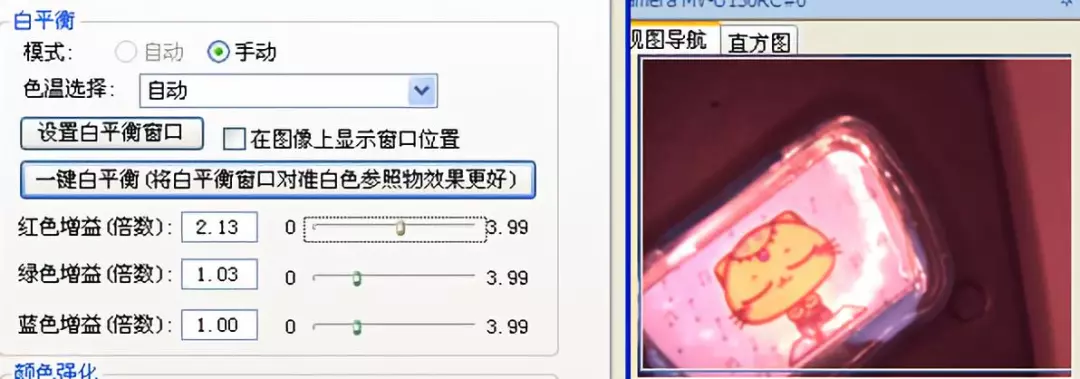

如圖5所示調大紅色增益。

圖5

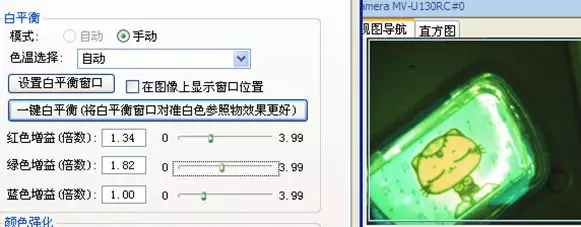

如圖6所示調大綠色增益。

圖6

（3）相機白尺寸、對比度、亮度等參數

通過白尺寸的調節可控制鏡頭下想要截取的部分。通過移動對比度條塊控制對比度的大小，觀察成像發生如下變化：相機對比度的值越小時，成像色彩越弱；對比度的值越大，成像的色彩越飽滿。應將其調至適當?shù)闹?，以避免太小?dǎo)致成像模糊或太大導致顏色太過厚重。

總之，在智能制造中，工業相機可以快速獲取大量信息，易于自動生產，也易于同設計信息以及加工控制信息集成。同時，應用工業相機能夠大幅降低人工檢驗的成本，嚴控產品質量，加快生產速度和效率，極大地提升企業競爭力。

動態針?lè)指罹€

來源 / 榮格《傳感器》5月號

作者 / 維舟

轉載請注明出處
