發表時間：2018-05-23 次數：626 作者：Yufy編譯 機器人網
移動機器人，移動的目標
NIST的研究揭示了開發工業移動機器人安全標準的復雜性。為自主移動平臺設計安全標準是一回事，但現在添加機器人手臂或其他類型的附件，無論是貨架，輸送機還是手提箱，甚至在它后面拖曳的另一輛車，安全隱患變得更加錯綜復雜。

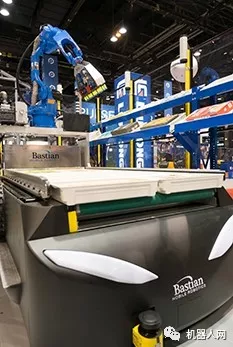

我們?cè)谝巴饪吹竭@些類型的系統?？纯碒IROTEC以前的應用，這個Bastian解決方案移動平臺與安川機械臂（圖）集成，用于機器人批量拾取。Bastian的移動機器人配備了視覺系統，作為機器人到貨物的解決方案，一次可以挑選多種類型的產品，用于各種訂單。
據Bastian表示，這款動態移動機器人使用安全掃描儀來檢測并避免其工作區中的障礙物和人員。它有一個1級緊急關停按鈕。移動平臺遵循多個安全標準，包括ANSI / ITSDF B56.5無人駕駛及自動引導型工業車輛
“最終，如果您可以讓移動平臺和機器人手臂一起移動，并且能夠協調其運動，以便您可以在幾乎無限的工作量內將任何具有高重復性和準確度的工具專門設置在任何位置，那就是一個有利的技術，”Marvel設想了這樣的可能性。
往大了想，飛機機身、輪船、火車，甚至是建筑物，都可以用移動機器人。
Marvel說,“這樣就能夠在工廠組裝車間等高度動態環境中使用敏捷制造模式?！?
隨著行業的發展，越來越多的移動機器人項目出現，R15.08委員會要用盡全力才能跟上行業的發展，Marvel認為還有還多挑戰。
“舉個栗子，如果你的移動平臺因?yàn)槟承┰蛲Ｖ沽?，或者被按了緊急停止按鈕，那平臺上的機械臂必須知道這一點。實際上，它可能還需要知道為什么，特別是如果它試圖做動態控制，其中移動平臺和機械臂的運動需要通過工具協調以保持在一個特定的笛卡爾坐標?！?
他認為控制信號也面臨同樣的挑戰。
“機器人會告訴你它在想什么。移動平臺會告訴你它在哪里。然后，這些信號需要集成在一起。在某些情況下，我們發現報告的位置和方向的值并不總是范圍內的?！?
換句話說，你接到的機器人報告信息并不是實時的，有些是舊消息。
Marvel說：“延遲，抖動或滯后，甚至只是一個位錯誤報告就可以戲劇性地影響整個集成方案的性能和安全?！?
在編寫新的安全準則時，R15.08委員會將考慮所有這些因素。終端用戶輸入對于進程至關重要。
終端用戶的意見至關重要
作為美容業機器人領導者，保潔的Lewandowski和同事Bob Bollinger是許多行業協會委員會的終端用戶代表。他們說重要的是“在門口檢查你的公司標志”，并討論對整個技術最好的是什么。
Lewandowski在保潔工作了25+年，Bollinger則有30+年的從業經歷，在保潔也干了18年了，他們都在保潔的機器人技術網絡（Robotics Technology Network，RTN）部門。RTN利用機器人技術的經驗來確定如何更好地在公司部署機器人，當然也會評估和測試新的機器人技術。
Bollinger表示，“作為終端用戶，我們需要確定標準是清晰、有用且可部署的，并且根據這些標準生產的產品可以在工廠里安全使用。我認為終端用戶的參與確實有助于委員會確定用例和挑戰是什么。希望我們能就如何應對這些挑戰提出明確的指導?！?
標準范圍
委員會面臨的首要挑戰是確定其范圍。 在一個不斷發展中的行業，幾乎每個月都會有初創企業和新興技術出現，很難縮小焦點。經過委員會的幾次會議后，RIA的標準開發總監表示，他們能夠確定這一點。
R15.08工業移動機器人安全委員會所確定的工業范圍，僅包括在商品生產及相關服務中使用移動機器人的產業，包括制造，倉儲和物流領域的結構化和半結構化環境。
Franklin表示，“在工業空間里根移動機器人共處的人需要接受一些培訓，以便他們知道如何跟機器人進行互動?！?
除此之外還有一些能跟公眾互動的移動機器人，比如酒店機器人，個人護理機器人，醫療保健及康復機器人，還有機器人游樂設施，指引將不會涵蓋這些應用。
在此上下文中提到的移動僅指基于地面的系統，空中和水中的機器人均不在的范圍內。
另外，還有一些移動平臺也不在此范圍內，比如載人叉車。遙控或遠程操作的移動系統、軌道上的移動系統，如龍門架機器人同樣也不包括在內。
機器人包括移動平臺本身，即使沒有機器人手臂安裝在頂部。 但移動機器人必須擁有超越傳統AGV的自主能力。傳統AGV只需符合工業卡車標準（B56.5）。
Franklin說，R15.08文件不會對移動方式進行規定，不管是輪式、球式、履帶還是腿式。也就是說，Atlas機器人也可以在倉庫里搬運箱子，只要它能站穩腳跟。
安全標準將為移動平臺及相關產品（貨架，輸送機或機器人手臂）等制造商以及集成解決方案提供指導。對于集成商來說，將提供把移動平臺與機器人手臂集成的指導。
指引還將包括風險識別和風險評估，以及用于控制危險能量的地址鎖定/標記（LOTO）建議。
關于制造商的第一部分和集成商的第二部分預計將在年底前完成初稿，而為終端用戶提供指導的第三部分則會推遲一段時間。
展望新技術
標準寫作過程的一個重要部分是預測技術進步，特別是當標準將有助于塑造像移動機器人這樣的發展領域的技術成熟度時。
Lewandowski說：“技術往往以比標準更新和發展更快的速度發生變化。標準制定者的最終目標是嘗試預測技術的發展方向，而不是制定標準限制或阻止未來可以實現的新的更好的解決方案?！?
他繼續補充道，“如何檢測移動機器人活動范圍內的人，曾經由激光掃描儀和激光雷達實現的，3D視覺系統的全面革命和更好的檢測系統（具有空間意識）將在未來實現更多不同的事情，因此我們需要確保標準能夠適應這些類型的技術進步。”
Gerstenberger說：“我們不想阻止在制定標準時還不知道的新技術的發展，我們不想阻礙技術進步，而是希望能更好地應用它?！?
隨著技術的進步，情況會越來越復雜，尤其是當自由行動的機器人跟人類一起工作時。
NIST的Marvel提醒我們：“沒有一個安全或不安全的機器人，主要是看你如何使用它、整合它，為了做到這一點，你必須做好風險評估?！?
要不要做風險評估？
這根本不是個需要討論的問題。R15.06機器人安全標準明確規定，“風險評估必須進行，并不是可選項?！彼€指出，“必須”這個詞說明了符合標準的強制性要求。
“風險評估，風險評估，風險評估，”在移動機器人標準制定過程中，當SICK工業安全標準和能力經歷Chris Soranno在問到供應商和終端用戶應該在其中扮演什么角色時，他表示，“如果你不知道問題是什么，你是不可能解決這個問題的。就安全來說，找出問題的最好辦法就是評估風險?！?
Soranno也是R15.08委員會成員，在整個職業生涯中，有將近20年在從事機器人技術和工業安全，他看過很多應用。
Soranno說：“我們與內部員工和外部客戶合作，幫助提高安全性方面的能力，其中包括在哪里找到標準，如何閱讀和解釋標準，以及如何實施這些標準的要求，以實現為員工提供安全的工作場所的目標。 他描述了風險評估過程中的基本步驟。
Soranno表示，“你必須先確定任務。你必須確定這些任務相關的危害。對于其中任何一個，您需要確定潛在的結果，這將是一個風險。根據受傷最嚴重的可能概率和最糟糕的可能概率對其進行評估?？梢允腔陬l率、曝光度、曝光次數、人們對自身存在的風險的意識或者避免能力。 它是以100英里/小時的速度向你沖過去，還是爬得很慢所以你可以輕松躲過？”
應該由誰來做風險評估？
Soranno說，“這必須由一個團隊來完成。他們必須是系統的深度使用者，他們要知道怎么跟它進行交互，不管他們是操作人員、維護人員還是生產人員。他們還應該包括前端。那么你有設備供應商熟悉系統能做或不能做的事情，以及任何其他組件供應商，無論是安全組件還是末端執行器供應商?！?
什么時候應該重新評估風險？
寶潔的Lewandowski說，任何新機器（或機器人）進入公司都需要進行風險評估。
“我們總是試圖從機器或設備的集成商開始，讓他們進行第一次切割，或者對應用進行第一次風險評估。但一旦進入寶潔公司，我們就有一個過程，我們將繼續在風險評估基礎上進行，甚至在設備和機器安裝在寶潔公司之后進行最后的風險評估?！?
如果有過更改，則必須重新進行風險評估。
Lewandowski說：“如果曾經更改機器或過程的功能，則可以根據這些更改來審核風險評估并進行相應更改或更新?！?
Bollinger說，“即使只是環境發生變化，例如地板、支架位置或地板上安裝的機器，也需要重新評估風險。如果你把倉庫的一個區域改變成人工揀貨站怎么辦？這會增加風險，特別是在同一個區域內還有移動機器人的時候。”
風險評估還必須解決移動機器人部署的環境。Soranno還注意到了某些環境條件，比如地板的摩擦質量，是不是很光滑，還有地板的傾斜度和平滑度等等。
他說，如果有人決定改變環境，制定一個流程也很重要，例如重刷地板，必須確保他們不會無意中改變移動機器人實現其安全等級所依賴的標志。
Soranno表示，“我做過成千上萬的風險評估。系統的動態程度與風險評估的復雜程度成指數關系。如果你看電源面板，可以發現通常只有少數幾種與機器交互的方式。你確定了那些任務，確定了每一個任務的危害，并想出了一些補救辦法來減少那些風險到可以接受或者可以忍受的程度。”
將這個過程應用到安裝在移動平臺上的動態機器人中，它會變得更加復雜。
Soranno說，“當你移動機器人的時候，它比按鈕更加動態，并且有很多種使用方式，不僅如此，還可以在它部署進行修改，以新的方式使用，提高了風險評估的復雜性?，F(xiàn)在你把這個動態機器人放在一個可以在工廠的任何地方移動的平臺上，也就是指數曲線?，F(xiàn)在你有更多潛在的任務或交互?！?
他還補充道，“你不只是擔心人們面對著機器人走過去。機器在工廠里移動的時候，可能從背后追上人類，這個過程將變得更加復雜和困難?！?
