在當今的歐洲,道口障礙物檢測是需要進行完整認證后才可投入使用的。在這篇文章中我們將討論如何從過去的繼電器為基礎的安全聯鎖系統進步到使用電子技術為基礎的安全聯鎖系統。
使用雷達來進行道口障礙物檢測,只有在路口沒有任何車輛和行人的情況下才會允許保護信號燈熄滅并允許機車通過。在整個信號應用中,對安全運營最關鍵的則是信號的安全互鎖。 以可編程邏輯控制器(PLC)為基礎的控制系統已經在眾多行業使用多年,其中比較典型的例子就是Pilz公司的PSS 4000系統已經廣泛應用于機械安全、流程安全、礦產、橋梁、水處理系統以及歐鐵中。
1個平交道口通常由道路信號燈以及鐵路兩側的可提升道桿進行防護,有時也會有行人聲音提醒裝置。道桿一般是處于被抬升的位置,當放下時將延展并橫跨每個進出通道方向的寬度。 平交道口通常是自動運行的并且閉合過程是由機車靠近檢測回路來觸發的。一旦雷達確認路口沒有滯留的車輛和行人則會發送鐵路信號給機車司機,在此我們需要一互鎖系統來正確地并安全地控制鐵路信號燈、道路交通信號燈以及道桿。
最早的鐵路互鎖系統是機械式的。鎖床和鋼條構成了操作桿網格并且由操作桿來提供輸入信號。為道岔切換點、信號燈和道桿提供輸出信號。如果在執行功能的過程中存在操作桿沖突問題則會有相應的防干涉機械措施。
后來出現了繼電器互鎖系統單純地由電氣回路來運行,然后出現了上一代系統中大量機械操作桿被面板按鈕或者開關或者視頻接口替換的情況。復雜的電氣回路由一系列繼電器和觸點組合構建而成,且能確保每個信號輸出的狀態和位置。當設備運行時,他們位置的變化會導致電路打開并鎖定會與該位置相沖突的其他設備。同樣地,當它們控制的設備安全運行時,其他回路才會閉合。直到今天該類技術還在繼續使用中,如果在一個平交道口互鎖系統中某個繼電器線圈發生失效了,則信號燈會變成紅色且道桿會被放下,我們稱作該類失效情況為失效安全。
現代電子互鎖技術的發明距今已有30余年。其使用固態電子技術無任何運動部件,原先網絡化的繼電器則被運行在特殊目的微處理器控制硬件中的軟件邏輯所取代。邏輯功能由軟件來實現而非硬線電路并且提供了修改的可能性,僅需重新編程而非重新接線。重要的邏輯存儲在固件中或者只讀存儲器中,使得邏輯不易被非安全修改并保證安全測試要求。
在很多行業,軟件為基礎的電子控制系統已廣泛用于典型工業機電工藝處理的自動化控制,例如工廠裝配線設備的控制、游樂場設備以及電梯等。它們擁有通用的名稱叫可編程邏輯控制器(PLC)并且相同的PLC結合配套的軟件編程可用于許多不同的應用場合來進行控制。
當今PLC也開始進入鐵路信號控制領域,包括平交道口、車載應用等等。但不是所有PLC都是故障安全型,對于互鎖PLC最重要的要求是擁有較高的安全完整性水平(SIL)。簡單而言就是軟件中的控制指令被至少2個相異的內部中央處理器(CPU)同時執行并且它們互相之間有交叉校驗特性。
硬線繼電器邏輯通過不同編程語言被轉換成PLC代碼并沒有想象中那么簡單,在編程之前必須使用一系列正式的方法(符合EN 50128標準)來創建系統要求規范并且要驗證其符合鐵路信號和通訊系統的安全標準。如果做到了則會帶來如下益處:
PLC硬件是完全經過測試和考驗的
安全PLC的固件/軟件符合IEC 61508-3(電氣/電子/可編程電子安全相關系統的功能安全)
通過重復使用已驗證的功能塊使為批量化系統編程變得簡單和靈活
PLC的安裝節省空間
某些供應商的PLC,例如Pilz公司的PSS 4000系統,能夠滿足鐵路行業溫度、電磁兼容性等環境的應用要求,符合EN 50121標準。
無需特殊的空調系統/加熱器/過濾系統
控制系統構架能夠最高符合SIL 4的要求。
PLC的可擴展性并且可運行于開放式以太網網絡中
測試時間和服務時間都要大大小于繼電器應用

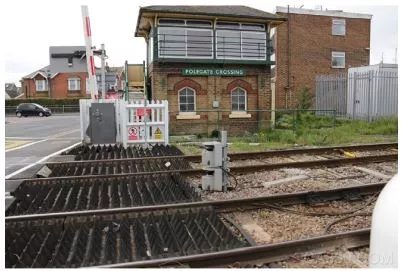

英國東薩塞克斯沿海信號升級項目覆蓋了南部的Eastbourne至西部的Lewes站以及東部的Bexhill站,該項目使用了Pilz公司的PSS 4000系統替換了26英里長且已到生命終期的機械式信號系統。采用了新信號系統之后沿線速度提升至90英里/小時,10個平交道口進行升級改造并且6個信號站將被廢棄。

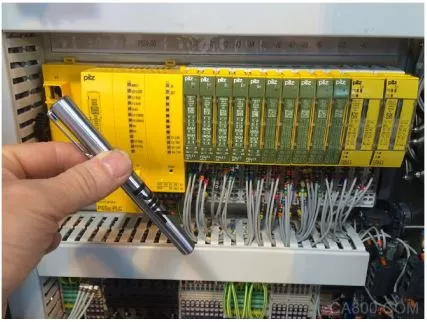

采用了全新的互鎖系統—PSS 4000用于平交道口來替換傳統繼電器為基礎的互鎖系統之后空間更省了,無需較多設備房空間來承載成百上千個繼電器,因此照明和散熱的成本也減少了,電纜需求量也減少,可靠性更高,平交道口的升級和維護成本也大大降低。整個系統包含底板、電源、邏輯處理器、輔助通訊處理器以及一些現場特殊模塊,整個電柜大小為高330.2 mm,寬483.0 mm,深355.6 mm,重量為15.0 KG。

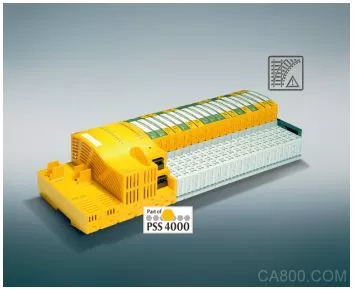

自動化系統PSS 4000-R是專門為鐵路應用要求而設計的,其根據CENELEC標準要求可達到最高SIL 4控制系統要求,符合EN 50121, EN 50126, EN 50128, EN 50129及EN 50155。模塊化、可擴展的、分散式I/O的系統結構在項目應用時具有非常高的靈活性。基于實時以太網協議SafetyNET p的網絡連接能夠幫助自動化系統PSS 4000-R實現遠距離的安全網絡連接。專門設計的60V電壓接口模塊能否兼容鐵路行業特殊應用需求。已應用于鐵路行業的多個領域,例如通訊系統、道岔控制、平交道口保護、站臺屏蔽門系統、車載應用等等。PSS 4000-R模塊的產品特性是特別堅固設計、符合鐵路領域日益提高的要求。應用周圍環境溫度為-40℃…+70℃,機械負載系基于鐵道車輛上的震動或者沖擊(Category 1、Class A與B,依據EN 61373),以及信號與通訊設備(追蹤區域1-3m,依據EN 50125-3)。電磁兼容性(EMC),系針對鐵道車輛(EN 50121-3),以及針對信號與通訊設備(EN 50121-4)。
皮爾磁是一家具有60多年歷史的家族企業??蛻糁辽稀①N近客戶的企業文化體現在方方面面,憑借自動化領域豐富的經驗和領先的技術,皮爾磁有足夠的自信能夠為客戶提供獨立的咨詢、靈活可靠的服務。在全球,皮爾磁共有40家子公司和分支機構,為客戶提供貼心的本地化服務。目前,皮爾磁在全球有超過2000名員工,每一位都是安全的大使,致力于保護人員、機器和環境的安全。員工是企業最珍貴的財富,皮爾磁致力于保護您的員工的人身安全,讓他們在安全的環境下工作,免受機械傷害。
