發表時間：2018-12-25 次數：752 作者：
提高傳統的手工沖壓線質量和產能以及降低人員的勞動強度，可通過日臻成熟的沖壓自動化的方式來實現。要想實現壓力機和自動化設備的良好通訊及協調工作，原有的壓力機必須進行改造。傳統壓力機適應自動化生產的改造，內容包括壓力機與自動化設備之間交互信號的建立，壓力機PLC及觸摸屏程序的修改，模具自動識別，上模自動夾緊及安全防護聯鎖等。
汽車行業的快速發展，使得現代沖壓生產線向高速化、高品質、自動化、柔性化方向發展。傳統沖壓生產線手工操作、人工送料的生產方式已無法滿足行業的需要，而新沖壓線建造周期長、成本高，也存在致使產能過剩等潛在問題，需要企業長期戰略規劃才能實施。進行傳統手工線自動化改造，能實現高速化、高品質、投資少及周期短等一系列優勢，是一種較為理想的方案。
傳統的手工沖壓線要想實現壓力機與自動化設備整線聯機，必須對傳統沖壓線原有壓力機進行改造，內容包括建立壓力機與自動化設備間的信號聯系，改造壓力機安全回路，完善壓力機與自動化設備間信號交互，人機界面修改，自動化聯鎖等方面內容。
建立交互信號
目前，自動化設備均可實現上下件全自動化生產，采用西門子運動控制系統可以直接管理自動化設備的動作，并連接一個主要的CPU（可編程邏輯控制器），通過過程現場總線（PROFIBUS）來控制整個生產線，與壓力機的信號交換是通過ET200S（分布式I/O）實現的。
交互信號
自動化設備與壓力機交互信號如圖1所示：

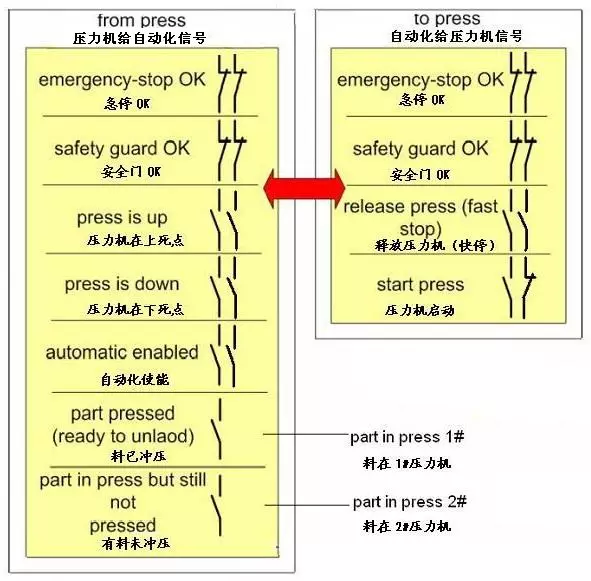

圖1 壓力機與自動化設備交互信號
壓力機向自動化設備提供信號：壓力機緊急停止信號；壓力機安全圍欄信號；壓力機滑塊位置檢測信號；壓力機選擇聯機自動化運行方式（壓力機自動化方式下運行正常等待自動化設備啟動行程信號）。
自動化向壓力機設備提供信號：自動化雙回路急停信號，一路直接控制離合器‐制動器電磁閥線路，一路做PLC輸入點，作為顯示屏顯示自動化急停信號源；自動化雙回路安全圍欄信號，一路直接控制離合器‐制動器電磁閥線路，一路做PLC 輸入點，作為顯示屏顯示自動化圍欄信號源；自動化雙路RELEASE PRESS 信號接入壓力機PLC 系統；自動化雙路STARTPRESS 信號（一路NO，一路NC）接入壓力機PLC系統，作為自動化聯機方式下啟動壓力機行程的信號。依據壓力機行程控制要求，此信號應保持到滑塊行程運行的180°以后切除。
建立
交互信號的建立，主要包括壓力機自動、手動工作方式選擇，壓力機滑塊位置信號提供，壓力機與自動化設備信號交換，安全聯鎖等內容，具體實施如下：
⑴自動化聯機運行和壓力機單機調整工作方式選擇，有兩種控制方式供選擇：方式一，在壓力機控制面板增加二位置的帶鑰匙旋鈕，雙觸點輸入PLC 用以選通單機或聯機運行模式；方式二，在壓力機控制面板增加二位置的帶鑰匙旋鈕，雙觸點輸入PILZ‐PNOZS5 型安全繼電器，安全繼電器控制雙路繼電器，繼而選通單機或聯機運行模式。上述兩種方法建議采用方式二，方式二線路輸出繼電器具有自檢功能，安全性、可靠性更高。
⑵壓力機滑塊位置信號的檢測與傳輸，可在電子凸輪接入處增加旋轉編碼器，信號線直接接入自動化控制箱。
⑶壓力機與自動化設備之間信號交換，在壓力機電柜中增加ET200S及中間繼電器。壓力機控制柜內的ET200S遠程I/O板，通過PROFIBUS與壓力機PLC控制系統相聯，實現壓力機與自動化的通訊、聯控自動化設備與壓力機之間信號聯系，可以通過應用壓力機PLC 控制系統的模塊IA122和OC255；輸出端接入中間繼電器。
⑷壓力機與自動化設備間的安全信號聯鎖可通過增加安全繼電器、PROFISAFE及安全模塊來實現。
改造的電器元器件
壓力機自動化改造主要電器元器件，包括ET200S、中間繼電器、鑰匙旋鈕、檢測開關、電纜、安全繼電器及連接端子等。
增加檢測、識別及夾緊功能
要實現壓力機自動化生產，要求壓力機具備有料檢測，上模自動化夾緊，模具識別等功能。而壓力機本身不能檢測模具中料的沖壓狀態，通過以上改造實現此功能。
有料檢測及模具識別
壓力機給模具接線端提供兩路24V直流電源，一路作為有板料檢測使用，另一路作為模具號識別用，模具上的接線端子以二進制形式進行短接，壓力機通過模具提供過來的短接信號自動識別其編號和調入并調節模具參數，同時賦予自動化系統模具編號。具體操作是在壓力機移動工作臺和模具上設置模具檢測及識別插口，通過電控子站與PLC相連，以實現識別功能。
自移式上模夾緊器
傳統人工線是工人手工操作，上模夾緊也是通過夾緊螺栓手工夾緊。自動化要求全線封閉，通過操作面板操作或者進行自動模具夾緊。自移式模具夾緊器通過壓縮空氣驅動，由壓力油提供夾緊力，安裝時需增加一路壓縮空氣做驅動力，增加一路油路及泵提供夾緊壓力油。電氣上增加兩個檢測開關，進行到位及初始狀態檢測，信號提供給壓力機PLC，PLC再根據信號控制夾緊器的行走、夾緊及放松。

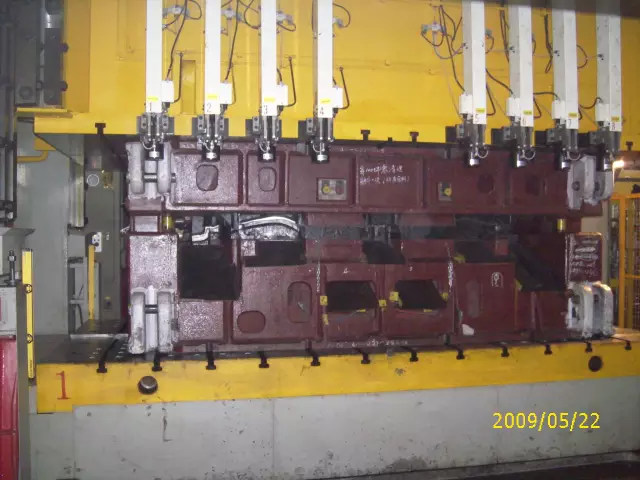

圖4 移式上模夾緊器
PLC 程序修改、優化
壓力機控制程序改造主要是修改、優化原有PLC 程序，用以增加壓力機自動條件，增加自動化與壓力機聯機運行部分，并增加相關自動化部分報警功能，增加模具夾緊器自動行走控制，改造安全圍欄檢測回路。
增加壓力機自動化條件
增加壓力機的自動化條件，包括手動與自動模式的切換，壓力機滑塊位置信號的檢測與傳輸，壓力機與自動化設備之間信號交換，壓力機與自動化設備之間的安全信號聯鎖，模具識別和有料檢測等等。
建立壓力機與自動化設備交互信號
交互信號的建立，包括壓力機控制系統接受自動化使能信號，改造急停信號，增加自動化與壓力機聯機運行部分，并增加相關自動化部分報警功能，改造安全圍欄信號，修改顯示屏程序，顯示自動化狀態以及自動化控制的I/O運行情況。
增加模具識別與自移式上模夾緊器控制
實現自動化就要求壓力機具備檢測模具是否有料的檢測功能，為滿足自動化生產需求，實現自動換模，壓力機必須具備模具識別功能以保證模具使用的準確性。生產之前，壓力機會對所使用的模具號與整線設定的程序號做比較，一旦不一致壓力機會自動報警，提示人員更換正確的模具，以避免因模具使用不正確造成事故。在壓力機上增加接收模具傳遞過來信號的功能，并識別信號，壓力機根據信號識別調用已存好的相關參數，并自動修改。壓力機還要增加上模夾緊器控制信號的功能，根據整線狀態由壓力機PLC控制夾緊器進行行走、夾緊及放松。
安全聯鎖優化
安全聯鎖優化的內容包括增加安全門報警信號，壓力機與自動化設備動作聯鎖，有料檢測及模具夾緊控制，優化壓力機控制程序等。
壓力機控制觸摸屏程序優化
壓力機控制觸摸屏程序優化，包含增加自動化與壓力機聯機運行部分，并增加自動化相關部分報警項，修改、優化原有PRO‐FACE觸摸屏程序，顯示整線壓力機運行狀況及故障點。
故障信號
程序優化要求做到在主控制臺及相關單元的控制臺上顯示故障發生的位置及內容，緊急停止按鈕，緊急停止按鈕的位置，每個安全圍欄門“申請進入控制臺”及主控制臺，顯示通訊信號狀態。
模具及夾緊器狀態
程序優化還要求做到在屏幕控制板上顯示模具料檢情況，顯示模具號以及相關參數，增加模具夾緊器選擇屏，顯示模具夾緊器位置及狀態。
安全防護改造
安全是自動化線中非常重要的一部分，為防止人為原因造成設備、人身傷害事故，整線安裝有安全護欄，監控整線各安全隱患點，聯動互鎖。壓力機原有的安全門電氣線路是單回路控制，存在安全隱患，改成圍欄雙回路檢測。為達到安全監控的目的，使用PILZ安全繼電器，采用強電與弱電分離式開關，配備主控開關和急停開關，從壓力機電柜中急停和壓力機柵欄門的連接線聯接到主控制柜內的PILZ安全繼電器內。壓力機預留用于自動化聯接信號輸入輸出口，通過一個接線盒或終端設備使這些壓力機信號準備就緒。
具體操作方案為：在每個安全門上安裝一個機械式安全鎖，且每個安全鎖的信號都連接自動控制系統的控制柜ET200S。在保留原安全門檢測開關的基礎上，增加一路檢測開關及相關電纜線，接入壓力機控制系統，兩路安全門檢測同時起安全保護作用。為保證設備安全、人員安全，現場采用了符合EN954‐1標準的安全產品（安全繼電器、安全開關、安全栓等），并通過PROFISAFE與現場總線連接來實現。電氣線路采用雙繼電器無源觸點輸出，采用PILZ安全繼電器控制，確保信號安全、可靠。

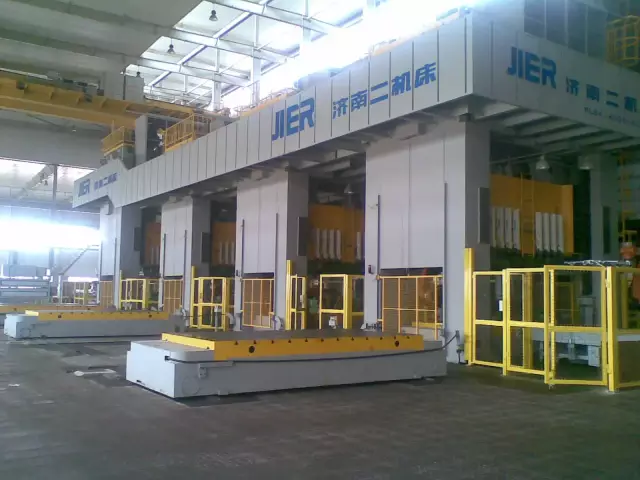

圖5 安全圍欄
結束語
目前國內的主要汽車生產廠為提高沖壓生產效率，提升汽車車身質量，沖壓生產線大多采用自動化線。改造后的傳統沖壓線，周期短，見效快，勢在可行。奇瑞汽車股份有限公司成功改造了多條傳統沖壓線，使產能和產品質量都得到了大幅提升，為奇瑞汽車質量提升和車型快速轉化提供了堅實的基礎。
來源：節選自《鍛造與沖壓》2010年第一期
