發表時間：2019-06-02 次數：647 作者：孫滔
無限手套不只滅霸擁有，不遠的將來你也可能會得到，只是它沒有6顆寶石，卻有548個傳感器加持。更吸引人的是，這副手套的材料成本只有10美元，也就是不超過70元。
5月29日，《自然》發表的研究描述了一種裝配了傳感器的手套，它可以學會識別單個物體、估算重量和應用觸覺反饋。

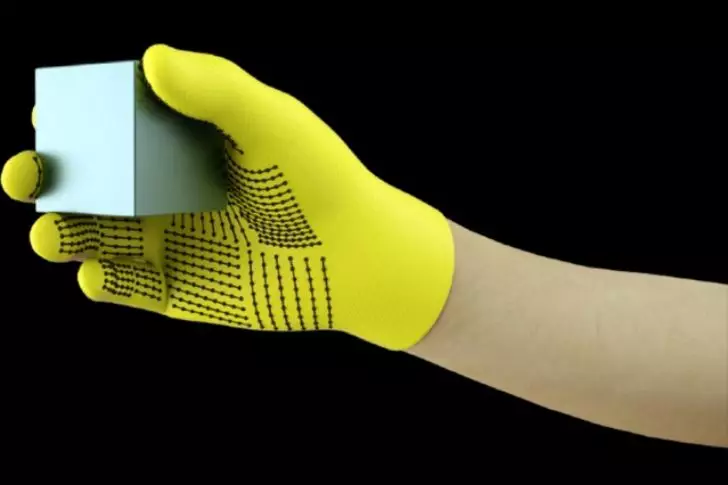

圖 | 觸覺手套。來源：MIT News

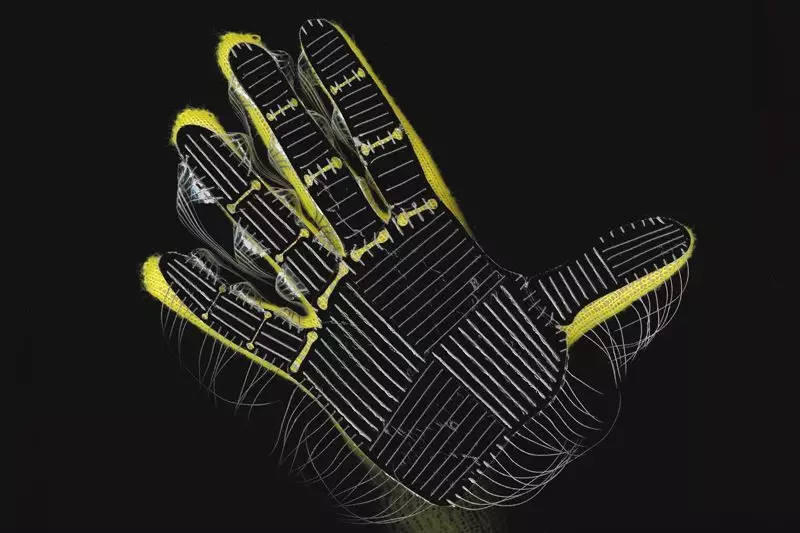

圖 | 手套掌心，黑色的傳感裝置連接到了黃色針織手套上。來源：nature 供圖：Subramanian Sundaram。
人類能夠以適當?shù)牧Χ茸ノ蘸透惺芪矬w。但是這種觸覺反饋很難在機器人身上實現。近年來，基于計算機視覺的抓握策略在新興機器學習工具的幫助下，取得了長足進步，但是對觸覺這一個重要感知模態的使用仍然是欠缺的。
目前已有的類似手套傳感器裝置造價高達數千美元，并且只有50個傳感器來收集信息。來自麻省理工學院計算機科學與人工智能實驗室的Subramanian Sundaram及同事設計了一種簡易廉價（成本只有10美元）的可伸縮觸覺手套，上面布置了548個傳感器和64個導電線電極。
該傳感器陣列由一張力敏薄膜和導電線網絡組成。電極與薄膜之間的每一個重合點都對垂直力敏感，并會記錄通過薄膜的電阻。
研究人員帶上手套單手操控物體，由此記錄下了一個大規模的觸覺圖譜數據集。數據集包含手指區域的空間關聯和對應，它們代表了人類抓握的觸覺特征。

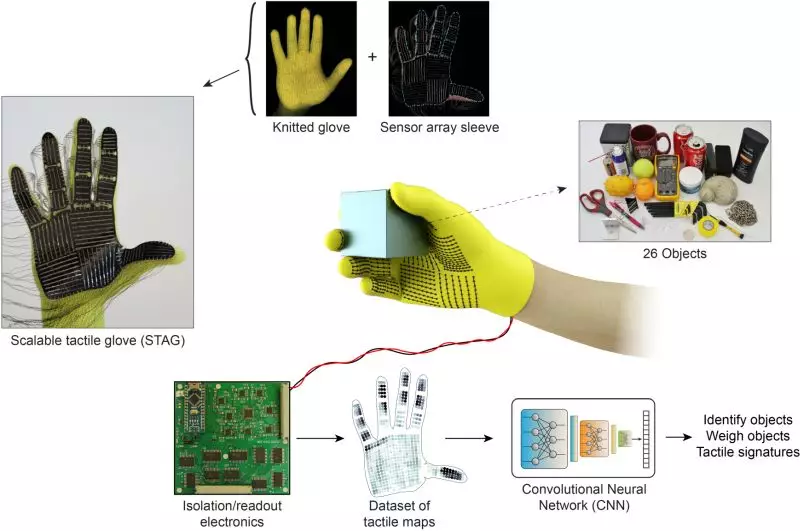

圖 | 手套有548個傳感器覆蓋，連接到定制的針織手套。來源：Nature。

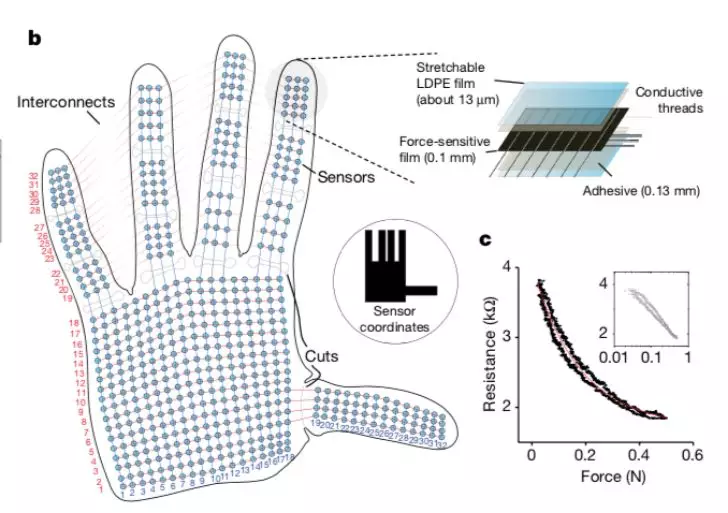

圖 | b: 548個傳感器的分布，壓阻式傳感器陣列通過層壓簡單材料制造。c: 每個傳感器元件通過顯示電阻的變化來響應壓力。來源：Nature。
圖 | 抓握萬用表來估計重量（3倍播放速度）。來源：研究人員。
研究人員使用手套，單手與26種物體進行互動，包括汽水罐、剪刀、網球、勺子、筆和杯子等等，時間超過5個小時，并錄下了觸覺視頻。之后，他們利用記錄下來的數據訓練一種深度學習網絡來識別這些圖片，發現該深度學習網絡能夠通過持握方式鑒定出不同的物體，還能估計出物體重量，這些都無需視覺輸入。
在這26種物體的試驗中，這個系統識別準確率高達76％，還可以估測60克內的大多數物體的重量。
研究者稱，這種策略或有助于未來設計假體、機械工具和人機交互。
本文作者之一是麻省理工學院計算機科學與人工智能實驗室（CSAIL）博士生李昀燭，他的專業領域是計算機視覺、機器學習和機器人技術，尤其是基于深度學習的機器人動力學建模和多模態感知。李昀燭全程參與了此次研究，并和Subramanian Sundaram所在的實驗室協作完成了這項工作。
他接受DeepTech采訪對此項研究進行了解讀。
DeepTech：對于普通讀者來說，這個手套很科幻，你們是基于什么考慮來開發這個手套的？
李昀燭：人在和周圍環境進行交互的時候，除了用視覺，我們還會用聽覺和觸覺等多種感官來感知這個世界，而其中觸覺在我們?nèi)粘Ｉ钪泻铜h(huán)境進行物理性交互的過程中尤為重要。
比如伸手到褲兜里拿鑰匙，需要在看不見的情況下對鑰匙進行定位和抓??；或者在揉面團的時候，要判斷面團的軟硬，這些任務僅靠視覺是很困難的，還需要有來自觸覺的反饋。所以我們希望引入像人手一樣的壓力傳感器，去研究人到底是如何利用觸覺去跟世界進行交互的。
現在已有的觸覺傳感器要么非常小，能感知的區域有限，要么可能面積比較大，但是傳感器的密度非常稀疏，并且可能很難擴展到更大的面積，所以我們希望能做一個非常密集的且有很強可擴展性的手套感知器。
我們開發的這一套傳感器使用的是柔性材料，非常適合去貼合像手這樣自由度比較大的物體。我們帶上這個手套去跟各種各樣的物體進行互動，就能得到清晰度很高的觸覺數據集，來分析人在抓取物體過程中的一些行為模式。
我們希望在未來能幫助機器手做到像人的手指一樣靈活。比如人在抓一個東西的時候，我們就得到了人的手指壓力分布數據，那么這有助于機器人更靈活地把物體抓起來，或者完成某個相似的任務。
DeepTech：能不能解讀一下這個手套的基本原理？為何選擇的傳感器數目是548個？
李昀燭： 手套的基本原理比較容易理解。當你在對手套施加壓力的時候，它的導電性就會有一定變化，這就變成了數據。其中我們分兩層在橫向和縱向分別排布了32條導電線，在兩層電線之間加入了一張對垂直力敏感的薄膜，當壓力變化時，薄膜的電阻也會隨之變化，電極陣列就能感知到這種變化。
在實驗室的環境里，32×32是一個比較合理的密度，如果做的更密集，導電線在人手大幅度運動的過程中就可能接觸發生短路。再者，因為手掌形狀的不規則，在手掌的區域內只能容納548個壓力傳感器。在未來我們可能會采取其他辦法來實現更高的傳感器密度，比如更精細的排線設計。
DeepTech：此項研究的最大突破在哪里？與之前的研究相比，本次研究在方法上和結果上有哪些突破性收獲？
李昀燭：這項研究的突破在于我們提出了一種新的傳感器的設計和制造方法，不需要特別的制作工具，使用的也都是市場上能買到的材料，最后的產品很靈敏，成本很低，并且有很強的可擴展性；在軟件方面，我們給出了行業領域內第一個包含整個手掌觸覺信息的大規模數據集，這可以幫助我們使用機器學習的算法去定量理解人類的抓取動作。
設計和制作整個帶觸覺的“皮膚”是很有挑戰性的，我們既需要很強的可擴展性和長時間穩定工作的能力，還不能去影響人本身的動作，之前的研究很難兼得這些要求。
DeepTech：10美元的成本意味著什么？
李昀燭：10美元指的是手套以及傳感器的成本。除了手套以外，我們目前連接傳感器的線路板大約為100美元。低成本就意味著有更多的擴展和商業化的可能性。
DeepTech：能不能描繪一下其應用前景？這個研究的下一步是怎樣的？
李昀燭：這項研究有很多可能的應用，比如我們可以記錄人在完成某個復雜任務時的觸覺反饋，然后通過模仿學習去幫助機器人完成類似的任務；或者我們可以將傳感裝置的面積做得更大，包裹住整個機械臂，這可以幫助機器人更好地和人類進行交互；我們也可以把傳感器織成衣服和鞋子，來分析人在走路、跑步或登山時的受力分布，有助于設計出更好的產品；在交互游戲的設計上也會有很多想象的空間。
參考：
https://www.nature.com/articles/s41586-019-1234-z%20
https://news.mit.edu/2019/sensor-glove-human-grasp-robotics-0529
