AR技術在工廠監控和控制領域的應用前奏:情境移動性

發表時間:2020-02-10 次數:553 作者:控制工程中文版 Edward Nugent


本文來自于《控制工程中文版》(CONTROL ENGINEERING China )2016年11/12月合刊雜志,原標題為:用于工廠監控和控制的情境移動性


支持情境移動性的基礎設施是必要的。情境移動性的發展正在影響和改變著用于監測、診斷、維護和控制建筑以及能源管理系統的移動解決方案。


移動性總是與智能設備相關,最主要的是手機和平板電腦。它們?cè)絹?lái)越多的成為不斷移動中的工程師和技術人員首選的通信方法。與移動設備的交互,不同于人們與筆記本電腦和臺式電腦交互的方式。以前用于監測、診斷、維護和控制建筑物和能量管理系統(EMS)的移動性解決方案,正在被情境移動性(contextual mobility)的發展所徹底改變。


通常情況下,在分布式監測和控制環境中,每個物理區域或控制區域,都有獨立的服務器。這里所說的“ 區域”可以指在一個區域中的所有設備,比如工廠車間,也可以是指一個特定的自動化系統。

那些負責自動化系統的人,越來越多地需要在工作中不斷移動。他們通常使用智能設備來訪問位于每個區域的設備和資產。他們必須知道如何連接到負責該區域的控制服務器,以獲取相關信息和控制功能。由于控制服務器軟件供應商眾多,如果要求該區域以統一的方式組織信息,或提供統一的用戶界面,看起來有點不太現實。因此這大大增加了訪問的復雜性,并增加了移動工作者履行職責所需的時間。

移動工人的工作職責,由他們的組織角色確定,并可能會隨控制區域的不同而有所變化。例如,負責某一區域設備運行的人,只能監視另一個區域的設備而不能對其進行操作。同樣地,在任何給定區域內,運營人員所需的信息可能不同于維護人員所需的信息。因此,所需的信息和控制與人的角色和位置等情境息息相關。我們所需要的,是一個能主動并安全地將正確的情境信息,在正確的位置、恰當?shù)臅r(shí)間,提交給合適的人的系統。

為服務情境的流動性,迫切需要新的基礎設施。移動基礎設施(MI)能夠接受智能移動設備,從而提高系統的價值和能力。它包括部署在控制區域內的室內定位系統(IPS)、移動設備上的接近服務應用、以及負責評估適當?shù)那榫承枨蠛吞幚砜刂?監控設備與其它資產所需通訊功能的移動服務器(見圖1)。

情景移動性與接近服務


用于情境移動和全球定位系統(GPS)的接近服務,是當今移動設備的標準功能。使用IPS或GPS,移動設備可以確定自己的當前位置。當安裝在設備上的應用程序驗證和維護用戶證書時,該設備可以實時確認用戶的角色及其位置。此外,使用相同的IPS技術,該應用程序可以感知附近的移動資產以及用戶的位置和配置文件,并可以將此信息與移動服務器同步。

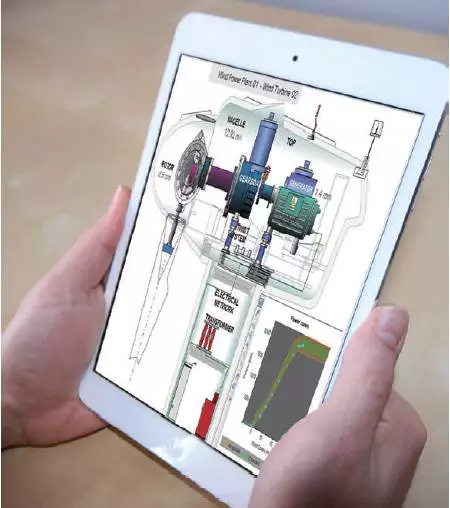

圖1:平板電腦和智能手機,再加上相關支持的基礎設施,可以提供情境的移動性。本文所有圖片來源:PcVue 公司

移動設備通常由標準的無線網絡連接。包括藍牙低功耗(BLE)信標、近場通信(NFC)標簽、以及QR碼在內的地理標簽,與Wi-Fi接入點和其它新興技術一起使用,來確定移動設備的具體位置。與此類似,地理標簽還可以被應用到移動資產中,以增強接近服務。當用戶移動時,圖像發生變化,從而創建一個移動的歷史記錄,在隱私政策允許的情況下可以由移動服務器記錄。

移動服務器和情境邏輯


移動服務器及其情境邏輯引擎(Contextual Logic Engine, CLE)為設施提供了基礎。移動服務器確定適當?shù)牟僮?,并將信息和控制元素,根?jù)移動工人所處位置的情境及其職責,發送給移動工人。該信息可能包括設備的實時狀態或控制。為使工人能夠履行職責,可能會建議增加額外的資源,如圖紙、示意圖等(見圖2)。

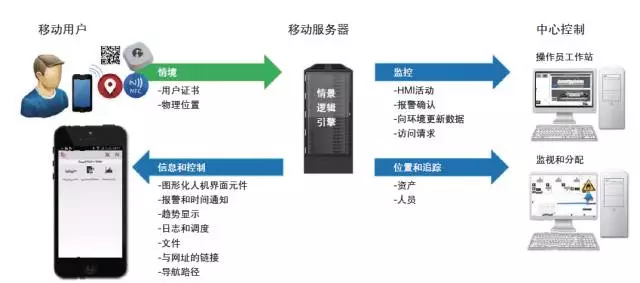

圖2:移動基礎設施可與移動工具,如平板電腦、智能手機、以及現有的系統等進行交互。

當CLE確定需要將新的信息和行動提供給移動用戶時,它就會自動發送給智能設備。例如:

●帶狀態以及發布指令功能的圖形化人機界面(HMI);

●測量值清單;

●關鍵值趨勢圖;

●顯示或修改事件日程;

●管理警報;

●啟動網頁、顯示文件、或調用其它操作系統資源。

此外,CLE也可以做環境舒適度調整或提供訪問控制。

移動設備的安全


在任何信息系統或任何網絡中,安全都是最重要的考慮因素。在部署移動解決方案時,非常重要的一點是提供一系列的安全措施,如防火墻和主動用戶權限管理等,以保證移動設備的安全。

為了提升安全性,移動基礎設施框架內的特定功能應該包括:1.用戶登錄,使用智能應用程序;2.在執行控制活動前,重新驗證;3.執行關鍵活動前,進行驗證 ,包括驗證用戶是否接近配置了可穿戴式傳感器的設備,如BLE信標等,并通過附著在設備上的地理標簽,如QR代碼等來確認有效性(參見圖3)。

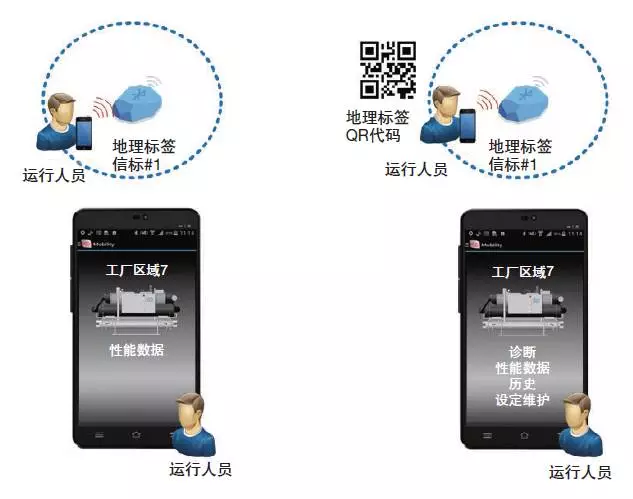

圖3:驗證標簽,確定區域內用戶的權限。在某一區域,某工人可能有權限改變?cè)O(shè)置,甚至編程,但是在另一區域可能只有查看的權限。

大多數工人對智能移動設備都非常熟悉,這些設備的興起創造了一個機會,可以提高監測和控制的移動性。這一趨勢,正在從集中的主控室管理模式向分布式移動個人模式轉移。與在控制室中的操作員工作方式相比,用戶與移動設備進行交互,需要移動基礎設施來優化效率和提升安全性。

利用移動設備上標準化的定位功能,可以監控移動人員位置,依據授權和位置信息,將情境信息和控制指令推送到智能設備上而不需要專門的設備。

對移動基礎設施的需求,源于對使用快速增長和普及的智能手機和平板電腦的渴望。將接近服務與移動應用程序和移動服務器的整合,使得在世界范圍內為數據采集與監視控制(SCADA)和樓宇管理系統(BMS)項目提供移動解決方案成為可能。
