看圖爾克醫療領域的三頭六臂 | 醫院內透明的傳輸系統

發表時間：2020-02-29　次數：693　作者：圖爾克

導讀

在自動傳送系統的幫助下，杜塞爾多夫大學醫院在40萬平方米的范圍內確保物流系統的高效運轉。特殊鋼制容器的使用，實現了29座建筑物，如藥房、廚房或儲存室，和不同目的地間的物品交換。他們每年穿過醫院地下通道有75萬次之多。圖爾克的BL ident RFID保證了系統透明性的需求。

應用案例

RFID在醫院傳輸系統上的應用

作為在該地區最重要的醫療中心之一，杜塞爾多夫大學醫院（UKD）每年為42000 個病人和300000 救護車治療提供定點醫療服務。擁有29 座大樓，40 萬平方米面積的醫院需要大量物資。

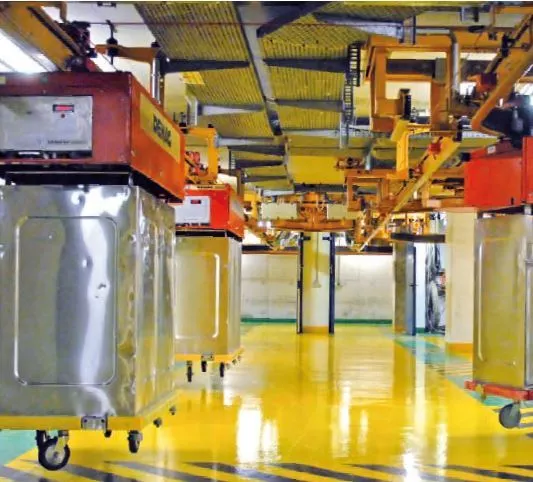

因此，UKD 運用一個自動運輸輸送機（ACC）系統，該系統由帶滾輪的1,100 個不銹鋼容器組成。工作人員將容器從病房推向ACC。在那里，系統使用手推車傳送帶自動地將這些容器送達它們的目的地。根據不同的需求，容器分為6 種類型。它們從廚房，藥房，洗衣店，中央存儲或消毒中心運送糧食，醫藥，衣物，設備，或垃圾到不同的大樓站點。在中央大門，將容器放入系統并通過一個控制面板將容器發往不同的目的地。他們還指定回程的目的地以便藥用的容器回到藥房而不是回到洗衣店。

Düsseldorf 大學醫院

Uwe Scherring 先生

“在確保ACC 的精確操作的前提下，病房里的操作簡單方便。護士只需要將容器放入系統而不需要注意目的地，”UKD 的輸送技術負責人Uwe Scherring 先生說?！八晕覀兘o每個集裝箱配有標記包含集裝箱號與類型的RFID 標簽?！?

只要容器放置到系統中，由圖爾克的RFID系統讀取容器的的ID 號碼和類型。由此，讀寫頭安裝在每一個門和39 個容器電梯上。數據通過特殊的RFID I/O 片傳輸?shù)綀D爾克的BL20模塊I / O 溫和濕度系統網關。在那里，數據傳輸?shù)缴霞?jí)的控制系統。除了大門的RFID 站點負責正常運輸以外，還有個人用的手持掃描儀，在修理廠讀取維修記錄。

無限的透明度

在沒更新ACC 控制系統之前，UKD 采用簡單的二進制編碼，與此相比，RFID 技術提供了無限的透明度。使用RFID 之前，電感式傳感器只能識別容器的類型。“隨著新的控制系統的應用，我們知道所有的相關資料，而且始終知道每一個集裝箱的位置，它停留在一個病房的時間，它何時需要清洗，（并非每個容器在每次使用后必須清洗），這種透明的機制，讓我們的系統能夠有效運作。”

因?yàn)閾碛型暾倪\(yùn)輸路線和時間記錄，UKD 的 RFID 數據用于進一步的工作：符合HACCP（危害分析和關鍵控制點）的歐洲食品法規定的文件的食品生產和運輸過程。在20分鐘以內，食物一定送往明確最低氣溫的指定病房。數據的記錄也有利于降低成本，例如無菌產品運輸。由于RFID 數據，我們可以增加無菌產品容器的運輸時間。速度越快，所需的醫療器械越少。

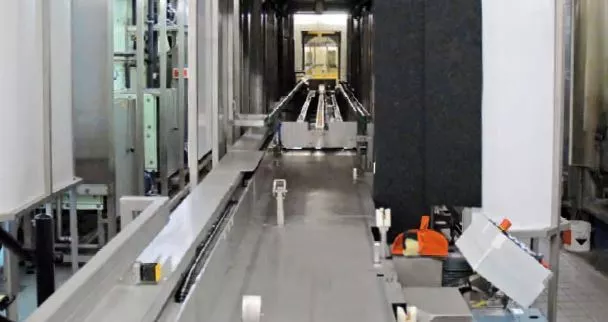

RFID 讀寫頭在沖洗系統能夠抵抗高溫和濕度

環境因素

在該項目開始時，當時的想法是為使用識別條碼。但這種想法很快就被否定，因?yàn)樵谇逑催^(guò)程中，容器需要受到巨大的壓力。該系統先進行45℃預洗，然后主要使用堿性清潔劑和70℃的水洗滌，再使用的80℃的水循環沖洗，最后，用100℃熱空氣干燥容器。與條碼不同，RFID載碼體更適宜這種環境。

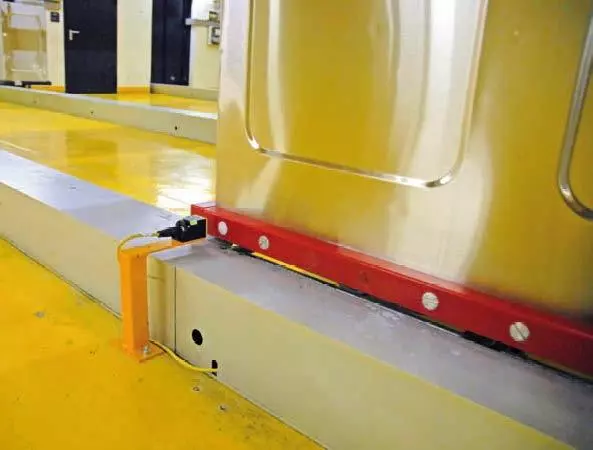

讀寫頭讀取固定在安全杠上的RFID 載碼體

適合的解決方案

在項目第一階段，數據媒介是最大的挑戰。1100 多個容器必須配備新的載碼體，每分鐘都需要計數?！霸敱M地改變方法并不困難，”項目經理說到。我們需要一個允許快速和簡單的修改的解決方案。盡管圖爾克已經可以提供大量的面向運營商的數據載體，可這些不是理想的解決辦法：要么將RFID 載碼體用螺絲固定在塑料框架上，要么需要在框架上做一個插槽，而這些都太復雜。最后的方案是從舊的系統上卸載金屬體，將新的載碼體擰到螺紋上。圖爾克的開發者們了解這個想法后，發現有可能把數據載碼體附到螺紋上并密封，最終開發了這個有效的解決方案。

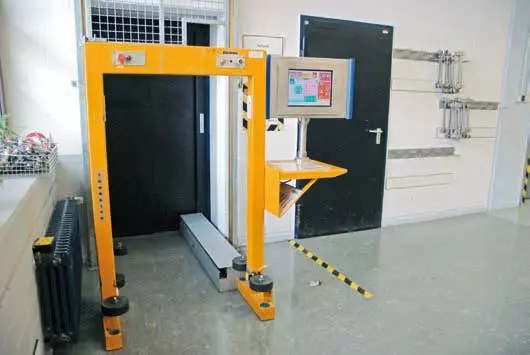

終點通過控制間的按鍵控制，底部右側的RFID 讀寫頭對容器進行識別

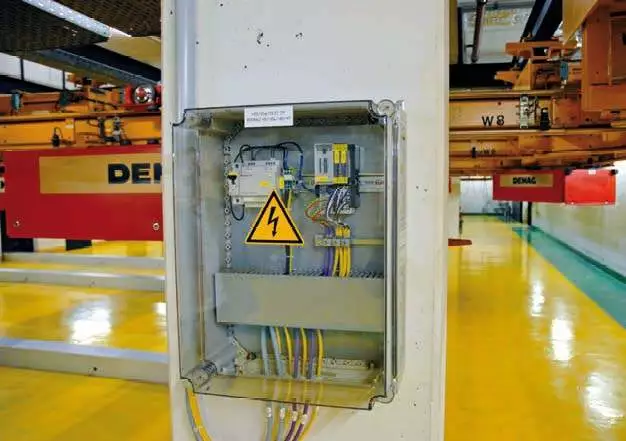

通過的RFID I/O 模塊，數據傳輸?shù)紹L20 網關，并通過Profibus 傳輸?shù)缴衔豢刂葡到y(tǒng)

“圖爾克用它的RFID 解決方案立刻征服了我們和我們的系統集成商。不僅因?yàn)樵募嫒菪院涂捎眯?，還因?yàn)檩d碼體在發展過程中的靈活性，而這些都十分符合我們的要求，”負責人說。

“該公司在這個項目上投入了大量精力，并最終提出了完善的解決方案。其他方案沒有這種靈活性，也不能與我們的現有的系統達到足夠的兼容性。”在計劃、編程并安裝了新的RFID支持控制機構后，投入運營該項目幾個月后，這些變化已經完成，整個系統都開始使用RFID 載碼體，新系統從未出現任何問題或故障。

互補超高頻部件

雖然ACC-系統記錄所有的動作并指引目標在指定的距離通過讀寫頭，但是在斜槽和建筑的交接點還是存在不同的距離。有時，距離可達1.50 米。高頻技術不能達到那些距離，所以我們需要超頻技術。

圖爾克的BL ident系統的另一個優點十分顯著，高頻和超高頻技術可以同時運行。在容器上配備超高頻載碼體和在交接點上安裝超高頻讀寫頭可以滿足要求。使用高頻，意味著更好的覆蓋面和更高的敏感度。總之，圖爾克將針對這個問題找到一個令人滿意的解決方案。與BL ident RFID系統一起，圖爾克傳感器確保自動運輸?shù)钠椒€(wěn)運作。電感式傳感器安裝在該系統的導軌以識別運輸。圖爾克安全柵和超聲波傳感器確保電梯的正常使用和大門的正確鎖定。
