多元冗余編碼器 VS 安全認證的編碼器

發表時間:2021-08-03 次數:222 作者:Klaus Matzker 控制工程中文版


圖片

圖片來源:Posital Fraba


作者:Klaus Matzker




對于運動控制系統來說,提高運行安全性的一個關鍵是確保系統賴以維持控制的傳感器是值得信賴的。


安全性應始終是重要的設計目標。這對于諸如升降機、工業機器人或建筑機械來說尤其如此,因?yàn)樵O(shè)備故障或失去控制可能會導致嚴重的傷害或損害。在某些行業,法律規定要進行正式的安全分析以減少發生嚴重事故的風險。


對于運動控制系統來說,提高操作安全性的一個關鍵是確保系統所依賴的維持控制的傳感器是值得信賴的。諸如編碼器、傾角儀等傳感器,必須對被控機械部件的運動/位置提供可靠的反饋。在傳感器發生故障的情況下,這些設備必須向控制系統提供反饋回路失效的明確信息,并應采取行動限制或停止操作。


確保運動控制系統可靠和故障安全的一種廣泛使用的方法,是在反饋回路中引入一定程度的冗余。如果控制系統從測量相同機械性能的兩個不同傳感器接收到同樣的信號,則可以合理地假設兩個系統均正常運行。如果讀數不同,則表明可能存在故障。


經安全認證的編碼器


一些傳感器制造商提供的編碼器具有內置的冗余功能,其形式是將兩個獨立的旋轉測量模塊安裝在一個殼體內,共享一個軸。一個專用的驗證芯片來監控這兩個模塊的輸出,以檢查測量結果是否一致。如果檢測到差異,則該芯片可阻止將可疑數據傳輸?shù)娇刂破鳎瑫r(shí)指示故障。借助此故障安全功能,這些編碼器可以被認證為性能等級PLd,Cat.3認證(根據安全標準ISO 13849)或SIL3(根據IEC 61508)。認證需由專門的許可機構進行。


圖片

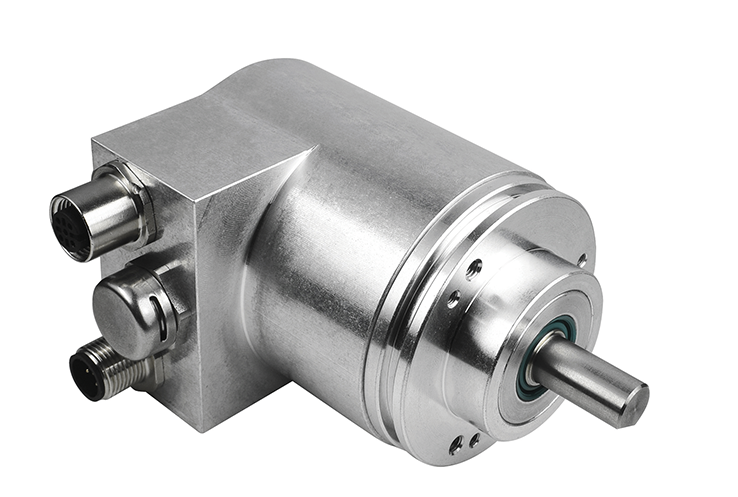

光學和磁性傳感器元件是絕對編碼器,可在單圈和多圈模式下 測量位置值,無需電池和維護。


因?yàn)榻?jīng)過安全認證的編碼器,可以確保為控制系統提供經過驗證的位置數據或明確的故障指示,因此可用于簡化安全重要系統的開發。但是,它們也有缺點。在處理故障工況時,這種方法可能不夠靈活:因?yàn)檫@些傳感器只是簡單地關閉,它們不提供關于如何將機器過渡到安全狀態的指導。


由于獨立實驗室的認證成本很高,所以經過認證的設備也可能比普通編碼器貴。此外,它們僅能用在數量有限的機械配置中,因此機械制造商可能必須使用適配器才能使其適用于設計。


對于在時間緊迫的情況下開發的一次性產品或小批量產品,使用SIL或PL認證編碼器的便利性(較短的開發時間、所需的安全知識較少),可能會超過這些設備的額外成本和有限的可用性。


多元冗余編碼器


對于與安全相關的運動控制系統,多元冗余編碼器為經安全認證的編碼器提供了一種價格更便宜、更靈活的替代方案。與經過認證的同類產品一樣,這些設備在共享的機殼(冗余)中內置了兩個測量模塊。


在這種情況下,來自兩個測量系統的信號都通過CANopen網絡傳輸?shù)娇刂破鳎ɡ缈删幊踢壿嬁刂破骰蚬I(yè)計算機)。控制器負責比較兩個半獨立測量系統的輸出,以驗證兩個系統是否正常運行。

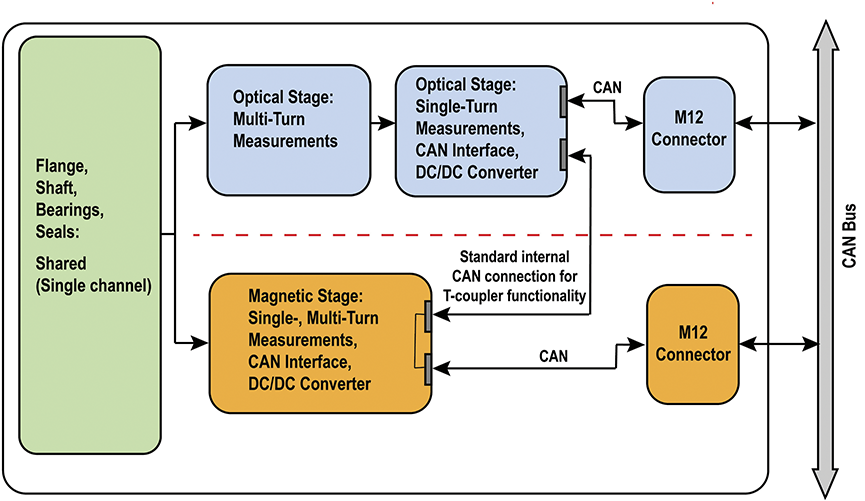

為了減少共因故障風險,這些設備分別采用了磁性和光學測量技術。這些測量系統串聯安裝在一個共享的軸以及一個共同的殼體中。


可用選項列表包括堅固的外殼,其設計防護等級可達IP67;不同的連接器類型;以及多種類型的法蘭和軸(空心或?qū)嵭妮S)。這些可選項,使其可以集成到新機器或現有機器中。通信可通過CANopen接口處理。


經安全認證的編碼器適用于惡劣環境和廣泛的工作溫度。磁性編碼器技術很堅固,光學元件通過增加一個額外的膜來特別防止冷凝水。光學和磁性傳感器元件是絕對編碼器,可在單圈和多圈模式下測量位置值,無需電池和維護。

圖片

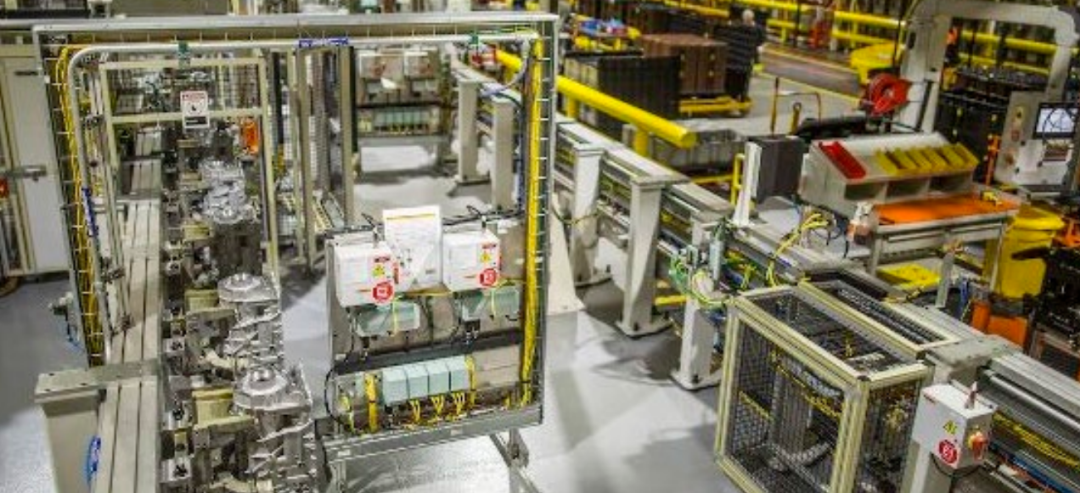

安全編碼器可用于諸如重型 建筑設備、移動機械、起重機技 術、電梯和復雜產品的復雜組裝 技術等應用。


這些設備比經過特殊安全認證的編碼器更便宜,功能更廣泛,同時在提高功能安全性方面很有效。為了幫助進行運動控制系統的安全認證,制造商提供了平均失效時間(MTTFd)數據。安全編碼器的廣泛應用包括重型建筑設備、移動機械、起重機技術、電梯和復雜產品的復雜組裝技術。


對于許多項目,多元冗余的編碼器可以提供有效且具有成本效益的解決方案。兩個獨立的測量通道為制造機器奠定了良好的基礎,使其符合ISO 13849的要求,獲得性能等級PLd,Cat3認證。


多元冗余編碼器還可以靈活地處理故障情況。在某些情況下,控制系統可以使用其它系統知識來合理評估哪個冗余測量模塊發生故障,以及尚存的模塊是否可以提供有用的位置數據。在這種情況下,系統設計人員可以實施一種限制性的操作模式,以延長機器的可用性,直到有缺陷的設備被替換。

- END -

本文來自于控制工程中文版(CONTROL ENGINEERING China)2021年4月刊《技術之源》欄目如何為運動控制系統選擇最適合的編碼器?


關鍵概念:

■ 安全應該是任何重型機械設計最重要的需求。

■ 經過安全認證的編碼器可以簡化對安全至關重要的系統的開發。

■ 磁性和光學編碼器也有助于提高安全性。
