分步驟拆解機器設備的保護接地要求

發表時間：2021-08-05　次數：276　作者：PILZ

工廠機器的電壓等級高、使用環境差，容易誘發電氣故障，進而發生漏電引發觸電事故。因漏電觸電導致的傷亡一直是工廠中典型的一類工傷事故。

為減小觸電風險，常見的保護措施是將機器的外殼進行保護接地，在此基礎上再配合保護裝置的動作。通過這種措施，避免漏電隱患長時存在，確保人員不會觸碰到漏電部分。將機器進行正確的保護接地，是實現有效的防觸電保護的前提。下面我們一步步來看看如何依照標準EN 60204-1來保證機器的保護接地符合安全要求。

哪些地方需要保護接地？

簡單的來說，發生漏電后所有可能帶電的機構都應該接地。典型的例子有：設備的電氣柜體、電氣元件安裝底板、電柜門、電動機與電加熱器的外殼等。

根據標準EN 60204-1的8.2.1節，對于一些尺寸特別小的元件，例如：螺絲、鉚釘、銘牌等，則不強制要求接地。

如何接地？

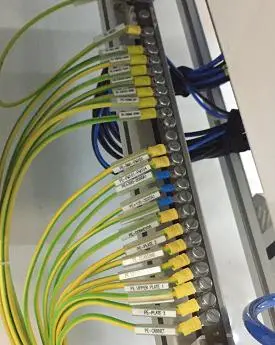

依照EN 60204-1的8.2.3節，要首先保證接地線的連續性，接地線路中不能有開關、保險絲等斷開。其次，接地端子用途要唯一且一個端子只能接一根地線。另外要確?？煽康慕拥兀拥鼐€要專門配備而不能使用現有導線的屏蔽層或者用金屬管等結構作為接地線來完成保護接地的功能。

安全提示

對于一臺已經組裝好的機器，驗證保護接地的有效性是避免設備投入使用后發生漏電觸電的重要措施。具體來說，該檢測包含兩個測試：

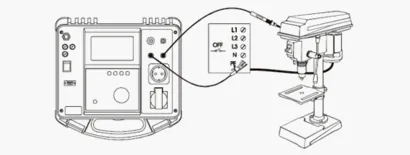

//接地電路連續性測試

該測試由EN 60204-1的18.2.2 節規定，其目的是測量設備的接地點到金屬外殼部分的接地是否可靠，當接地回路中存在虛接、錯接，或由于涂層導致接觸不良時，都可通過此測試得以發現。此測試在設備制造商處即可進行。

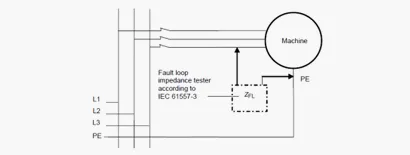

// 自動切斷電源保護測試

此測試由EN 60204-1的18.2.3 節規定，并且要在機器在用戶工廠安裝到位之后才能進行。測試的目的是最終確認發生漏電故障后保護裝置是否能即時動作。

其他要求

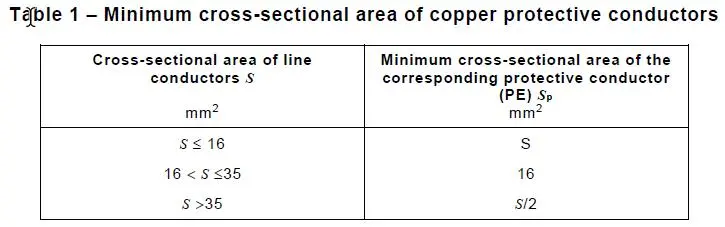

對機器保護接地的其他要求也要在設計制造、上電調試過程中被考慮，這包括但不限于：接地線的線徑選擇（見EN 60204-1表1）、接地線及其端子與其他導線及其端子的區分、保護接地與功能接地的設置關系等。

通過上述四步，對保護接地的基本要求建立了概念。在此基礎上，可以進一步結合用戶現場的供電網絡，思考一下保護接地與保護接零的關系以及如何選擇正確的保護裝置。

另外，還有一些更復雜的情況，比如對于移動機構的插頭插座而言，必然存在保護地線被斷開的情況時，此時又要符合什么要求呢？......

唯有通過不斷地深入學習，才能夠真正了解如何靈活處理機器的保護接地問題，確保漏電故障能夠被及時切斷，避免悲劇的發生。

歡迎大家留言互動或者參加我們的培訓課程，了解更多接地保護的相關知識喲......
