對于機械設備,即使是最簡單的單機,也往往會帶有急停、安全門、光柵等安全功能,需要采用安全繼電器實現對安全功能的監控,從而確保設備的操作人員和設備本身的安全。
針對一些中小型的應用,如果有兩個以上的安全功能,有的甚至互相之間還有邏輯關系,安全控制器該怎么選呢?
(1) 單功能安全繼電器:需要不止一個,接線相對繁瑣,故障排除困難。
(2) 模塊化軟件配置的安全控制器:通過軟件配置工具,編程實現邏輯控制。
現在又有了第三種選擇!
(3) 模塊化硬件配置型安全繼電器:無需軟件編程或配置,通過硬件組裝實現邏輯控制。更重要的是按需配置,按功能付費,沒有一絲多余。
沒錯,就是myPNOZ!

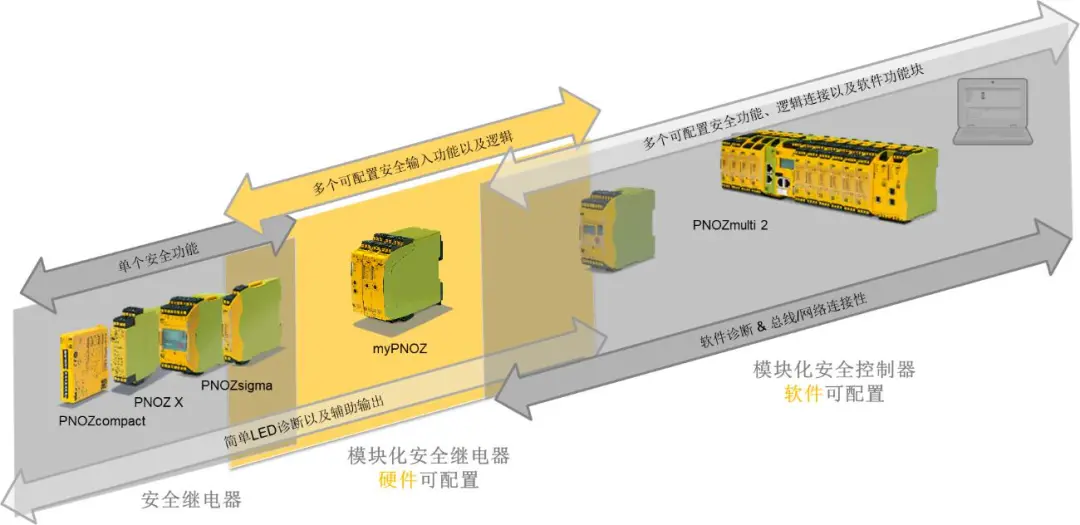

隨著myPNOZ的推出,皮爾磁的安全控制器的產品線更加豐富了,從單功能安全繼電器、模塊化硬件配置型安全繼電器、模塊化軟件可配置安全控制器到集安全與自動化于一身的安全PLC,一應俱全。
新推出的myPNOZ,憑借符合工業4.0思想的設計理念以及便捷的模塊化組裝形式,必將成為安全控制器系列中新生代的中堅力量。
頭模塊和擴展模塊任意組合,按需配置
myPNOZ系列中有一個頭模塊,主要提供24VDC供電,同時集成了全局安全輸入功能(比如整線E-stop),整個系統的運行和邏輯皆由頭模塊處理。

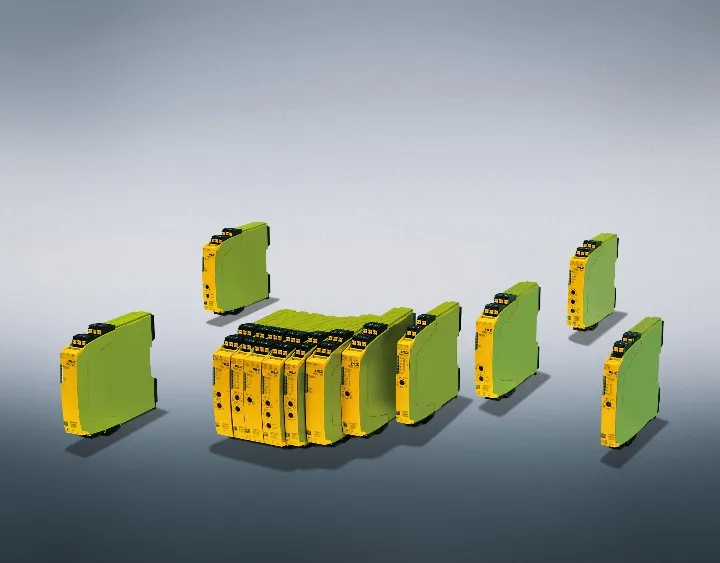

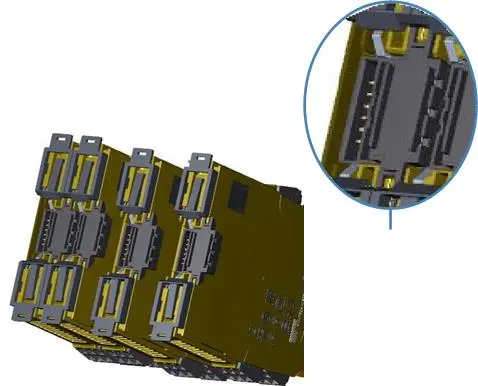

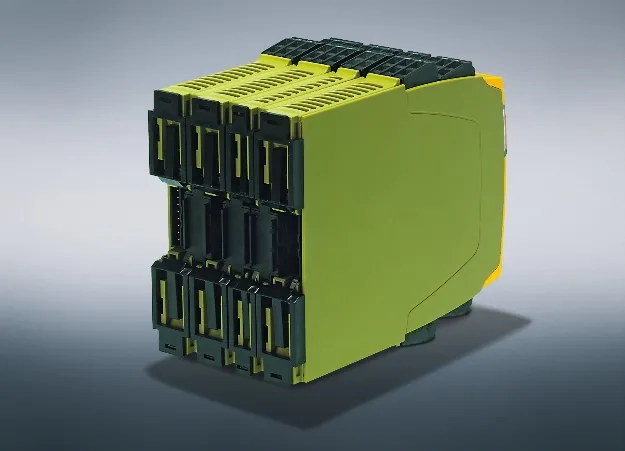

myPNOZ系列中共有12個擴展模塊(4個輸入模塊、4個輸出模塊和4個輸入/輸出模塊),型號精簡。通過頭模塊和擴展模塊的任意組合(1+n)實現相應的功能,1個頭模塊可以連接最多8個擴展模塊。系統邏輯由模塊型號和裝配順序定義,不需要根據接線來判斷邏輯。模塊之間的通訊通過底部總線連接器相連,模塊之間也無需接線,進一步減少了接線的工作量和潛在錯誤的可能性。
每個輸入模塊的寬度僅有12.5mm,可以監控兩個不同的安全功能。有AND(“與”邏輯)和OR(“或”邏輯)的兩種模塊以及可配合TypeIIIA或IIIC雙手控制信號的兩種模塊。
每個輸出模塊的寬度是17.5mm,分為繼電器型輸出或半導體型輸出兩種類型,每類輸出又可分為瞬時關斷型或可配置延時動作型(可選閉合延時或斷開延時)兩種。
輸入/輸出模塊是在輸出模塊的基礎上增加了一對雙通道安全輸入功能,但是寬度沒有增加,依然僅有17.5mm。
在一個myPNOZ系統里可以創建獨立的安全區域,每當含有輸出的模塊后擴展了一個輸入模塊即新建了一個安全區域,所有輸入模塊在系統中和頭模塊都形成了AND(“與”)邏輯。
故障診斷方便快捷
myPNOZ系列中的每個模塊上,都有多個LED燈。通過LED燈的不同顏色和閃爍方式,給出精確的故障診斷信息。無論是外圍故障、組態故障還是模塊硬件故障等,操作人員都可以非常方便地進行故障類型的確認。
基于myPNOZ的完整安全解決方案

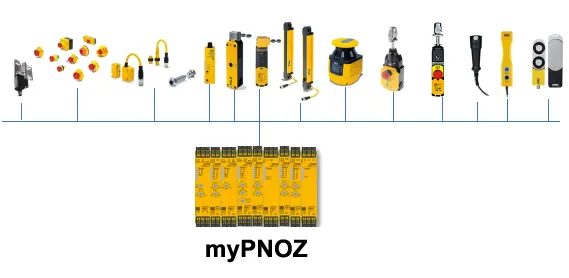

myPNOZ可以監控的安全功能包括 E-STOP、安全門、光柵、Type IIIA/C 雙手控制、使能開關等。
myPNOZ結合安全傳感器PSEN系列產品的完整安全解決方案,對于中低復雜度的中小型應用尤為適合,可用于監控2到16個安全輸入功能。
簡單來說,用戶可以根據自己的實際需求,選擇myPNOZ系列中的擴展模塊單元與頭模塊進行組合,形成“量身定制”款的安全繼電器。這種個性化的產品,在生產數量上也沒有起訂量的要求,可以完全按照客戶需要的數量,實現按需定制,按需生產。
