發表時間:2021-08-07 次數:351 作者:PILZ
如
如何正確地向供應商提出合理的安全控制系統PL(性能等級)要求,并在設備交付后驗證其是否達到要求?
如果你是設備的制造商
當看到技術要求中對安全控制系統提出PLd的要求時,如何去設計符合PLr(Performance Level Required,即所要求性能等級)的安全控制系統?
如果你曾經或者正在經歷這樣的困擾,
那么請鎖定我們的潛心聊標準專題的第一站——GB/T 16855.1
安全控制系統是風險減少的重要方法之一,在機械安全設計中起著至關重要的作用。GB/T 16855.1 / EN ISO 13849-1作為EN 954-1的替代標準,是適用于機械安全控制系統設計的主要安全標準。由于內容較多,我們將以連載的方式進行呈現。
雖然是EN954-1的替代標準,但GB/T 16855.1 / EN ISO 13849-1還是有一些“獨到之處”,以Performance Level 性能等級為例,與之前采用確定性(可重現)方法的標準EN 954-1相比,GB/T 16855.1 / EN ISO 13849-1是基于概率性方法來評估安全控制系統。
除了處理電氣、電子和可編程電子系統,GB/T 16855.1 / EN ISO 13849-1也考慮其他控制技術,例如液壓傳動等。
GB/T 16855.1 / EN ISO 13849-1保留了EN 954-1中驗證過的類別,但也會通過統計學計算方法對安全相關屬性進行定量評估。可通過以下參數進行描述:
? 類別(構架要求)
? 平均危險失效間隔時間(MTTFD)
? 診斷覆蓋率(DC)
? 共因失效(CCF)
風險評估/風險減少與安全控制系統的設計
風險評估、風險減少和安全控制系統的設計是一個交互的流程。

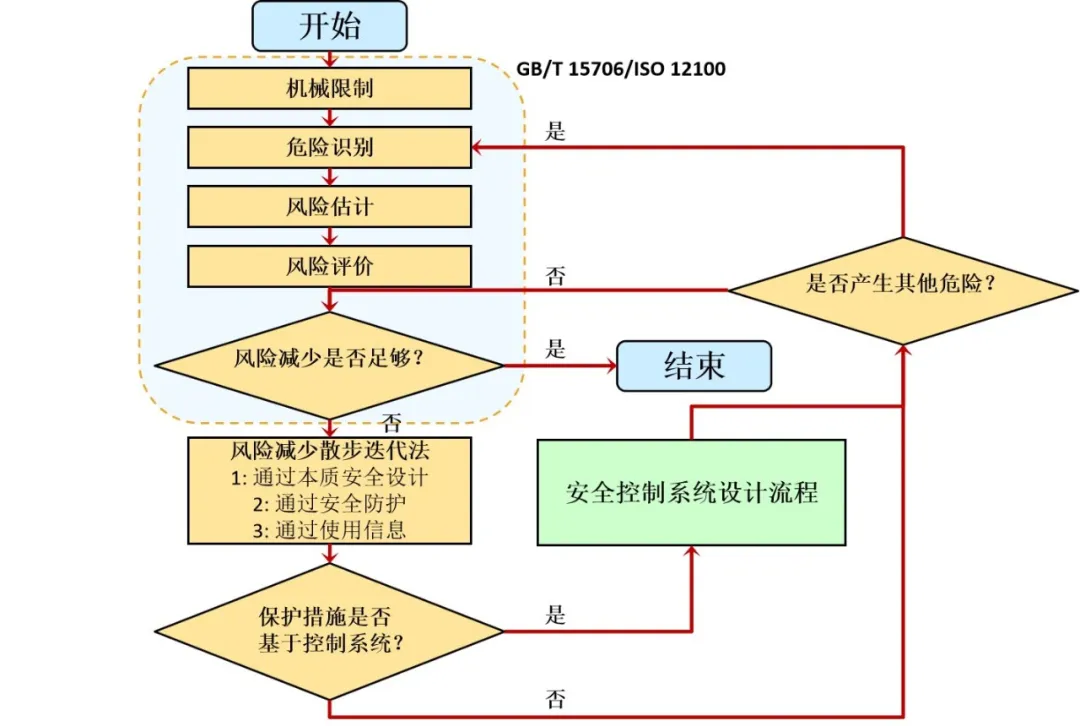

圖一 風險評估和風險減少
當減少風險的保護措施需要使用控制系統時,就需要考慮安全控制系統的設計要求。

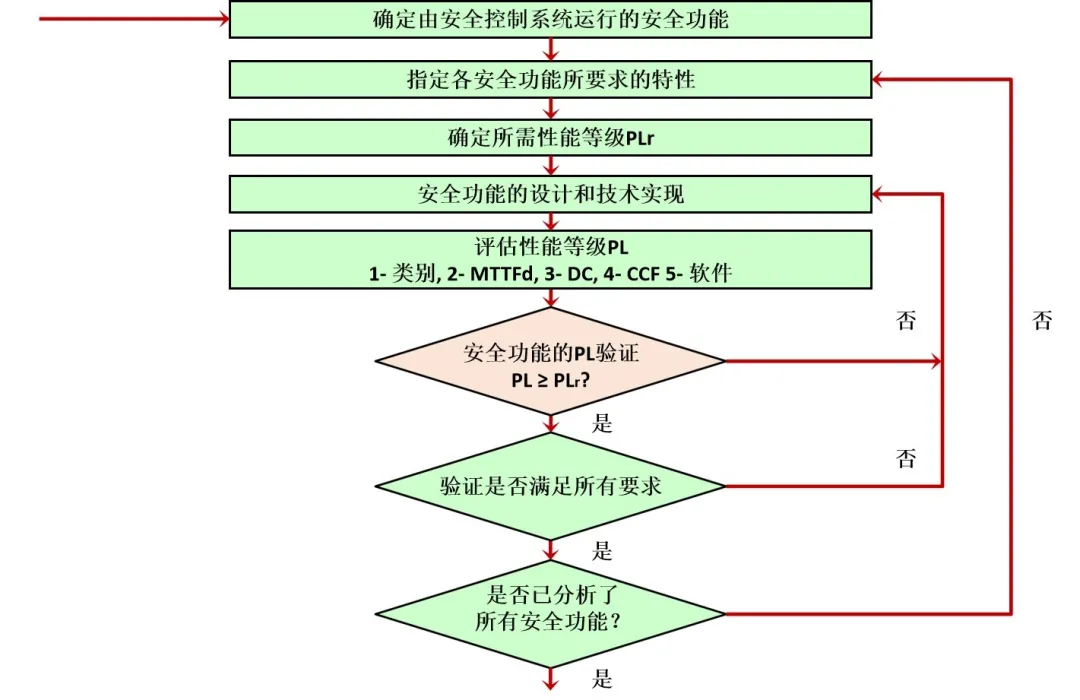

圖二 安全控制系統設計的迭代流程
而控制系統的設計其實是一個迭代的過程,需要進行多步才能完成。
由于篇幅的關系,我們將在下期中給大家?guī)?lái)每個步驟的具體內容。
身為安全專家,皮爾磁是全國機械安全標準化技術委員會第四工作組(安全控制系統)的承辦單位,參與和主導了許多機械安全標準的制修訂工作,為了幫助大家更精準把握各個標準的要求,除了安全控制系統設計的重要標準GB/T 16855.1之外,我們的潛心聊標準專題還將陸續推出機械安全領域其它重要標準的解讀。
歡迎大家在留言區與我們互動,如果您有特別想了解的標準,也歡迎在留言區留言,呼聲最高的標準專題將優先推出,我們還會定期從留言用戶中抽取幸運兒,獲贈紙質版標準原文哦....
“老師傅”帶你暢游“標準海”,就問你來不來?
To Be Continued
