電氣轉換器的工作原理

發表時間:2021-08-15 次數:370 作者:FCS Gordon FCS流體控制解決方案


摘自chemicalengineeringworld, Gordon翻譯

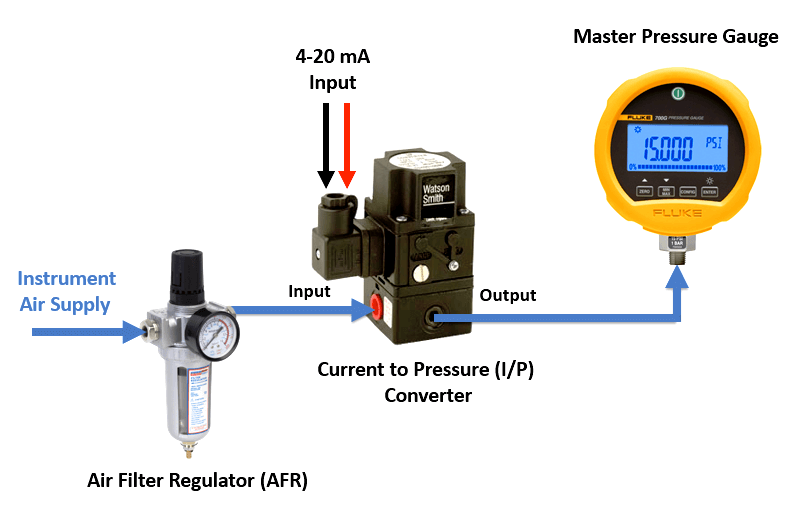

圖片

電氣轉換器的工作:傳感器是一種用于將一種形式的能量轉換為另一種形式的設備。在控制系統中使用時,它用于將一種形式的信號轉換為另一種形式的信號。電氣轉換器將模擬信號轉換為氣動信號。其功能是將控制器的模擬量輸出轉換為比例氣動值,以控制系統中的執行器。執行器是最終控制元件。

通常,流到壓力傳感器的電流輸入信號在4-20mA范圍內,比例氣動輸出值在3-15psi范圍內。

原理

流向壓力傳感器的電流基于電磁力平衡原理。系統中有一個線圈,當電流信號從控制器流向線圈時,在線圈和擋板之間會產生作用力。

運行

電氣轉換器的主要元素是線圈,擋板和噴嘴。擋板的一端樞轉,另一端自由,因此上下移動具有一定程度的靈活性,并且磁性材料連接到擋板的自由端。線圈存在于系統中以充當電磁體。當電流從控制器輸入到系統中時,再經過線圈時,就會產生磁場。電磁體傾向于吸引附著在擋板自由端的磁性材料。這會導致?lián)醢逑蛳鲁€(xiàn)圈移動。流過線圈的電流越強,線圈與磁性材料之間的吸引力就會越強。

擋板附近有一個噴嘴。噴嘴和擋板之間有一些間隙??諝饬鬟^(guò)噴嘴。維持約20psi的標準供應作為供應壓力。如果噴嘴被蓋住,并且不允許空氣通過,那么所有20psi的壓力都將從噴嘴的另一端輸出。如果噴嘴未完全覆蓋,則從噴嘴另一端輸出的壓力將小于20psi。

噴嘴和擋板之間的間隙大小取決于流過線圈的電流量。如果有大電流流過線圈,則線圈和磁性材料之間會產生強烈的吸引力,因此擋板將被向下拉,并且當擋板向下移動時,噴嘴和擋板之間的間隙會減小。較小的間隙意味著較少的空氣將通過噴嘴端,因此,大部分供應壓力的空氣將從與噴嘴相反的一端移出。如果弱電流通過線圈,則噴嘴和擋板之間的間隙會增加,并且會有更多的空氣通過噴嘴端。

該系統的設置方式是:如果4mA電流流經線圈,則與噴嘴相反的一端的壓力為3psi。如果20 mA電流流經線圈,則與噴嘴相反的一端的壓力為15psi。它們遵循比例線性關系,因此所有中間壓力值等于電流值的0.75倍。因此,如果電流值為6mA,則壓力值為0.75*6=4.5psi。

為什么4-20mA是主要的行業標準?
4-20mA電流環路非常適合遠距離傳輸信號。與類似的系統相比,它們使用的配線更少,并且連接,配置和故障排除非常簡單。另一個重要原因是低電流意味著運行安全。這在周?chē)姓魵饣蚧覊m的區域附近特別有用,因?yàn)榈凸囊馕吨粫?huì)達到蒸氣或灰塵可能燃燒的危險情況。
