當尋找不同的儀器放置在您的應用中時,了解您環境的安全要求總是很重要的。
您會經常聽到使用防爆或本質安全設備的要求。經常被提出的另一個要求是“SIL”一詞,是“安全完整性等級”的縮寫。
在討論SIL的含義之前,重要的是要提到用于設計SIL設備的安全標準IEC 61508。IEC 61511是一個國際標準,闡明了如何為您的環境設置和維護安全的自動保護系統。該系統的名稱為安全儀表系統,也稱為SIS。SIS的最終目標是管理您環境中的所有潛在危險過程。
SIS同時管理所有流程,而每個SIF管理一個獨立的流程。SIF通常將由幾種不同的工具組成,所有這些工具都經過協調以使獨立過程恢復到安全狀態。例如,用于高壓放空閥的SIF可能包含一個壓力感應開關,該開關將信號發送到邏輯求解器。然后將打開排氣閥以防止出現超壓情況。所有這三個設備將協同工作以形成SIF。在設計SIF之前,您必須首先確定該特定功能所需的安全完整性等級(SIL)。這就是SIL要求最終發揮作用的地方!
要確定SIF所需的SIL等級,您首先必須對特定功能進行危害和風險分析。危害分析將確定由您的應用程序引起的潛在危險事件的嚴重性。風險分析將確定危險事件發生的頻率或可能性。
根據危害和風險分析的等級,SIF將收到SIL要求,等級從1到4。應用程序可能還不夠危險,無法要求SIL,或者太危險而不能僅使用SIL要求進行保護。每種不同的SIL等級旨在將SIF中的潛在風險降低到可接受的水平。施加的危害和風險越大,SIL等級就越高。

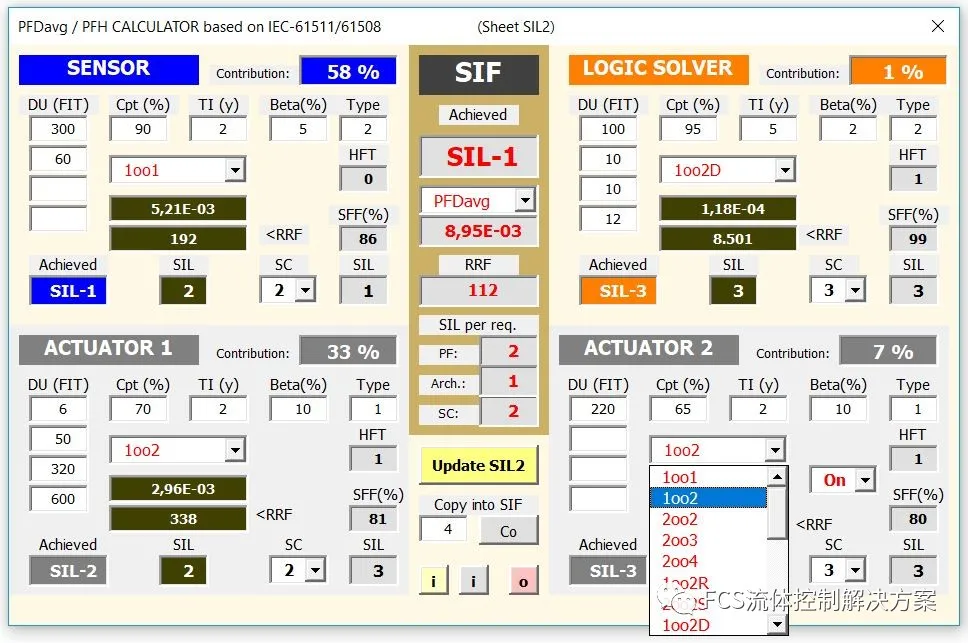

SIL 1等級的SIF的風險降低系數為10-100,而SIL 2等級的SIF的風險降低系數為100-1,000。SIL 3級SIF的風險降低系數為1,000-10,000。最后,SIL 4級SIF的風險降低因子為10,000-100,000。

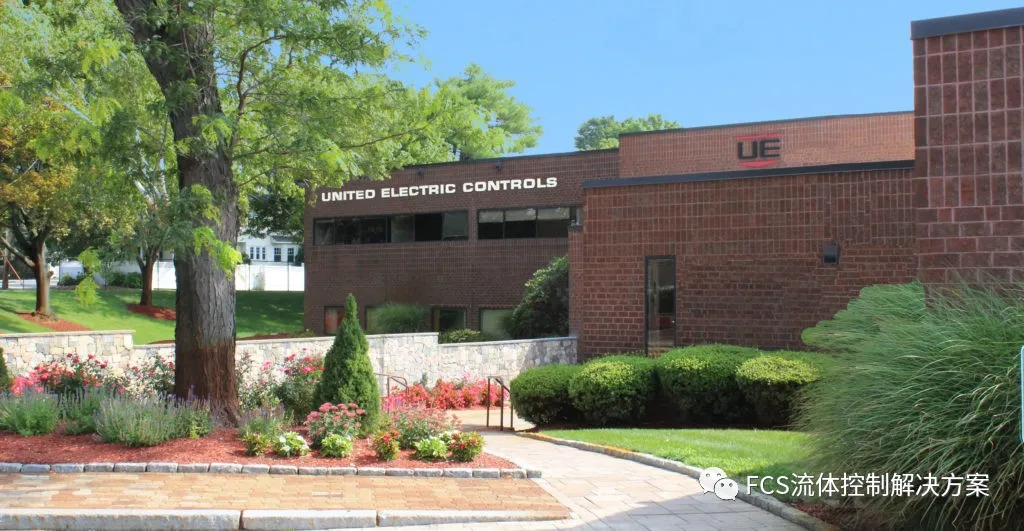

在United Electric Controls,無論何時有人設計應用程序,我們都有幾種選擇。首先,我們有帶通用外殼的100系列機械開關。100系列已通過SIL 2應用認證,如果與冗余配合使用,則已通過SIL 3應用認證。
接下來,我們有帶防爆外殼的120系列機械開關。120系列還通過了SIL 2應用認證,如果與冗余配合使用,則也通過了SIL 3應用認證。

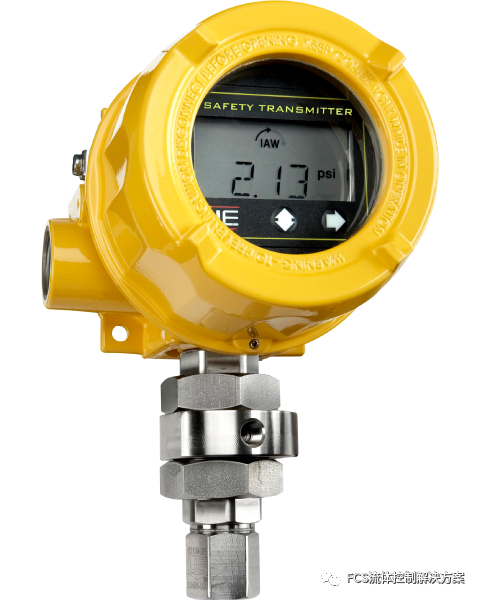

最后,我們有One Series智能電子安全變送器,該變送器專門設計用于安全儀表系統。One系列安全變送器的一些功能包括:全數字顯示,4-20 mA變送器輸出,高容量和低容量開關繼電器,完全自診斷以及完全可調的設定點和死區值。
關于作者:Mark McCabe,銷售應用工程師
Mark McCabe在UE工作了兩年多。他是銷售應用工程師,主要研究One系列智能電子開關和變送器。
