安全101|NPN的光幕安全嗎?

發表時間:2021-08-15 次數:355 作者:

安全101開課啦!本課堂將帶大家解鎖101個重要的工業安全小知識。
今天就由小林老師解答一個很多客戶都會提出的靈魂拷問:
圖片

我看市面上的安全光幕既有PNP輸出的,也有NPN輸出的??蔀槭裁次骺说陌踩饽恢挥蠵NP輸出呢?

您對安全光幕很有了解??!不如先聽我講解一下這兩種輸出方式有什么區別?

聽完之后,您就明白個中緣由了。

圖片




 PNP輸出方式





PNP的輸出信號是高電平有效,即光幕無遮擋時輸出高電平信號。如按下圖連接,光幕無遮擋時繼電器閉合,有遮擋時繼電器斷開。

圖片

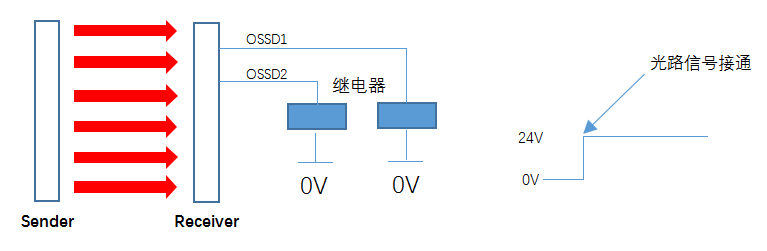

▲無遮擋時的PNP輸出

圖片

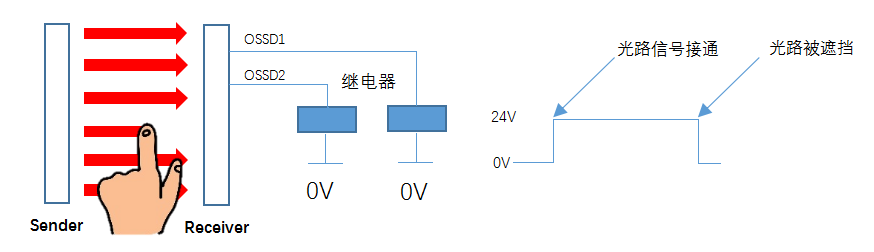

▲有遮擋時的PNP輸出


如果輸出回路不慎與機器外殼短路(如下圖),輸出則會被拉到低電平,跟光幕被遮擋時的輸出信號一樣。此時不論光路是否被遮擋,繼電器都會斷開,使機器立即停止工作。

圖片

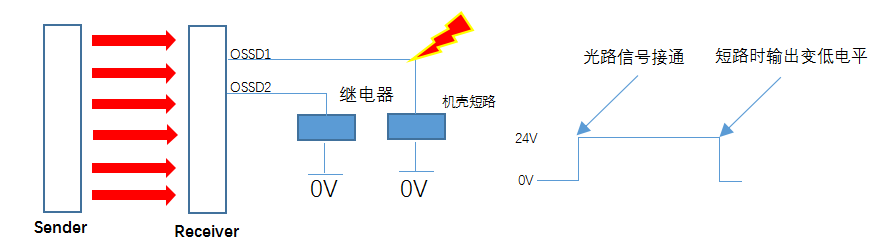

▲與機器外殼短路時的PNP輸出






NPN輸出方式





而NPN的輸出信號則是低電平有效,即光幕無遮擋時輸出低電平信號。如按下圖連接,光幕無遮擋時繼電器閉合,有遮擋時斷開。

圖片

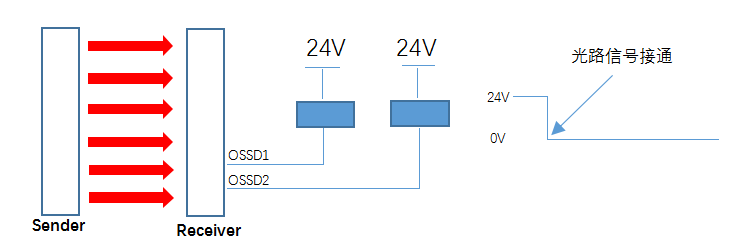

▲無遮擋時的NPN輸出

圖片

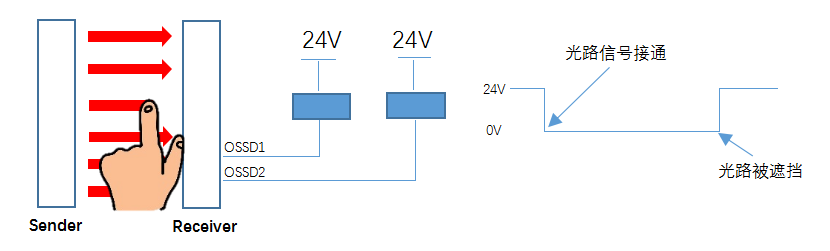

▲有遮擋時的NPN輸出


但如果輸出回路不慎與機器外殼短路(如下圖),輸出信號也會被拉到低電平,使繼電器閉合。這時即使有人遮擋光幕,它的輸出也不會切換為高電平,繼電器仍然閉合,機器照常運轉,這就有可能會對人員造成傷害!

圖片

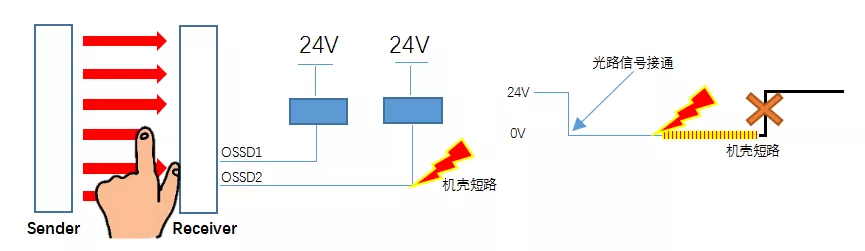

▲光路被遮擋,但與機器外殼短路時的NPN輸出





圖片

這么看來,必須使用PNP輸出的安全光幕,才能夠真正起到安全防護的效果??!

果然一點就通!其他小伙伴們,你們也get到了嗎?
