機器人應用DIY|自己動手集成協作機器人

發表時間:2021-08-16 次數:432 作者:Joe Campbell 控制工程中文版


作者 | Joe Campbell




一家從事電線和電纜管理和保護的制造企業通過應用協作機器人,在實現零缺陷率的同時,將生產產量翻倍。安裝、集成和使用協作機器人,已經成為可以自己動手實施(DIY)的項目。


Zippertubing 公司是一家家族式企業,在沒有機器人技術使用經驗的情況下,將協作機器人集成到了視覺引導應用中,該應用需要使用卡扣式緊固機來纏繞電纜護套。


協作機器人可幫助企業實現生產零缺陷,同時使產量翻倍。通過實現更高程度的自動化操作,Zippertubing 公司節省了32%的人工勞動力,有效降低了成本。


該公司運營經理 Tim Mead 在展會的機器人制造商展位上參觀時,經常被問到的一個問題是 :“您在使用哪種類型的集成商?”


“但是我們想要一些自己可以整合的東西。這將可以節省很多錢,并使安裝的價格降低到我們認為合理的價位。”Mead 說道。他的公司正面臨著覆膜需求的巨大增長,主要來自于汽車和航空航領域的保護軟管、管道和電纜。在 Zippertubing 的生產線上,工人的速度很難跟上將電纜護套正確插入卡扣機的快節奏、精確且重復的任務。該公司希望采用用戶友好的協作機器人來提供幫助。


出于幾個方面的原因,Zippertubing 公司最終選擇了一臺 5 公斤負荷協作機器人?!敖?jīng)過快速的 Demo 階段后,我們意識到這是一個協作機器人,我們可以自行集成。”該公司的工程經理 Matt Hesselbacher 說道,“考慮到產線產品每月的變化情況,我們也在研究其多功能性。由于運行人員會在機器人周圍工作,送入原始零件并取出成品,因此安全是另一個需要考慮的問題?!?


圖片

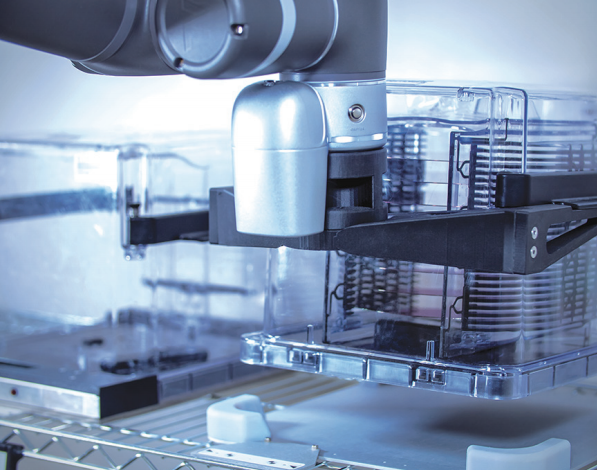

Universal Robots 的經銷商 In-Position 科技 公司為客戶進行了簡單的演示,同時線上的機器人大學可以提供免費培訓。Zippertubing 需 要做的一項工作是安裝區域掃描儀,一旦有人 進入工作區,機器人就會減速。


Mead 說:“我們獲得的最大收益是:產品質量得到極大改善;機器人已經運行了 8 個月,我們已經從以前的有些產品被退貨,轉變到現在的產品生產零缺陷。通過協作機器人,我們指定的零件公差比手動操作要好 300%?!盳ippertubing 的客戶也注意到了這一改進。


這家位于美國亞利桑那州的公司對其協作機器人進行了編程,以拾取預先切割的織物材料,然后該機器人將其移動通過插口機,插入 5 個公按扣,然后再移至第二臺機器,添加 5 個母按扣。在協作機器人將零件展示給視覺相機,由相機檢查是否正確添加了按扣以后,為期 25 秒鐘的運行周期就結束了。根據檢查的結果,協作機器人將完成的工件放置在“合格”堆或“廢料”堆中。


 更高的生產制造能力


Zippertubing 公司正在開發一種更緊湊的協作機器人裝置,該裝置可以減少周期時間,同時通過集成用于傳送織物的轉盤來增加下班后生產零件的數量。


“我們可以讓機器人整夜運行,使產量翻番。還可以讓其處理 2-3 種其它零件,并覆蓋更多的產品?!盡ead 詳細介紹了在這些應用中,協作機器人是如何使公司的勞動力減少 32%的?!拔覀兛梢詫⑨尫诺膭趧恿D(zhuǎn)移到生產線中更具定制性的高技能、高需求的其它部門,在那里運行人員可以更有效的利用他們的技能?!?nbsp;


圖片

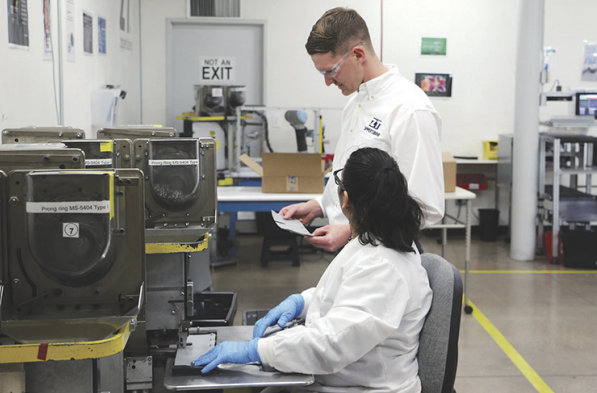

Zippertubing 的運營經理 Mead 說,在實現自 動化以后,協作機器人節省了 32%的勞動力。“我們制造許多不同的零件,這些零件不是大 批量生產,而是更具定制性的零件。我們通過 利用那些富余出來的員工,讓他們在其它業務 部門制造這些自定義部件,這樣就可以保持員 工總數不變的情況下提升整體效率?!?


Mead 的專業背景是化學工程,而不是機器人程序設計,因此他起初不愿從頭開始構建機器人裝置。


協作機器人分銷商創建了一個演示界面,“這看起來非常簡單,而且在制造商的網站上,還有很多很酷的培訓資料,”Mead 說道,“經銷商的培訓人員過來,為我們提供一些編程技巧方面的培訓,然后我們就可以自己操作了?!?nbsp;


Zippertubing 公司所面臨的第一個挑戰是弄清楚如何讓機器人拾起織物,這一問題最終通過協作機器人編程界面中內置的向?qū)Ы鉀Q。


“第二步是折斷,這一步非常簡單,我們將一個閂鎖桿連接到繼 電 器?!盡ead 說,“ 沒有使 用腳踏板,我們只采用了來自機器人的數字 I/O。”他的團隊通過對按扣的正確定位進行迭代。


圖片

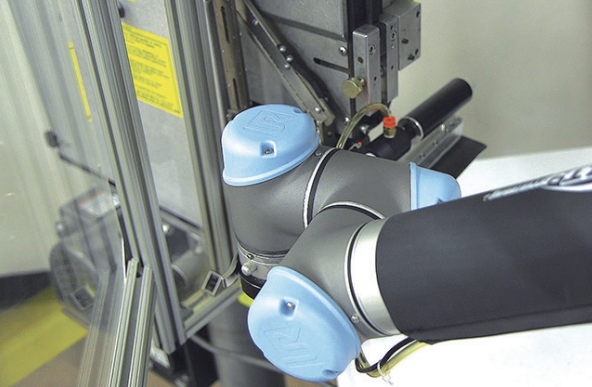

從事電線和電纜管理與保護業務的 Zippertubing公司,設計了用于機器人手臂的環繞式魔術貼套,以將用于手臂的空氣管線和電氣系統的電纜固定在適當?shù)奈恢?。Tim Mead 談到在他們已經為其它 Universal Robots 用戶商業化產品時說 :“隨著 I/O 的變化,我們可以在更換產品時將其取下并更換?!?/span>


 機器人是單元裝置的大腦


接下來是利用視覺系統進行質量檢查。挑戰是 :如何讓機器人與相機對話,誰來負責?


在處理該應用時,相關人員意識到協作機器人的大腦(控制器)可以用作可編程邏輯控制器(PLC)。


“它發出所有命令,并接收所有反饋,”Mead 說。機器人會尋找相機的反饋。如果找不到,則表示這是一個有問題的部件;如果找到它,則表示該零件是合格部件,并對其進行相應排序。


裝置全部開發完成后,最后一步是風險評估。所使用的機器人被歸類為“協作式”機器人,因為其內置的安全系統可使機器人手臂在遇到路線上的物體或人時停止運行。Zippertubing 擁有一個包括統計分析、生產和工程部門的多功能團隊。該小組確定了兩個與安全有關的關注領域。


這兩個領域都不是協作機器人系統的一部分?!拔覀円呀?jīng)對機器人進行了測試?!盡ead說。重點關注的是輔助系統,自動觸發機器人的按扣機和料斗。光幕可防止人員伸手進入料斗,而一旦有人進入工作區,區域掃描儀將使機器人進入降降速式。當人離開時,機器人將恢復至正常速度。


 快速更換工具


如果需要對整個裝置進行編程,Zippertubing只需不到一周的時間。Hesselbacher 說,該協作機器人可以實現更靈活的生產流程?!安幌褚郧拔覀冃枰⒓瓷a(chǎn)大量零件,現在我們可以運行在更穩定的生產水平上。”


由于需要更換不同工具,該公司訪問了協作機器人制造商的網站,該網站具有經過認證的即插即用產品的在線平臺,并找到了 Milibar工具更換器。


“使用該工具的好處是可快速更換工具,現在,在機械臂末端添加新工具已經不再是問題?!盡ead 說。


圖片

插入公母按扣后,機器 人將布料放在視覺相機 鏡頭下進行質量檢查, 然后將其分類為“合格” 或“不合格”。


嘗到了提升生產效率的好處,該公司正尋求將其它任務實現自動化??p紉是其中之一。


“這將是一個獨特的挑戰,因為我們希望機器人使用相同的工具進行按扣和縫制。我們將把按扣放入零件中,將其對折,然后將其輸送給縫紉機。由機器人觸發縫紉機應該很簡單。真正困難的部分將是機械工具的頭部以及如何使其工作?!盡ead 說道。他對自己的團隊很快就能完成縫紉項目感到非常樂觀。


 可共享的自動化應用


據 Zippertubing 公司估計,購買協作機器人的投資回報期為兩年。“投資回報,不僅僅是投資在機器人和系統上的資金方面的回報?!?Hesselbacher 還強調指出,機器人在下班后仍然可以繼續工作,可以減少獲得投資回報所需的時間。


Zippertubing 公司在中國的工廠,也注意到了其在美國亞利桑那州工廠的成功?!澳壳?,我們在亞洲的工廠完全是手動的,他們已經和我們聯系,看看是否可以為其建造其中的一些機器人裝置。”Mead 說,他將改進下一個協作機器人應用,并將其提供給中國同事。


協作式機器人分銷商 In-Position 科技公司的銷售工程師 Seth Garrison 表示,像這樣沒有機器人編程經驗的公司成功使用協作機器人并投入運營并不罕見?!拔覀兊拇蠖鄶?shù)裝置都由客戶進行處理的。


圖片

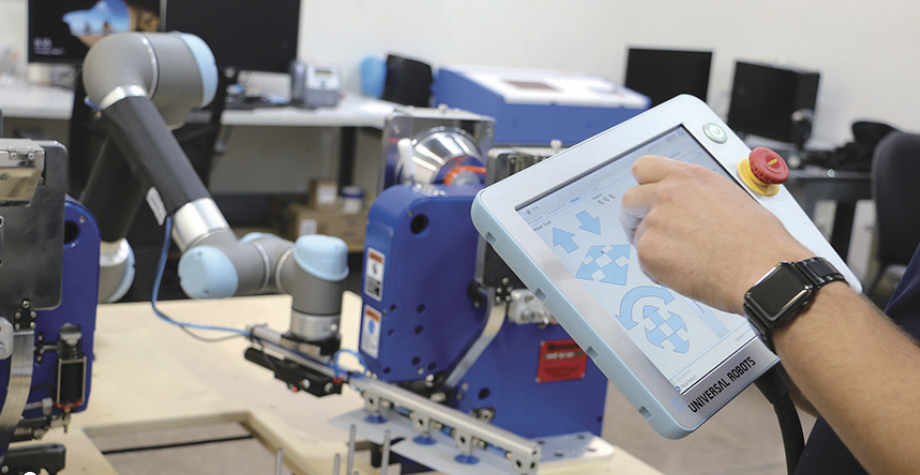

Universal Robots 分銷商 In-position 科技公司的銷售工程師 Garrison 表 示,這種沒有使用機器人編程的公司,開始使用通用協作機器人進行運 營的情況并不少見。Zippertubing 用了大約一周的時間來對整個機器人 單元進行編程,包括與卡扣機、安全掃描儀和視覺相機接口的機器人。Zippertubing 正在計劃添加一個旋轉工作臺,以使該單元能夠處理的產品 數量增加一倍。


我們通常與他們一起工作大約一天的時間,教給他們?nèi)绾问褂脵C器人,然后他們就可以據此可以進行集成和裝置設計?!?Garrison 還補充說,分銷商專家有時會提供更深入的服務。如果這是傳統的工業機器人,那么客戶將很難獨自完成這項工作。
