7501

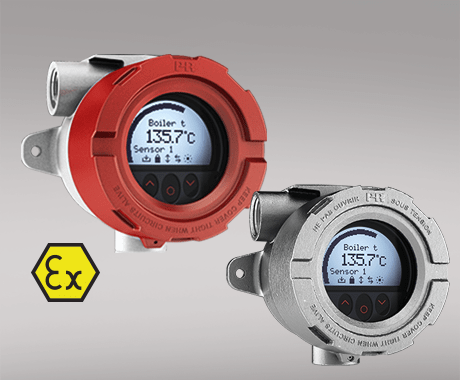

現場安裝型 HART 溫度變送器



7501



RTD，TC，Ohm 和雙極性mV輸入以及模擬量輸出

高分辨率現場顯示模塊（LOI），附帶3個光學感應按鈕

紅色或白色背光顯示（可設定）

Ex d 隔爆設計，鋁或316不銹鋼材質外殼

HART 7 的功能與優勢，并兼容 HART 5

高分辨率就地顯示

0°，90°，180° & 270° 位置自由安裝，顯示位置亦可隨之變換。

監控過程量，設定參數和診斷故障。

紅色或白色背光閃爍高級診斷功能。

具備7種菜單語言。

本地操作員界面（LOI）

3個光學感應按鈕；上鍵，下鍵和確認鍵。

動態自適應磨損和污垢積聚。

不受環境光線干擾。

不受手套影響。

參數設置

通過顯示面板設定。

PReset 軟件和 HART 協議通訊器。

HHC, DCS 或 AMS 通過 HART 協議通訊.

安裝

適合于 zone 0, 1, 2 和 zone 21, 22 以及 Class 1, Division 1 and 2 應用環境。

符合 SIL 應用要求的硬件評估.

使用 1.5”–2” 管安裝支架，或和傳感器形成一體安裝，亦或直接安裝在墻面上。

應用

TC 和 RTD 溫度傳感器測量，例如：Pt100 和 Ni100.

HART 通訊；4...20 mA 模擬量輸出；雙 TC 或 RTD 輸入，輸出溫度單值、差值或平均值。

將線性電阻信號轉換為標準模擬量輸出信號，例如：閥門信號，或液位傳感器阻值信號。

放大雙極型 mV 信號為標準 4...20 mA 電流信號。

HART 7 多點通訊模式下支持高達63個變送器。

技術特點

NAMUR NE43 和 NE89。

通過軟件設置切換 HART 5 或 HART 7 協議。

環境條件

工作溫度 -40°C to +85°C （使用硅材質 O 型圈時） -20°C to +85°C （使用 FKM 材質 O 型圈時）

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 0...100% RH （冷凝）

防護等級 IP54 / IP66 / IP68 / type 4X

腐蝕等級 7501AxxxBxxxx / 耐久性 C5-I/M / 5...15 年

機械規格

結構尺寸 ? 110 mm

結構尺寸（高x寬x深）, 低銅鋁 109,3 x 145 x 126 mm

結構尺寸（高x寬x深）, 不銹鋼 107,4 x 145 x 124 mm

重量（大約）, 重量（大約），低銅鋁/不銹鋼 1,3 / 2,8 kg

導線規格 0,13 x 1,5 mm2 / AWG 26...16 絞線

螺絲端子力矩 0,4 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g

顯示分辨率 96 x 64 pixels

顯示位數 5

背光顯示 可選 ON/OFF

背光顏色 可選白色或紅色

常用規格

電源

電源電壓，DC：Ex ia，本質安全 10（12 - 啟用背光時）...30 VDC

電源電壓，DC：其他 10（12 - 啟用背光時）...35 VDC

隔離電壓

隔離電壓，測試/工作 1,5 kVAC / 50 VAC

響應時間

響應時間（可設定） 1...60 s

信噪比 > 60 dB

程序設計 HART

啟動時間，變送器正常顯示 最大 5 s

長期穩定性，優于 ±0,1% 所設量程 / 年

精度 優于 0,05% 所設量程

信號動態范圍，輸入 22 bit

信號動態范圍，輸出 16 bit

EMC 電磁兼容對精度的影響 < ±0,1% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt50/100/200/500/1000; Ni50/100/120/1000

電纜電阻 5 Ω（單根導線可以高達 50 Ω，前提是測量精度會降低）

傳感器電流 額定 0,2 mA

線性電阻輸入

線性電阻 最小…最大 0 Ω...7000 Ω

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC） 固定補償，通過Pt100 或 Ni100 傳感器實現內部或外部補償

電壓輸入

測量范圍 -800...+800 mV

最小測量范圍（量程） 2,5 mV

輸入電阻 10 MΩ

輸出規格

電流輸出

信號范圍 4…20 mA

最小信號范圍 16 mA

負載（@電流輸出） ≤ (Vsupply - 10) / 0,023 [Ω]

負載電阻，啟用背光時 ≤ (Vsupply - 12) / 0,023 [Ω]

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

常用輸出規格

更新時間 440 ms

HART 協議版本 HART 7 和 HART 5

符合標準

EMC 2014/30/EU & UK SI 2016/1091

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

ATEX DEKRA 15ATEX0058X

IECEx IECEx DEK 15.0039 X

c FM us FM16US0009X / FM16CA0010X

CSA 70024231

INMETRO DEKRA 15.0014 X

NEPSI GYJ20.1630X

EU RO MR Type Approval MRA0000009

EAC Ex RU C-DK.HA65.B.00355/19

SIL 符合 SIL 應用要求的硬件評估

---
