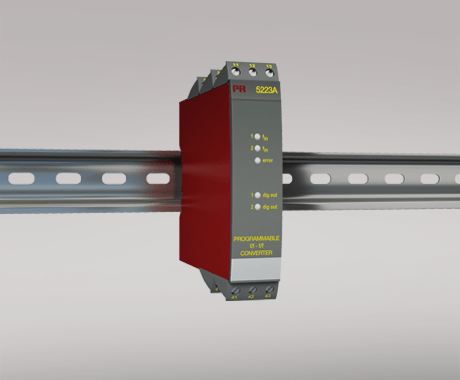

可編程頻率變送器
5223A
脈沖計算器
頻率發生器
電氣隔離
模擬量電流和電壓輸出
PNP / NPN 輸出,繼電器輸出可選
交直流通用電源供電
高級功能
5223 變送器能通過安裝在標準 PC 上的 PReset 軟件配合回路通訊器設定產品參數,或在訂貨時指定參數。
應用
f/I 頻率轉電流和電壓輸出。
f/f 分頻或倍頻輸出,作為頻率緩沖器。
可在所有功能中輸入比例因子。對輸入信號進行四則運算。
頻率發生器功能,例如作為時間基準或時鐘發生器。
輸入和電源端子帶極性反接保護。
電流和電壓輸出信號與電源和輸入電氣隔離。
可調數字量輸出,包括 NPN,PNP 或繼電器(可選)。
技術特點
5個前端 LED 燈,指示 f1 和 f2 有源輸入(非 NPN),數字量有源輸出1和2,以及一個可調故障信號。
模擬量輸出電流可設定范圍 0...20 mA。
輸出電壓可設定范圍 0...10 VDC 和 0...1 VDC,通過跳線選擇。
輸入范圍:
頻率: 0...20,000 Hz
傳感器類型: NAMUR, tacho, NPN, PNP, TTL, S0, 觸點
輸出范圍:
電流和電壓輸出: 0...20 mA / 0...10 V
繼電器輸出: 0...20 Hz
NPN和PNP 輸出為f/f: 0...1000 Hz
NPN和PNP 輸出為發生器: 0...20,000 Hz
環境條件
工作溫度 -20°C 至 +60°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級 IP20
機械規格
結構尺寸(高x寬x深) 109 x 23,5 x 130 mm
重量(大約) 240 g
DIN軌類型 DIN 46277
導線規格 1 x 2,5 mm2 絞線
螺絲端子力矩 0,5 Nm
常用規格
電源
電源電壓,通用 21,6...253 VAC,50...60 Hz 或 19,2...300 VDC
熔斷器 400 mA SB / 250 VAC
最大功耗 3,5 W
部功耗 3 W
隔離電壓
隔離電壓,測試/工作 3,75 kVAC / 250 VAC
開機延時 0...999 s
預熱時間 1 分鐘
程序設計 Loop Link
信噪比 最小 60 dB
響應時間,模擬量 < 60 ms + 周期時間
響應時間,數字量輸出 < 50 ms + 周期時間
信號動態范圍,輸出 16 bit
電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC
輔助電源:NAMUR 供電 8,3 VDC ±0,5 VDC / 8 mA
S0 供電 17 VDC / 20 mA
NPN / PNP 供電 17 VDC / 20 mA
特殊供電(可設定) 5...17 VDC / 20 mA
溫度系數 < ±0,01% 所設量程 / °C
線性誤差 < 0,1% 所設量程
EMC 電磁兼容對精度的影響 < ±0,5%
輸入規格
常用輸入規格
最大偏移量 所選輸入類型最大頻率值的 90%
測量范圍 0...20 kHz
最小測量范圍 0,001 Hz
最高頻率,輸入濾波器 ON 50 Hz
最小周期時間,輸入濾波器 ON 20 ms
輸入信號類型 NAMUR 符合 DIN 19234 標準 Tacho
NPN / PNP
2相編碼器
TTL
S0 符合 DIN 43864 標準
輸出規格
常用輸出規格
更新時間 20 ms
電流輸出
信號范圍 0...20 mA
最小信號范圍 5 mA
負載(@電流輸出) ≤ 600 Ω
負載穩定性 ≤ 0,01% 所設量程 / 100 Ω
電流限值 < 23 mA
電壓輸出
信號范圍 0...10 VDC
最小信號范圍 250 mV
負載(@電壓輸出) ≥ 500 kΩ
繼電器輸出
最大開關頻率 20 Hz
最大電壓 250 VRMS
最大電流 2 AAC
最大 AC 功率 100 VA
最大負載,24 VDC 1 A
其他輸出類型 有源輸出(NPN / PNP) f/f 轉換輸出
頻率發生器
所設量程 = 當前所選范圍
符合標準
EMC 2014/30/EU
LVD 2014/35/EU
RoHS 2011/65/EU
EAC TR-CU 020/2011
