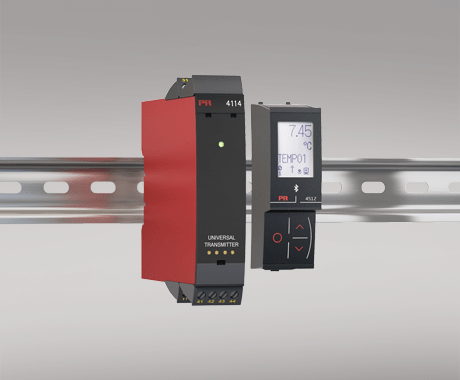

4114

通用變送器



4114



RTD、TC、Ohm、電位器、mA 和 V 的輸入

2 線制供電 > 16 V

經 FM 批準，可安裝在 Div. 2 區域

電流和電壓輸出

通用交流或直流電源

應用

通過 RTD 或 TC 傳感器執行線性電子溫度測量。

將線性電阻變化轉化為標準模擬量電流/電壓信號，例如電磁閥和蝶閥或其它附帶電位器的線性移動設備。

用于 2 線制變送器的電源模塊和信號隔離器。

過程控制帶標準模擬量輸出。

模擬量信號電氣隔離，以及浮地信號的測量。

4114 根據嚴格的安全要求設計，因此適用于 SIL 2 的安裝。

適用于根據 ISO-13849 達到性能等級“d”的系統。

技術特點

4114 與 PR 4500 顯示/編程裝置聯用時，可對所有參數進行修改以適用于任何應用。4114 配有電子硬件開關，因此不必打開設備設置 DIP 撥碼開關。

前側綠色/紅色 LED 指示正常運行和故障情況。

持續監測重要的儲存數據，以保障使用安全。

3 端口 2.3 kVAC 電氣隔離。

安裝/調試/編程

功耗非常低意味著設備可以并排安裝，而無需留有空隙，即使在 60°C 的環境溫度下也是如此。

配置、監測、兩點過程校準等操作都可使用 PR 生產的 4500 可拆卸顯示屏完成。

所有編程操作都可設置密碼保護。

環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -20°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

重量（大約） 155 g

重量（包含4501 / 451x） 170 g / 185 g

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g

常用規格

電源

電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 ≤ 2,0 W

最大部功耗 ≤ 2,0 W

隔離電壓

隔離電壓，測試/工作 2,3 kVAC / 250 VAC

響應時間

溫度輸入（0...90%， 100...10%） ≤ 1 s

mA / V 輸入（0...90%， 100...10%） ≤ 400 ms

輔助電源

2線制供電（端子 44...43） 25...16 VDC / 0...20 mA

程序設計 PR 4500通信接口

信噪比 最小 60 dB (0...100 kHz)

精度 優于 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

RTD 輸入

RTD 類型 Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100

電纜電阻 50 Ω (最大)

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω

傳感器故障檢測 Yes

短路檢測 < 15 Ω

線性電阻輸入

線性電阻 最小…最大 0 Ω...10000 Ω

電位器輸入

電位器 最小…最大 10 Ω...100 kΩ

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC），通過內置傳感器的連接器5910實現外部補償 20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C

冷端補償（CJC），通過內置傳感器實現內部補償 ±(2,0°C + 0,4°C * Δt)

傳感器故障檢測 Yes

傳感器故障電流：測量時/其它 額定 2 μA / 0 μA

電流輸入

測量范圍 0...23 mA

可調測量范圍 0...20 和 4...20 mA

輸入電阻 額定 20 Ω + PTC 50 Ω

傳感器故障檢測：4...20 mA 回路斷線 Yes

電壓輸入

測量范圍 0...12 VDC

可設定測量范圍 0/0,2...1, 0/1...5, 0/2...10 VDC

輸入電阻 額定 10 MΩ

輸出規格

電流輸出

信號范圍 0...23 mA

可設定信號范圍 0...20/4...20/20...0/20...4 mA

負載（@電流輸出） ≤ 800 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 0 / 3,5 / 23 mA / 無

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

輸出限值，4...20 和 20...4 mA 信號 3,8...20,5 mA

輸出限值，0...20 和 20…0 mA 信號 0...20,5 mA

電流限值 ≤ 28 mA

電壓輸出

信號范圍 0...10 VDC

可設定信號范圍 0/0,2...1; 0/1...5 ; 0/2...10; 1...0,2/0; 5...1/0; 10...2/0 V

負載（@電壓輸出） ≥ 500 kΩ

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC LVD TR-CU 004/2011

認證

c UL us, UL 508 E231911

FM 3025177

DNV Marine TAA0000101

EU RO MR Type Approval MRA000000Z

SIL 符合 SIL 應用要求的硬件評估

---
