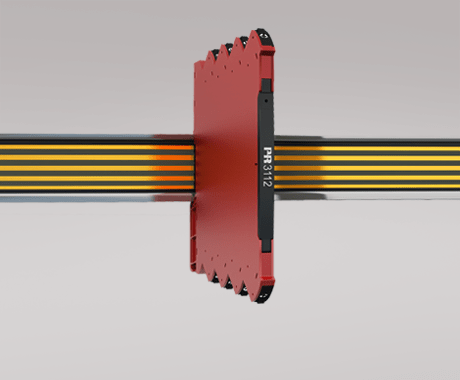

Pt100 隔離變送器 3112

3112

Pt100 隔離變送器

3112

超高精度，優于 0.05% 所設量程

6.1 mm 超薄外殼

優秀的 EMC 電磁兼容性能以及 50/60 Hz 噪聲抑制功能

可選 < 30 ms / 300 ms 響應時間

通過DIP撥碼開關設定參數

應用

3112 溫度變送器可以測量標準 2-，3- 和 4-線 PT100 溫度傳感器，提供模擬量電壓或電流輸出。

高等級3端口隔離（輸入/輸出/電源端口），能有效抑制浪涌電流，保護控制系統遠離信號噪聲和瞬變的影響。

3112 能夠安裝在安全區域或 Zone 2 / Division 2 區域。

具備船級社認證，適用船舶行業應用。

技術特點

寬電源輸入范圍 24 VDC (±30%)，端子供電或電源導軌供電。

< 30 ms 快速響應時間條件下，還同時具備傳感器故障監測功能。

可選 300 ms 響應時間，當需要信號阻尼時。

所有量程范圍內的極高轉換精度，< 0.05% 所設量程。

符合 NAMUR NE21 要求，3112 能在嚴苛 EMC 環境下提供頂級的測量性能。

產品按照 NAMUR NE43 標準要求，定義了超量程和傳感器故障時特殊輸出電流。

綠色 LED 燈指示產品和傳感器的運行狀態。

所有端子都帶過電壓和極性反接保護。

高電氣隔離性能 2.5 kVAC。

卓越的信噪比 > 60 dB。

安裝調試

通過DIP撥碼開關調節參數，可調超過1000種設定組合。

6.1 mm 超薄外殼，允許每米 DIN 導軌安裝多達165片產品，且產品間無需任何間隙空間。

寬環境溫度范圍 -25...+70°C。

環境條件

工作溫度 -25°C 至 +70°C

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

安裝條件污染等級 2 & 測量/過壓等級 II

機械規格

結構尺寸（高x寬x深） 113 x 6,1 x 115 mm

重量（大約） 70 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,5 mm2 / AWG 26...12 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g

常用規格

電源

電源電壓 16,8...31,2 VDC

最大功耗 0.70 W

最大部功耗 0.70 W

隔離電壓

隔離電壓，測試/工作 2,5 kVAC / 300 VAC (增強隔)

Zone 2 / Div. 2 250 VAC

響應時間

響應時間 (0...90%, 100...10%) < 30 ms / 300 ms（可選）

精度優于 0,05% 所設量程

信噪比最小 60 dB

程序設計 DIP撥碼開關

信號動態范圍，輸入 23 bit

信號動態范圍，輸出 18 bit

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

撥碼開關設置錯誤識別輸出 0 V / 0 mA；LED 0,5 s / 1 Hz

輸入規格

RTD 輸入

溫度范圍，Pt100 -200...+850°C

最小測量范圍（量程） 10°C

精度：取兩者中較大值優于 0,05% 所設量程或 0,1°C

溫度系數：取兩者中較大值 0,02°C/°C 或 = ±0,01%/°C

傳感器電流 < 150 μA

傳感器電纜電阻 < 50 Ω per wire

傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω

傳感器故障檢測 Yes - 通過撥碼開關選擇

傳感器斷路檢測 > 800 Ω

傳感器短路檢測 < 18 Ω

輸出規格

常用輸出規格

更新時間 10 ms

電流輸出

信號范圍 0...23 mA

可設定信號范圍 0 / 4...20 mA

傳感器故障報警輸出（0...20 mA） 0 mA 或 23 mA / OFF

傳感器故障報警輸出（4...20 mA） 3,5 mA 或 23 mA / 符合 NAMUR NE43 標準或 OFF

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值@低輸出負載 < 60 mA 峰值 / < 4 mA 均值

電壓輸出

可設定信號范圍 0/1...5 和 0/2...10 V

傳感器故障報警輸出 0 V / 最大值向上10% / 無

輸出開路 < 18 V

I.S. / Ex marking

ATEX II 3 G Ex ec IIC T4 Gc

IECEx Ex ec IIC T4 Gc

FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, AEx nA IIC T4

FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, Ex nA IIC T4

EAC Ex 2Ex nA IIC T4 Gc X

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

ATEX KEMA 10ATEX0147 X

IECEx KEM 10.0068X

UKEX DEKRA 21UKEX0055X

c FM us FM17US0004X / FM17CA0003X

c UL us, UL 61010-1 E314307

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA00001RW
