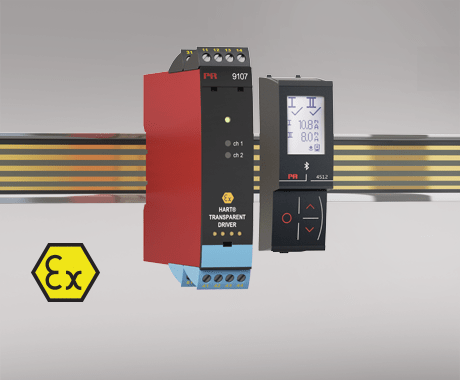

HART透?jìng)黩?qū)動器
9107B
24 VDC 電源導軌供電或端子供電
快速響應時間
高有源輸出負載 725 Ohm / 20 mA
通過狀態繼電器輸出線路故障檢測
符合 IEC 61508 標準的 SIL2 全面評估和認證
應用
9107B 是輸出 1:1 驅動信號到危險區域單雙通道隔離安全柵。
輸出驅動信號到危險區域 I/P 轉換器,閥和數顯表的安全柵。
危險區域 HART 信號雙向傳輸。
9107B 可以安裝于安全區域或zone 2 / Cl. 1, Div 2 區域,并將信號傳輸?shù)?zone 0, 1, 2 和 zone 20, 21, 22 包括 mining / Class I/II/III, Div.
1, Gr. A-G 區域信號。
通過 PR 4500 顯示每個通道過程參數,設置輸出回路電流高/低限值,若超限,則激活狀態繼電器。
危險區域信號分路應用(雙通道產品):1 入 - 2 出。
高級功能
PR 4500 可拆卸顯示面板,以及綠色和紅色 LED 燈指示產品運行狀態。
每個通道都可以定義標簽字符。
輸出線路故障檢測。
單通道產品,狀態繼電器可以作為一個簡單限位開關。
適用于符合 ISO-13849 標準的性能等級(PL)為“d”的系統。
技術特點
高電氣隔離 2,6 kVAC。
高精度,優于 0,1%。
持續監測重要數據,保障使用安全。
安裝調試
標準垂直或水平 DIN 導軌安裝,無需安裝間隙。
環境條件
工作溫度 -20°C 至 +60°C
存儲溫度 -20°C 至 +85°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級 IP20
安裝條件 污染等級 2 & 測量/過壓等級 II
機械規格
結構尺寸(高x寬x深) 109 x 23,5 x 104 mm
結構尺寸(高x寬x深)- 安裝了 PR 4500 時 109 x 23,5 x 131 mm
重量(大約) 250 g
DIN軌類型 DIN EN 60715/35 mm
導線規格 0,13...2,08 mm2 / AWG 26...14 絞線
螺絲端子力矩 0,5 Nm
抗振規格 IEC 60068-2-6
2...13.2 Hz ±1 mm
13.2...100 Hz ±0,7 g
常用規格
電源
電源電壓 19,2...31,2 VDC
熔斷器 1,25 A SB / 250 VAC
最大功耗 ≤ 1,0 W / ≤ 1,8 W (1 / 2 通道)
最大部功耗, 1 / 2 通道 ≤ 1.0 W / ≤ 1.8 W
隔離電壓
測試/工作:輸入和其他所有之間 2,6 kVAC / 300 VAC 增強隔離
模擬量輸出和電源之間 2,6 kVAC / 300 VAC 增強隔離
狀態繼電器和電源之間 1,5 kVAC / 150 VAC 增強隔離
響應時間
響應時間 (0...90%, 100...10%) < 5 ms
程序設計 PR 4500通信接口
信號動態范圍,輸入 模擬信號鏈
信號動態范圍,輸出 模擬信號鏈
HART 雙向通訊頻率范圍 0,5...7,5 kHz
信噪比 > 60 dB
精度 優于 0,1% 所設量程
mA,絕對精度 ≤ ±16 μA
mA,溫度系數 ≤ ±1,6 μA / °C
電源電壓變化對電流輸出精度的影響(額定 24VDC) < ±10 μA
EMC 電磁兼容對精度的影響 < ±0,5% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程
輸入規格
電流輸入
測量范圍 3,5...23 mA
傳感器故障檢測:4...20 mA 回路斷線 < 1 mA
輸入壓降,有源單元 < 2 V @ 23 mA
輸入壓降,無源單元 < 4 V @ 23 mA
輸出規格
電流輸出
信號范圍 3,5...23 mA
負載(@電流輸出) ≤ 725 Ω
負載穩定性 ≤ 0,01% 所設量程 / 100 Ω
電流限值 ≤ 28 mA
狀態繼電器
繼電器功能 N.C.
可調開關點低限值 0...29,9 mA
可調開關點高限值 0...29,9 mA
開關點遲滯 0,1 mA
最大電壓 125 VAC / 110 VDC
最大電流 0.5 AAC / 0.3 ADC
最大電壓 - 危險區域安裝 32 VDC / 32 VAC
最大電流 - 危險區域安裝 1 ADC / 0,5 AAC
所設量程 = 正常測量范圍 4...20 mA
符合標準
EMC 2014/30/EU & UK SI 2016/1091
LVD 2014/35/EU & UK SI 2016/1101
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011
認證
ATEX DEKRA 11ATEX0247 X
IECEx DEK 11.0088X
UKEX DEKRA 21UKEX0173X DEKRA 22UKEXYYYY X - 待定
c FM us FM16US0465X / FM16CA0213X
INMETRO DEKRA 16.0002 X
c UL us, UL 61010-1 E314307
c UL us, UL 913 E233311(僅9107xx-U9)
CCC 2020322304003422
KCs 21_AV4BO_0170X / 21_AV4BO_0171X (僅 9107Bx-KCs)
EAC Ex RU C-DK.HA65.B.00355/19
DNV Marine TAA00000JD
ClassNK TA18527M
SILSIL 2 認證&全面評估 符合 IEC 61508 標準
