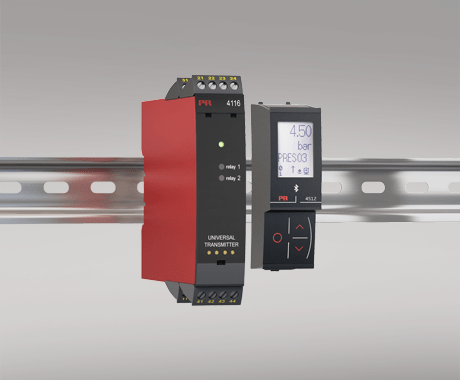

通用變送器 4116


4116


通用變送器



4116



RTD、TC、Ohm、電位器、mA 和 V 的輸入

2 線制供電 > 16 V

經 FM 批準,可安裝在 Div. 2 區域

電流、電壓和 2 個繼電器的輸出

通用交流或直流電源


應用

通過 RTD 或 TC 傳感器執行線性電子溫度測量。

將線性電阻變化轉化為標準模擬量電流/電壓信號,例如電磁閥和蝶閥或其它附帶電位器的線性移動設備。

用于 2 線制變送器的電源模塊和信號隔離器。

帶有 2 對無源繼電器觸點和模擬量輸出的過程控制。

模擬量信號電氣隔離,以及浮地信號的測量。

4116 嚴格依照安全要求設計,因此適用于 SIL 2 的安裝。

適用于根據 ISO-13849 達到性能等級“d”的系統。。


技術特點

4116 與 PR 4500 顯示/編程裝置聯用時,可對所有參數進行修改以適用于任何應用。4116 配有電子硬件開關,因此不必打開設備設置 DIP 撥碼開關。

前側綠色/紅色 LED 指示正常運行和故障情況。每個激活的輸出繼電器都將亮起一盞黃色 LED。

持續監測重要的儲存數據,以保障使用安全。

4 端口 2.3 kVAC 電氣隔離。。

安裝/調試/編程

功耗非常低意味著設備可以并排安裝,而無需留有空隙,即使在 60°C 的環境溫度下也是如此。

配置、監測、兩點過程校準等操作都可使用 PR 生產的 4500 可拆卸顯示屏完成。

所有編程操作都可設置密碼保護。


環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -20°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP20


機械規格

結構尺寸(高x寬x深) 109 x 23,5 x 104 mm

結構尺寸(高x寬x深)- 安裝了 PR 4500 時 109 x 23,5 x 131 mm

重量(大約) 175 g

重量(包含4501 / 451x) 190 g / 205 g

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g


常用規格

電源

電源電壓,通用 21,6...253 VAC,50...60 Hz 或 19,2...300 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 ≤ 2,5 W

最大部功耗 ≤ 2,5 W

隔離電壓

測試電壓 2,3 kVAC

工作電壓 250 VAC (增強) / 500 VAC (基本)

響應時間

溫度輸入(0...90%, 100...10%) ≤ 1 s

mA / V 輸入(0...90%, 100...10%) ≤ 400 ms

輔助電源

2線制供電(端子 44...43) 25...16 VDC / 0...20 mA

程序設計 PR 4500通信接口

信號動態范圍,輸入 24 bit

信號動態范圍,輸出 16 bit

信噪比 最小 60 dB (0...100 kHz)

精度 優于 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程


輸入規格

RTD 輸入

RTD 類型 Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100

電纜電阻 50 Ω (最大)

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響(3-/4-線) < 0,002 Ω / Ω

傳感器故障檢測 Yes

短路檢測 < 15 Ω

線性電阻輸入

線性電阻 最小…最大 0 Ω...10000 Ω

電位器輸入

電位器 最小…最大 10 Ω...100 kΩ

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償(CJC),通過內置傳感器的連接器5910實現外部補償 20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C

冷端補償(CJC),通過內置傳感器實現內部補償 ±(2,0°C + 0,4°C * Δt)

傳感器故障檢測 Yes

傳感器故障電流:測量時/其它 額定 2 μA / 0 μA

電流輸入

測量范圍 0...23 mA

可調測量范圍 0...20 和 4...20 mA

輸入電阻 額定 20 Ω + PTC 50 Ω

傳感器故障檢測:4...20 mA 回路斷線 Yes

電壓輸入

測量范圍 0...12 VDC

可設定測量范圍 0/0,2...1, 0/1...5, 0/2...10 VDC

輸入電阻 額定 10 MΩ


輸出規格

電流輸出

信號范圍 0...23 mA

可設定信號范圍 0...20/4...20/20...0/20...4 mA

負載(@電流輸出) ≤ 800 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 0 / 3,5 / 23 mA / 無

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

輸出限值,4...20 和 20...4 mA 信號 3,8...20,5 mA

輸出限值,0...20 和 20…0 mA 信號 0...20,5 mA

電流限值 ≤ 28 mA

電壓輸出

信號范圍 0...10 VDC

可設定信號范圍 0/0,2...1; 0/1...5 ; 0/2...10; 1...0,2/0; 5...1/0; 10...2/0 V

負載(@電壓輸出) ≥ 500 kΩ

繼電器輸出

繼電器功能 開關點,窗口功能,傳感器故障報警,輸出鎖存功能,上電和斷電狀態指示

最大電壓 250 VAC / VDC

最大電流 2 A

最大 AC 功率 500 VA

Max. DC current, resistive load > 30 VDC 請查看手冊描述


符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011


認證

c UL us, UL 508 E231911

FM 3025177

DNV Marine TAA0000101

EU RO MR Type Approval MRA000000Z

SIL 符合 SIL 應用要求的硬件評估
