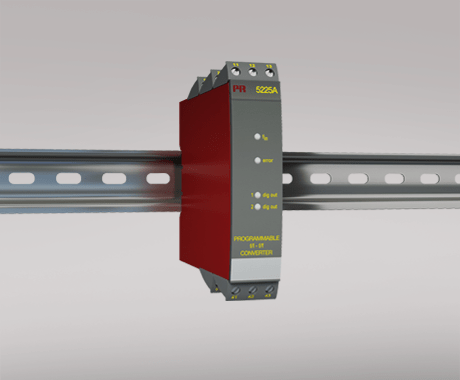

可編程頻率變送器 5225A


5225A


可編程頻率變送器



5225A



脈沖調節

頻率發生器

同時輸出 f/I 和 f/f 功能

模擬量電流和電壓輸出

PNP / NPN 輸出,繼電器輸出可選

通過電腦和回路通訊器設定參數


高級功能

5225 變送器能通過安裝在標準 PC 上的 PReset 軟件配合回路通訊器設定產品參數,或在訂貨時指定參數。.


應用

f/I 頻率轉電流和電壓輸出。

f/f 分頻或倍頻輸出,作為頻率緩沖器。

同時輸出 f/I 和 f/f 功能。

頻率發生器功能,例如作為時間基準或時鐘發生器。

輸入和電源端子帶極性反接保護。

可調數字量輸出,包括 NPN,PNP 或繼電器(可選)。


技術特點

4個前端 LED 燈,指示 f 有源輸入(非 NPN),數字量輸出1(NPN 或繼電器1)和數字量輸出2(繼電器2),以及一個 NAMUR 輸入故障信號。

模擬量輸出電流可設定范圍 0...20 mA。

輸出電壓可設定范圍 0...10 VDC 和 0...1 VDC,通過跳線選擇。

輸入范圍:

頻率: 0...20,000 Hz


傳感器類型: NAMUR, tacho, NPN, PNP, TTL, S0


輸出范圍:

電流和電壓輸出: 0...20 mA / 0...10 V


繼電器輸出: 0...20 Hz


NPN和PNP 輸出為f/f: 0...1000 Hz


NPN和PNP 輸出為發生器: 0...20,000 Hz


環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP20


機械規格

結構尺寸(高x寬x深) 109 x 23,5 x 130 mm

重量(大約) 190 g

DIN軌類型 DIN 46277

導線規格 1 x 2,5 mm2 絞線

螺絲端子力矩 0,5 Nm


常用規格


電源

電源電壓 19,2...28,8 VDC

最大功耗 3,5 W

部功耗 1,7 W

隔離電壓

PELV/SELV IEC 61140

預熱時間 30 s

開機延時 0...999 s

程序設計 Loop Link

信噪比 最小 60 dB

響應時間,模擬量 < 60 ms + 周期時間

響應時間,數字量輸出 < 50 ms + 周期時間

響應時間,同時輸出 f/I 和 f/f < 80 ms + 周期時間

信號動態范圍,輸出 16 bit

電源電壓變化對精度的影響 < ±0,002% 所設量程 / %V

輔助電源:NAMUR 供電 8,3 VDC ±0,5 VDC / 8 mA

S0 供電 17 VDC / 20 mA

NPN / PNP 供電 17 VDC / 20 mA

特殊供電(可設定) 5...17 VDC / 20 mA

溫度系數 < ±0,01% 所設量程 / °C

線性誤差 < 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5%


輸入規格


常用輸入規格

最大偏移量 所選輸入類型最大頻率值的 90%

測量范圍 0...20 kHz

最小測量范圍 0,001 Hz

輸入頻率下限 0,001 Hz

最高頻率,輸入濾波器 ON 50 Hz

最小周期時間,輸入濾波器 ON 20 ms

輸入信號類型 NAMUR 符合 DIN 19234 標準 Tacho

NPN / PNP

TTL

S0 符合 DIN 43864 標準


輸出規格


常用輸出規格

更新時間 40 ms,同時輸出 f/I 和 f/f時 20 ms

電流輸出

信號范圍 0...20 mA

最小信號范圍 5 mA

負載(@電流輸出) ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 < 23 mA

電壓輸出

信號范圍 0...10 VDC

最小信號范圍 250 mV

負載(@電壓輸出) ≥ 500 kΩ

繼電器輸出

最大開關頻率 20 Hz

隔離,測試/工作 3,75 kVAC / 250 VAC

最大電壓 250 VRMS

最大電流 2 AAC

最大 AC 功率 500 VA

最大負載,24 VDC 1 A

其他輸出類型 有源輸出(NPN / PNP) f/f 轉換輸出

頻率發生器

所設量程 = 當前所選范圍


符合標準

EMC 2014/30/EU

LVD 2014/35/EU

RoHS 2011/65/EU

EAC TR-CU 020/2011
