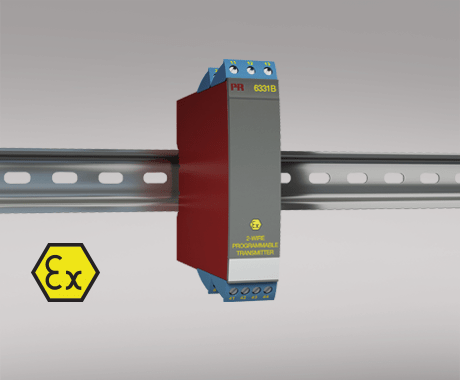

6331B

二線制可編程變送器



6331B



RTD，TC，Ohm 或 mV 信號輸入

超高測量精度

電氣隔離

安裝于 Ex zone 0

單/雙通道版本

應用

Pt100...Pt1000，Ni100...Ni1000 或 TC 傳感器線性化溫度測量。

轉換線性電阻阻值變化為標準模擬量電流信號，例如：閥信號，或歐姆輸出液位計。

轉換雙極性 mV 信號為標準 4...20 mA 電流信號。

技術特點

參數設定簡單方便。

2-，3- 和 4-線 RTD 和電阻輸入電纜自動補償。環境條件

工作溫度 -40°C 至 +85°C

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

重量（單/雙通道） 145 / 185 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

常用規格

電源

電源電壓 7,2...30 VDC

最大功耗 ≤ 0.7 W / ≤ 1.4 W (1 / 2 通道)

部功耗，每個通道 0.17...0.7 W

隔離電壓

隔離電壓，測試/工作 1,5 kVAC / 50 VAC

響應時間

響應時間（可設定） 1...60 s

電壓降 7,2 VDC

預熱時間 5 分鐘

程序設計 Loop Link

信噪比 最小 60 dB

精度 優于 0,05% 所設量程

EEPROM 錯誤校驗 < 3,5 s

信號動態范圍，輸入 20 bit

信號動態范圍，輸出 16 bit

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt100, Ni100, lin. R

電纜電阻 5 Ω (最大)

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω

傳感器故障檢測 Yes

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC） < ±1,0°C

傳感器故障檢測 Yes

傳感器故障電流：測量時/其它 Nom. 33 μA / 0 μA

線性電阻輸入

線性電阻 最小…最大 0 Ω...5000 Ω

電壓輸入

測量范圍 -12...800 mV

最小測量范圍（量程） 5 mV

輸入電阻 10 MΩ

輸出規格

符合標準

認證

---
