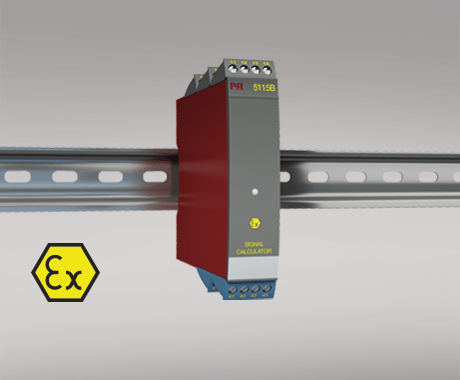

信號運算器 5115B


5115B


信號運算器



5115B



兩路溫度輸入信號冗余測量

信號四則運算

復制輸入信號

RTD,Ohm,TC,mV,mA 和 V 信號輸入

交直流通用電源供電


應用

雙溫度傳感器冗余測量,當主傳感器故障時,自動切換到第二傳感器。

復制輸入信號,例如:單傳感器或模擬量信號輸入,兩個獨立信號輸出。

信號四則運算:加,減,乘,除。

例如: 差值運算

 (輸入1 * K1)-(輸入2 * K2)+ K4

例如:均值運算

 (輸入1 * 0,5)+(輸入2 * 0,5)+ K4

例如:輸出端運算

輸出1 = 輸入1 - 輸入2,輸出2 = 輸入1 + 輸入2

二線制變送器的安全柵和供電電源。


技術特點

PR5115B 能通過 PReset 軟件配合回路通訊器設定產品參數。

綠色 LED 燈指示產品和傳感器的運行、故障狀態。

5-端口 3,75 kVAC 電氣隔離。


安裝調試

標準垂直或水平 DIN 導軌安裝。由于安裝無需間隙,因此每米 DIN 導軌可以安裝多達42個產品。

注意

不適用于需要符合最新 ATEX 標準認證的新安裝 - 有關詳細信息,請參閱 ATEX 證書 DEMKO 00ATEX128567 和歐盟符合性聲明。


環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP20


機械規格

結構尺寸(高x寬x深) 109 x 23,5 x 130 mm

重量(大約) 225 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g


常用規格


電源

電源電壓,通用 21,6...253 VAC,50...60 Hz 或 19,2...300 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 2,1 W / 2,8 W (1 / 2 通道)

最大部功耗 2.0 W

隔離電壓

隔離電壓,測試/工作 3,75 kVAC / 250 VAC

PELV/SELV IEC 61140

響應時間

溫度輸入,可設定(0...90%, 100...10%) 400 ms...60 s

mA / V 輸入(可設定) 250 ms...60 s

程序設計 Loop Link

信噪比 最小 60 dB (0...100 kHz)

精度 優于 0,05% 所設量程

更新時間 115 ms(溫度輸入) 75 ms(mA / V / mV 輸入)

冗余切換時間 ≤ 400 ms

信號動態范圍,輸入 22 bit

信號動態范圍,輸出 16 bit

輔助電源:參考電壓 2,5 VDC ±0,5% / 15 mA

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程


輸入規格


常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt46, Pt100, Ni100, Cu53, lin. R

電纜電阻 10 Ω (最大)

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響(3-/4-線) < 0,002 Ω / Ω

傳感器故障檢測 Yes

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償(CJC) < ±1,0°C

傳感器故障電流 額定 30 μA

電流輸入

測量范圍 0...100 mA

最小測量范圍(量程) 4 mA

輸入電阻:有源單元 額定 10 Ω + PTC 10 Ω

輸入電阻:無源單元 RSHUNT = ∞, VDROP < 6 V

電壓輸入

測量范圍 0...250 VDC

最小測量范圍(量程) 5 mV

輸入電阻 額定 10 MΩ(= 2,5 VDC) 額定 5 MΩ(> 2,5 VDC)

額定 10 MΩ(mV 輸入)

mV 輸入

測量范圍 -150...+150 mV


輸出規格


電流輸出

信號范圍 0...20 mA

最小信號范圍 10 mA

負載(@電流輸出) ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 ≤ 28 mA

傳感器故障報警輸出 可設定 0...23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

電壓輸出

信號范圍 0...10 VDC

最小信號范圍 500 mV

負載(@電壓輸出) ≥ 500 kΩ

無源二線制 mA 輸出

信號范圍 4...20 mA

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

外部2線制電源電壓變化的影響 < 0,005% 所設量程 / V

最大外部2線制供電 29 VDC

所設量程 = 當前所選范圍


符合標準

EMC 2014/30/EU

LVD 2014/35/EU

ATEX 2014/34/EU

RoHS 2011/65/EU

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011


認證

ATEX DEMKO 00ATEX128567, II (1) GD [EEx ia] IIC

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA0000101
