隔離變送器 3104

3104

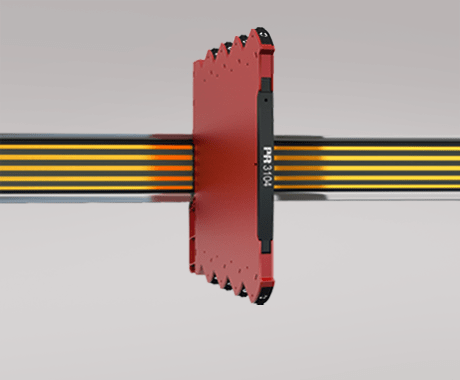

隔離變送器

3104

標準 DC 信號隔離變送

6.1 mm 超薄外殼

二線制變送器的供電和信號隔離

回路供電 > 17 V

通過DIP撥碼開關設定參數

應用

標準 DC 信號隔離變送。

模擬電流和電壓信號的電氣隔離。

消除接地環路和測量浮地信號。

無論在技術或是成本上，都是 SCADA 和 PLC 系統電流和電壓信號電氣隔離的絕佳選擇。

安裝于 ATEX Ex zone 2 / IECEx Zone 2 / FM division 2。

適用于高振動應力環境，例如：船舶應用。

技術特點

<通過DIP撥碼開關調節參數。

輸入端子帶過電壓和極性反接保護。

經過出廠校準的測量范圍。

輸入與輸出的浮地和電氣都相互獨立。

環境條件

工作溫度 -25°C 至 +70°C

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

安裝條件污染等級 2 & 測量/過壓等級 II

機械規格

結構尺寸（高x寬x深） 113 x 6,1 x 115 mm

重量（大約） 70 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,5 mm2 / AWG 26...12 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g

常用規格

電源

電源電壓 16,8...31,2 VDC

最大功耗 ≤ 1.2 W

最大部功耗 0.55 W

隔離電壓

隔離電壓，測試/工作 2,5 kVAC / 300 VAC (增強隔)

Zone 2 / Div. 2 250 VAC

響應時間

響應時間 (0...90%, 100...10%) < 7 ms

程序設計 DIP撥碼開關

信噪比 > 60 dB

截止頻率（3 dB） > 100 Hz

信號動態范圍，輸入模擬信號鏈

信號動態范圍，輸出模擬信號鏈

精度優于 0,05% 所設量程

溫度系數 < ±0,01% 所設量程 / °C

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

電流輸入

測量范圍 0...23 mA

可調測量范圍 0...20 和 4...20 mA

輸入壓降 < 1,5 VDC

電壓輸入

測量范圍 0...10,25 V 0...11,5 V / 0...5,75 V

可設定測量范圍 0/1...5 和 0/2...10 V

輸入電阻 ≥ 500 kΩ

2線制變送器供電 > 17 V / 20 mA

輸出規格

電流輸出

信號范圍 0...23 mA

可設定信號范圍 0 / 4...20 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 0,002% 所設量程 / 100 Ω

電流限值 ≤ 28 mA

電壓輸出

信號范圍 0...10 VDC

可設定信號范圍 0/1...5 和 0/2...10 V

負載（@電壓輸出） ≥ 10 kΩ

所設量程 = 撥碼開關所選輸出范圍

I.S. / Ex marking

ATEX II 3 G Ex ec IIC T4 Gc

IECEx Ex ec IIC T4 Gc

FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, AEx nA IIC T4

FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, Ex nA IIC T4

EAC Ex 2Ex nA IIC T4 Gc X

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

ATEX KEMA 10ATEX0147 X

IECEx KEM 10.0068X

UKEX DEKRA 21UKEX0055X

c FM us FM17US0004X / FM17CA0003X

c UL us, UL 61010-1 E314307

CCC 2020322310003554

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA00001RW
