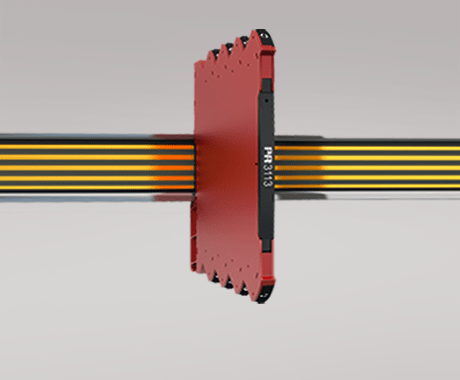

HART 溫度變送器
3113
超高精度,優于 0.05% 所設量程
6.1 mm 超薄外殼
優秀的 EMC 電磁兼容性能
可選 60 ms / 60 s 響應時間
通過DIP撥碼開關設定參數
應用
3113 溫度變送器可以測量標準PT100,J 和 K 型熱電偶,提供隔離的有源模擬量電流和 HART 信號輸出。
高等級3端口隔離(輸入/輸出/電源端口),能有效抑制浪涌電流,保護控制系統遠離信號噪聲和瞬變的影響。
3113 能夠安裝在安全區域或 Zone 2 / Division 2 區域。
具備船級社認證,適用船舶行業應用。
技術特點
寬電源輸入范圍 24 VDC (±30%),端子供電或電源導軌供電。
60 ms 快速響應時間條件下,還同時具備傳感器故障監測功能。
可選內部/外部 CJC 補償。
所有量程范圍內的極高轉換精度,< 0.05% 所設量程。
符合 NAMUR NE21 要求,3113 能在嚴苛 EMC 環境下提供頂級的測量性能。
產品按照 NAMUR NE43 標準要求,定義了超量程和傳感器故障時特殊輸出電流。
綠色 LED 燈指示產品和傳感器的運行狀態。
所有端子都帶過電壓和極性反接保護。
高電氣隔離性能 2.5 kVAC。
卓越的信噪比 > 60 dB。
安裝調試
可選 HART 模式,HART 7 修訂協議擴展產品功能。
通過DIP撥碼開關調節參數,可調超過1000種設定組合,并附帶 HART 只讀功能。
可選的 HART 模式可啟用完整的 HART 讀/寫功能。
6.1 mm 超薄外殼,允許每米 DIN 導軌安裝多達165片產品,且產品間無需任何間隙空間。
寬環境溫度范圍 -25...+70°C。
環境條件
工作溫度 -25°C 至 +70°C
存儲溫度 -40°C 至 +85°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級 IP20
安裝條件 污染等級 2 & 測量/過壓等級 II
機械規格
結構尺寸(高x寬x深) 113 x 6,1 x 115 mm
重量(大約) 70 g
DIN軌類型 DIN EN 60715/35 mm
導線規格 0,13...2,5 mm2 / AWG 26...12 絞線
螺絲端子力矩 0,5 Nm
抗振規格 IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g
常用規格
電源
電源電壓 16,8...31,2 VDC
最大功耗 0.70 W
最大部功耗 0.70 W
隔離電壓
隔離電壓,測試/工作 2,5 kVAC / 300 VAC (增強隔)
Zone 2 / Div. 2 250 VAC
響應時間
HART 模式,(0...90%, 100...10%) 60 ms...60 s, 可設定
DIP 模式,0...90%, 100...10%) < 60 ms
精度 優于 0,05% 所設量程
信噪比 最小 60 dB
長期穩定性,優于 ±0,1% 所設量程/年 (±0,3% 所設量程/5年)
程序設計 DIP撥碼開關
信號動態范圍,輸入 23 bit
信號動態范圍,輸出 18 bit
EMC 電磁兼容對精度的影響 < ±0,5% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程
撥碼開關設置錯誤識別 輸出 3,5 mA;LED 0,5 s / 1 Hz
輸入規格
RTD 輸入
溫度范圍,Pt100 -200...+850°C
最小測量范圍(量程) 10°C
精度:取兩者中較大值 優于 0,05% 所設量程 或 0,1°C
溫度系數:取兩者中較大值 0,02°C/°C 或 = ±0,01%/°C
傳感器電流 < 150 μA
傳感器電纜電阻 < 50 Ω per wire
傳感器電纜電阻對精度的影響(3-/4-線) < 0,002 Ω / Ω
傳感器故障檢測 Yes - 通過撥碼開關選擇
傳感器斷路檢測 > 800 Ω
傳感器短路檢測 < 18 Ω
TC 輸入
溫度范圍,TC J -100...+1200°C
溫度范圍,TC K -180...+1372°C
最小測量范圍(量程)- TC J & K 50°C
精度:取兩者中較大值 優于 0,05% 所設量程 或 0,5°C
溫度系數:取兩者中較大值 0,°C/°C 或 = ±0,01%/°C
傳感器電纜電阻 < 5 kΩ 單根導線
冷端補償(CJC):精度@外部 PT100 輸入 優于 ±0,15°C
冷端補償(CJC):精度@內部 CJC 優于 ±2,5°C
內部 CJC 故障檢測 Yes
外部 CJC 故障檢測 Yes - 通過撥碼開關選擇
熱電偶斷路檢測 Yes - 通過撥碼開關選擇
輸出規格
常用輸出規格
更新時間 10 ms
電流輸出
信號范圍 0...23 mA
可設定信號范圍 4...20 和 20...4 mA
負載(@電流輸出) ≤ 600 Ω
負載穩定性 ≤ 0,01% 所設量程 / 100 Ω
傳感器故障報警輸出 3,5 mA 或 23 mA / 符合 NAMUR NE43 標準或 OFF
輸出開路 < 20 V
HART 協議版本 HART 7
I.S. / Ex marking
ATEX II 3 G Ex ec IIC T4 Gc
IECEx Ex ec IIC T4 Gc
FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, AEx nA IIC T4
FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, Ex nA IIC T4
EAC Ex 2Ex nA IIC T4 Gc X
符合標準
EMC 2014/30/EU & UK SI 2016/1091
LVD 2014/35/EU & UK SI 2016/1101
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011
認證
ATEX KEMA 10ATEX0147 X
IECEx KEM 10.0068X
UKEX DEKRA 21UKEX0055X
c FM us FM17US0004X / FM17CA0003X
c UL us, UL 61010-1 E314307
EAC Ex RU C-DK.HA65.B.00355/19
DNV Marine TAA00001RW
