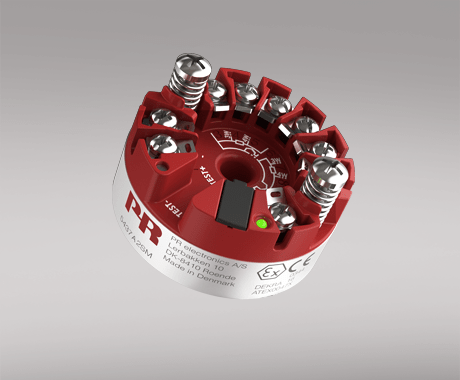

二線制 HART 7 溫度變送器 5437A


5437A


二線制 HART 7 溫度變送器



5437A



RTD,TC,電位器,線性電阻和雙極性 mV 輸入

單路或雙路傳感器輸入,具備傳感器冗余和漂移檢測功能

適宜工作的環境溫度范圍大:-50 到 +85°C

總精度達 0.014%

2.5 kVAC 電氣隔離

符合 IEC 61508:2010 的全面評估,適用于 SIL 2 / 3 應用


應用

測量各類 TC 和 RTD 溫度輸入類型。

轉換大跨度線性電阻和電位器輸入。

轉換雙極性 mV 信號為 4...20 mA。

整合入資產管理計劃。

需要高精度和/或傳感器冗余和漂移檢測的關鍵應用。


技術特點

真正的雙輸入變送器。高密度 7 端子設計可接受最廣泛的雙輸入組合。

傳感器冗余 - 在主傳感器故障的情況下,輸出自動切換到備份傳感器,保證過程正常運行。

傳感器漂移檢測 - 當傳感器差異超過用戶定義限制時進行報警,增強維護優化。

過程數據的動態變量映射,例如雙輸入功能的均值,差值,以及最小 / 最大值追蹤。

傳感器全量程范圍和環境條件下的,突破性的數字和模擬信號精度。

廣泛的傳感器匹配,包括 Callendar Van Dusen 和自定義線性化表。

可設定的傳感器限值配合運行時間統計,確保最大的過程可追溯性和傳感器超范圍保護。

符合 IEC 61508:2010 標準最高至 SIL 3 的全面評估,以及符合 IEC 61236-3-1 標準的增強 EMC 功能安全測試。

5437xxSx 適用于符合 ISO-13849 標準的性能等級(PL)為“d”的系統。

 符合 NAMUR NE21,NE43,NE44,NE89,NE95, NE130 和 NE107 標準診斷信息。


安裝調試

標準 DIN B 型傳感器頭部安裝。

通過標準 HART 通訊接口或 PR 5909 回路通訊器。

5437A 可以安裝于 zone 2 和 zone 22 / Class I, Division 2, Groups A, B, C, D 區域。


環境條件

工作溫度 -50°C 至 +85°C (標準) -40°C 至 +80°C (SIL)

存儲溫度 -50°C 至 +85°C

標定溫度 23...25°C

相對濕度 < 99% RH (無冷凝)

防護等級(外殼/端子) IP68 / IP00


機械規格

結構尺寸 ? 44 x 21.45 mm

中心孔直徑 ? 6,35 mm / ? in

重量(大約) 50 g

導線規格 1 x 1,5 mm2 絞線

螺絲端子力矩 0,4 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g


常用規格


電源

電源電壓 7,5*...48** VDC

部功耗 ≤ 850 mW

使用測試端子時額外所需電源電壓 0,8 V

最小負載電阻(供電 > 37 V 時) (Vsupply – 37) / 23 mA

隔離電壓

隔離電壓,測試/工作 2,5 kVAC / 55 VAC

響應時間

響應時間 70 ms

可調阻尼 0...60 s

極性反接保護 所有輸入和輸入

寫保護 跳線或軟件

預熱時間 < 5 分鐘

啟動時間 < 2.75 s

程序設計 Loop Link & HART

信噪比 > 60 dB

長期穩定性,優于 ±0,05% 所設量程/年 (±0,18% 所設量程/5年)

信號動態范圍,輸入 24 bit

信號動態范圍,輸出 18 bit

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

精度 請查看手冊描述

EMC 電磁兼容對精度的影響 < ±0,1% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1%


輸入規格


RTD 輸入

RTD 類型 Pt10...10000, Ni10...10000, Cu5...1000

電纜電阻 50 Ω (最大)

傳感器電纜電阻對精度的影響(3-/4-線) < 0,002 Ω / Ω

傳感器電流 < 0,15 mA

傳感器故障檢測 無,短路,斷線,短路或斷線

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償(CJC) 固定補償,通過Pt100 或 Ni100 傳感器實現內部或外部補償

傳感器故障檢測 無,短路,斷線,短路或斷線

線性電阻輸入

測量范圍/最小范圍(量程) 0 Ω...100 kΩ / 25 Ω

電纜電阻(單根導線;最大) 50 Ω

傳感器電流 < 0,15 mA

傳感器故障檢測 無,斷線

電位器輸入

電位器 最小…最大 10 Ω...100 kΩ

測量范圍/最小范圍(量程) 0...100% / 10%

電纜電阻(單根導線;最大) 50 Ω

傳感器電流 < 0,15 mA

傳感器故障檢測 無,短路,斷線,短路或斷線

mV 輸入

測量范圍 -800...+800 mV (雙極性) -100 to 1700 mV

最小測量范圍(量程) 2,5 mV

輸入電阻 10 MΩ

傳感器故障檢測 無,斷線


輸出規格


常用輸出規格

正常范圍,可設定 3,8...20,5 / 20,5...3,8 mA

擴展范圍(輸出限制),可設定 3,5...23 / 23...3,5 mA

更新時間 10 ms

負載(@電流輸出) ≤ (Vsupply -7,5)/0,023 [Ω]

負載穩定性 < 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE 43 標準的上限/下限電流 > 21 mA / < 3,6 mA

HART 協議版本 HART 7 和 HART 5


符合標準

EMC 2014/30/EU & UK SI 2016/1091

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011


認證

ATEX DEKRA 18ATEX0135X

IECEx IECEx DEK. 16.0029X

CSA CSA 16.70066266

c FM us FM16US0287X / FM16CA0146X

INMETRO DEKRA 16.0008 X

NEPSI GYJ18.1054X

EAC Ex RU C-DK.GB.98.V.00192

EU RO MR Type Approval MRA0000023

SIL SIL 2 / SIL 3 認證&全面評估 符合 IEC 61508 標準

NB

NAMUR NE95報道 請聯系我們

* / ** 請查看手冊描述
