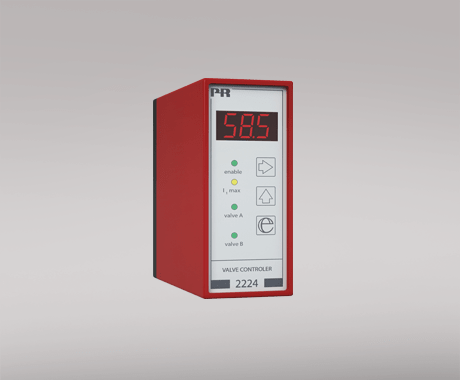

閥門控制器 2224


2224


閥門控制器



2224



面板按鈕調節參數

mA,V 和 Ω 信號輸入

斜坡時間,跳值啟動,反轉,斬波頻率和死區

3位 LED 顯示 % I-值

單/雙通道版本


高級功能

3位 LED 顯示和按鈕設定產品參數。

密碼保護參數調節權限,防止任何未經授權的修改。


應用

控制和調節單/雙線圈液壓和氣動比例閥,用于精準油流量調節,線性柔和加/減速,輸出信號調制和死區設定。

非常適合操縱桿 A/B 向運動調節,避免直接切換。


技術特點

工作時顯示輸出電流 I 的百分比 % 值。

可設定標準電壓、電流、操縱桿/電位計輸入信號,或者指定特殊信號。

外部控制信號決定產品啟停。

輸出為脈動電流,防止比例閥粘連。

可選調制頻率(PWM)范圍 8 至 400 Hz 之間。

多種可調功能參數,例如電流輸出,斜坡時間,跳值啟動,反轉,斬波頻率,死區和 ON/OFF 功能。

需要配合11極插座使用,通過11極插座 7023 和防誤裝附件 7024 可以實現標準 DIN 導軌或背板安裝。


環境條件

工作溫度 -20°C 至 +60°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP50


機械規格

結構尺寸(高x寬x深) 80,5 x 35,5 x 84,5 mm(深度尺寸不包含背后插針長度)

重量(大約) 130 g


常用規格

電源

電源電壓 (nom. 12 V / 24 V) 9.6...28.8 VDC

部功耗 2 W / 24 V 1,8 W / 12 V

程序設計 前面板設定參數

更新時間 30 ms

溫度系數 0,01%/°C

精度 優于 0,2% 所設量程

線性誤差 0,2%

EMC 電磁兼容對精度的影響 < 2% 所設量程


輸入規格

電流輸入

測量范圍 0...20 mA 4...20 mA

輸入電阻 50 Ω + PTC (54 Ω)

電壓輸入

測量范圍 0/0,2...1 V 和 0/2...10 V

輸入電阻 10 MΩ

電位器輸入

電位器 最小…最大 0...10 V 或 ±10 V / 10 kΩ

運行/關閉 PNP / 2,2 kΩ, 12 / 24 V

Imax.1 & Imax.2 PNP / 2,2 kΩ, 12 / 24 V

A / B 通道 PNP / 2,2 kΩ, 12 / 24 V

不動作區間 輸入量程的 0...99.9%


輸出規格

輸出電壓 電源電壓-0,5 V(最大)

輸出電流 3000 mA 平均值

電流峰值 7 A

參考電壓 10 VDC(閥A) ±10 VDC(閥 A & B)

斜坡上升&下降時間 時間 0...10.0 s

PWM 頻率 8...400 Hz(以 1 Hz 為步進單位)

所設量程 = 當前所選范圍


符合標準

EMC 2014/30/EU & UK SI 2016/1091

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011
