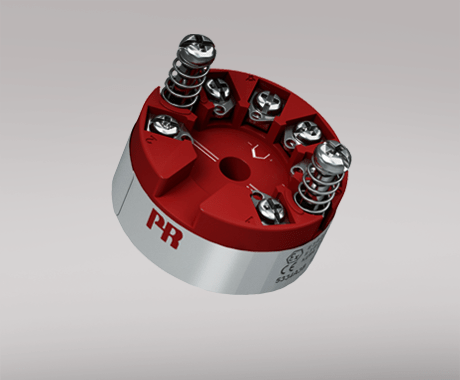

二線制可編程變送器
5334A
TC 信號輸入
高測量精度
電氣隔離
可設定傳感器故障狀態
標準 DIN B型傳感器頭部安裝
應用
TC 傳感器線性化溫度測量。
轉換線性電阻阻值變化為標準模擬量電流信號,例如:閥信號,或歐姆輸出液位計
轉換雙極性 mV 信號為標準 4...20 mA 電流信號,并具備線性化表格輸出功能。
技術特點
參數設定簡單方便。
內建溫度傳感器冷端補償(CJC)。
持續監測重要數據,保障使用安全。
安裝調試
標準 DIN B型傳感器頭部安裝,或使用附件 8421 實現標準 DIN 導軌安裝。
環境條件
工作溫度 -40°C 至 +85°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級(外殼/端子) IP68 / IP00
機械規格
結構尺寸 ? 44 x 20,2 mm
重量(大約) 50 g
導線規格 1 x 1,5 mm2 絞線
螺絲端子力矩 0,4 Nm
抗振規格 IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g
常用規格
電源
電源電壓 7,2...35 VDC
部功耗 25 mW…0,8 W
隔離電壓
隔離電壓,測試/工作 1,5 kVAC / 50 VAC
響應時間
響應時間(可設定) 1...60 s
電壓降 7,2 VDC
預熱時間 5 分鐘
上電后至穩定輸出 4.5 s
程序設計 Loop Link
信噪比 最小 60 dB
EEPROM 錯誤校驗 < 3,5 s
精度 優于 0,05% 所設量程
信號動態范圍,輸入 18 bit
信號動態范圍,輸出 16 bit
電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC
EMC 電磁兼容對精度的影響 < ±0,5% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程
輸入規格
常用輸入規格
最大偏移量 所選輸入類型最大值的 50%
TC 輸入
熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端補償(CJC) < ±1,0°C
傳感器故障檢測 Yes
傳感器故障電流:測量時/其它 Nom. 33 μA / 0 μA
電壓輸入
測量范圍 -12...150 mV
最小測量范圍(量程) 5 mV
輸入電阻 10 MΩ
輸出規格
電流輸出
信號范圍 4…20 mA
最小信號范圍 16 mA
負載(@電流輸出) ≤ (Vsupply - 7,2) / 0,023 [Ω]
負載穩定性 ≤ 0,01% 所設量程 / 100 Ω
傳感器故障報警輸出 可設定 3,5…23 mA
符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA
常用輸出規格
更新時間 440 ms
所設量程 = 當前所選范圍
I.S. / Ex marking
ATEX II 3 G Ex nA [ic] IIC T6...T4 Gc, II 3 G Ex ec [ic] IIC T6...T4 Gc, II 3 G Ex ic IIC T6...T4 Gc, II 3 D Ex ic IIIC Dc
IECEx Ex nA [ic] IIC T6…T4 Gc, Ex ec [ic] IIC T6…T4 Gc, Ex ic IIC T6…T4 Gc, Ex ic IIIC Dc
INMETRO Ex nA [ic] IIC T6...T4 Gc, Ex ic IIC T6...T4 Gc, Ex ic IIIC Dc
