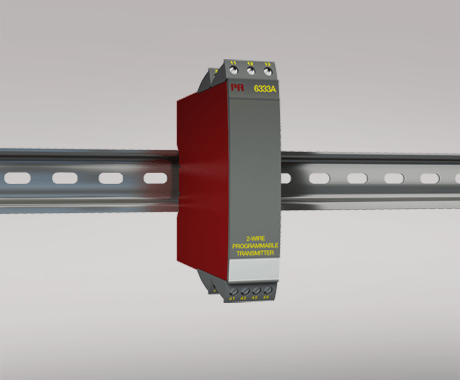

6333A

二線制可編程變送器



6333A



RTD 或 Ohm 信號輸入

高測量精度

3-線輸入連接

可設定傳感器故障狀態

單/雙通道版本

應用

Pt100...Pt1000 或 Ni100...Ni1000 傳感器線性化溫度測量。

轉換線性電阻阻值變化為標準模擬量電流信號，例如：閥信號，或歐姆輸出液位計。

技術特點

參數設定簡單方便。

3-線 RTD 和電阻輸入電纜自動補償。

輸出信號限位值可設定。

安裝調試

標準垂直或水平 DIN 導軌安裝。選用雙通道版本時，每米 DIN 導軌可以實現多達84個通道。

6333A 可以安裝于 zone 2 和 zone 22 / Class I、Division 2 、Groups A、B、C、D 區域。

環境條件

工作溫度 -40°C 至 +85°C

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

機械規格

結構尺寸（高x寬x深） 109 x 23,5 x 104 mm

重量（單/雙通道） 145 / 185 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

常用規格

電源

電源電壓 8,0... 35 VDC

最大功耗 ≤ 0.8 W / ≤ 1.6 W (1 / 2 通道)

部功耗 0,19...0,8 W

響應時間

響應時間（可設定） 0,33...60 s

電壓降 8,0 VDC

預熱時間 5 分鐘

程序設計 Loop Link

信噪比 最小 60 dB

精度 優于 0,1% 所設量程

信號動態范圍，輸入 19 bit

信號動態范圍，輸出 16 bit

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt100, Ni100, lin. R

電纜電阻 10 Ω (最大)

傳感器電流 > 0,2 mA, < 0,4 mA

傳感器電纜電阻對精度的影響（3-線） < 0,002 Ω / Ω

傳感器故障檢測 Yes

線性電阻輸入

線性電阻 最小…最大 0 Ω...10000 Ω

輸出規格

電流輸出

信號范圍 4…20 mA

最小信號范圍 16 mA

負載（@電流輸出） ≤ (Vsupply - 8) / 0,023 [Ω]

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

常用輸出規格

更新時間 135 ms

所設量程 = 當前所選范圍

符合標準

EMC 2014/30/EU & UK SI 2016/1091

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

ATEX DEKRA 20ATEX0106X

IECEx DEK 20.0062X

CSA 1125003

EAC Ex RU C-DK.HA65.B.00355/19

---
