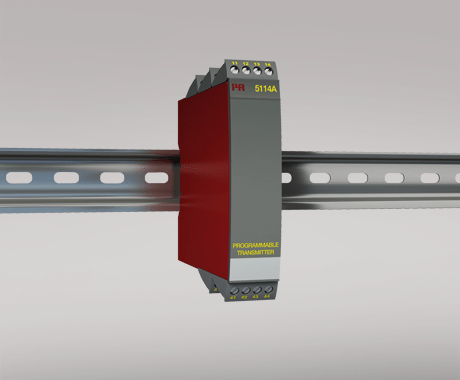

可編程變送器
5114A
RTD,TC,mV,線性電阻,mA 和 V 信號輸入
3端口 3,75 kVAC 電氣隔離
電流和電壓輸出
交直流通用電源供電
單/雙通道版本
回路供電 > 17,1 V
高級功能
5114 變送器能夠通過 PReset 軟件配合回路通訊器設定產品參數。
應用
通過跳線選擇輸入類型,電流/電壓或者溫度輸入。
輸入電流可設定范圍 0...100 mA;輸入電壓可設定范圍 0...250 VDC。
線性化電子溫度測量。
轉換線性電阻阻值變化為標準模擬量電流/電壓信號,例如:電磁閥和蝶閥,或電位器輸出線位移。
17,1 V 回路供電電壓和 2,5 VDC 電位器供電。
4- 或 3-線熱電阻電纜自動補償,或 2-線熱電阻可調電纜固定補償。
具備傳感器故障報警功能,其中包括 NAMUR NE43 標準選項。
技術特點
有源或無源電流輸出,以及可選電壓輸出。
PELV/SELV 系統中的隔離電路。
環境條件
工作溫度 -20°C 至 +60°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級 IP20
機械規格
結構尺寸(高x寬x深) 109 x 23,5 x 130 mm
重量(大約) 225 g
DIN軌類型 DIN EN 60715/35 mm
導線規格 0,13...2,08 mm2 / AWG 26...14 絞線
螺絲端子力矩 0,5 Nm
常用規格
電源
電源電壓,通用 21,6...253 VAC,50...60 Hz 或 19,2...300 VDC
熔斷器 400 mA SB / 250 VAC
最大功耗 2,1 W / 2,8 W (1 / 2 通道)
最大部功耗 2.0 W
隔離電壓
隔離電壓,測試/工作 3,75 kVAC / 250 VAC
PELV/SELV IEC 61140
響應時間
溫度輸入,可設定(0...90%, 100...10%) 400 ms...60 s
mA / V 輸入(可設定) 250 ms...60 s
輔助電源
2線制供電(端子 44...42 和 54...52) 28...17,1 VDC / 0...20 mA
程序設計 Loop Link
信噪比 最小 60 dB (0...100 kHz)
精度 優于 0,05% 所設量程
更新時間 115 ms(溫度輸入) 75 ms(mA / V / mV 輸入)
信號動態范圍,輸入 22 bit
信號動態范圍,輸出 16 bit
輔助電源:參考電壓 2,5 VDC ±0,5% / 15 mA
EMC 電磁兼容對精度的影響 < ±0,5% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程
輸入規格
常用輸入規格
最大偏移量 所選輸入類型最大值的 50%
RTD 輸入
RTD 類型 Pt100, Ni100, lin. R
電纜電阻 10 Ω (最大)
傳感器電流 額定 0,2 mA
傳感器電纜電阻對精度的影響(3-/4-線) < 0,002 Ω / Ω
傳感器故障檢測 Yes
TC 輸入
熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端補償(CJC) < ±1,0°C
傳感器故障電流 額定 30 μA
傳感器故障檢測 Yes
電流輸入
測量范圍 0...100 mA
最小測量范圍(量程) 4 mA
輸入電阻:有源單元 額定 10 Ω + PTC 10 Ω
輸入電阻:無源單元 RSHUNT = ∞, VDROP < 6 V
電壓輸入
測量范圍 0...250 VDC -150...+150 mV
最小測量范圍(量程) 5 mV
輸入電阻 額定 10 MΩ(= 2,5 VDC) 額定 5 MΩ(> 2,5 VDC)
額定 10 MΩ(mV 輸入)
輸出規格
電流輸出
信號范圍 0...20 mA
最小信號范圍 10 mA
負載(@電流輸出) ≤ 600 Ω
負載穩定性 ≤ 0,01% 所設量程 / 100 Ω
電流限值 ≤ 28 mA
傳感器故障報警輸出 可設定 0...23 mA
符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA
無源二線制 mA 輸出
信號范圍 4...20 mA
負載穩定性 ≤ 0,01% 所設量程 / 100 Ω
最大外部2線制供電 29 VDC
外部2線制電源電壓變化的影響 < 0,005% 所設量程 / V
電壓輸出
信號范圍 0...10 VDC
最小信號范圍 500 mV
負載(@電壓輸出) ≥ 500 kΩ
所設量程 = 當前所選范圍
符合標準
EMC 2014/30/EU
LVD 2014/35/EU
RoHS 2011/65/EU
EAC TR-CU 020/2011
認證
DNV Marine TAA0000101
