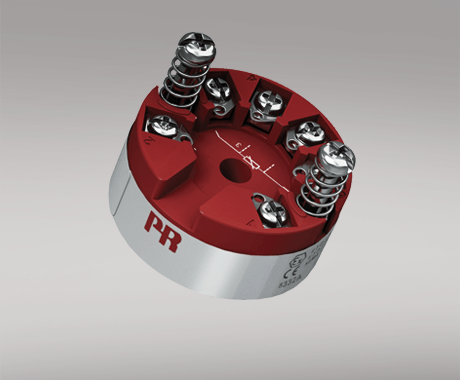

二線制可編程 RTD 變送器 5332D


5332D


二線制可編程 RTD 變送器



5332D



RTD 或 Ohm 輸入

精度: 優于 0,05% 所設量程

可設定傳感器故障狀態

標準 DIN B 型傳感器頭部安裝


應用

Pt100...Pt1000 或 Ni100...Ni1000 傳感器線性化溫度測量。

轉換線性電阻阻值變化為標準模擬量電流信號,例如:閥信號,或歐姆輸出液位計。

技術特點

用戶在幾秒鐘內就可完成對 PR5332D 的編程,從而在所有由規范定義的量程內測量溫度。

專用可編程非隔離 4 線制 RTD 變送器。

RTD 和電阻輸入 具有用于 2-、3-、和 4-線制連接的電纜自動補償。

持續監測重要的儲存數據,以保障使用安全。


安裝調試

標準 DIN B 型傳感器頭部安裝。


環境條件

工作溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級(外殼/端子) IP68 / IP00


機械規格

結構尺寸 ? 44 x 20,2 mm

重量(大約) 50 g

導線規格 1 x 1,5 mm2 絞線

螺絲端子力矩 0,4 Nm


常用規格


電源

電源電壓 7,2...30 VDC

部功耗 25 mW…0,7 W


響應時間

響應時間(可設定) 1...60 s

電壓降 7,2 VDC

預熱時間 5 分鐘

上電后至穩定輸出 4.5 s

程序設計 Loop Link

信噪比 最小 60 dB

EEPROM 錯誤校驗 < 3,5 s

精度 優于 0,05% 所設量程

信號動態范圍,輸入 20 bit

信號動態范圍,輸出 16 bit

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程


輸入規格


常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt100, Ni100, lin. R

電纜電阻 5 Ω (最大)

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響(3-/4-線) < 0,002 Ω / Ω

傳感器故障檢測 Yes

線性電阻輸入

線性電阻 最小…最大 0 Ω...5000 Ω


輸出規格


常用輸出規格

更新時間 440 ms

電流輸出

信號范圍 4…20 mA

最小信號范圍 16 mA

負載(@電流輸出) ≤ (Vsupply - 7,2) / 0,023 [Ω]

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

所設量程 = 當前所選范圍

I.S. / Ex marking

ATEX II 1 G Ex ia IIC T6...T4 Ga, II 2 D Ex ia IIIC Db, I M1 Ex ia I Ma

IECEx Ex ia IIC T6...T4 Ga, Ex ia IIIC Db, Ex ia I Ma

FM, US Cl. I, Div. 1, Gr. A, B, C, D T4/T6; Cl. I Zone 0, AEx ia IIC T4/T6; Cl. 1, Div. 2, Gr. A, B, C, D, T4/T6

CSA Cl. I, Div. 1, Gr. A, B, C, D Ex ia IIC, Ga


符合標準

EMC 2014/30/EU & UK SI 2016/1091

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011


認證

ATEX DEKRA 20ATEX0095X

IECEx DEK 20.0059X

FM FM17US0013X

CSA 1125003

INMETRO DEKRA 16.0013 X

EAC Ex RU C-DK.HA65.B.00355/19
