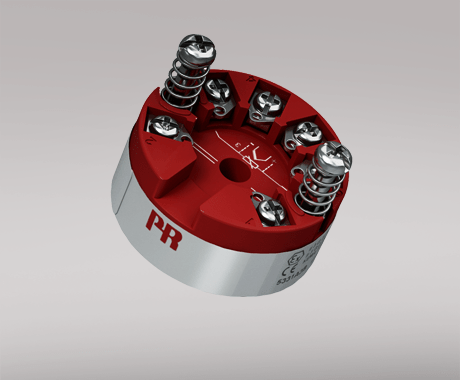

二線制可編程變送器 5331A


5331A


二線制可編程變送器



5331A



RTD,TC,Ohm 或 mV 信號輸入

超高測量精度

1.5 kVAC 電氣隔離性能

可設定傳感器故障狀態

標準 DIN B型傳感器頭部安裝


應用

Pt100...Pt1000,Ni100...Ni1000 或 TC 傳感器線性化溫度測量。

轉換線性電阻阻值變化為標準模擬量電流信號,例如:閥信號,或歐姆輸出液位計。

轉換雙極性 mV 信號為標準 4...20 mA 電流信號。


技術特點

參數設定簡單方便。

2-,3- 和 4-線 RTD 和電阻輸入電纜自動補償。

持續監測重要數據,保障使用安全。


安裝調試

標準 DIN B型傳感器頭部安裝,或使用附件 8421 實現標準 DIN 導軌安裝。


環境條件

工作溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級(外殼/端子) IP68 / IP00


機械規格

結構尺寸 ? 44 x 20,2 mm

重量(大約) 50 g

導線規格 1 x 1,5 mm2 絞線

螺絲端子力矩 0,4 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g


常用規格


電源

電源電壓 7,2...35 VDC

部功耗 25 mW…0,8 W

隔離電壓

隔離電壓,測試/工作 1,5 kVAC / 50 VAC

響應時間

響應時間(可設定) 1...60 s

電壓降 7,2 VDC

預熱時間 5 分鐘

上電后至穩定輸出 4.5 s

程序設計 Loop Link

信噪比 最小 60 dB

EEPROM 錯誤校驗 < 3,5 s

精度 優于 0,05% 所設量程

信號動態范圍,輸入 20 bit

信號動態范圍,輸出 16 bit

電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程


輸入規格


常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt100, Ni100, lin. R

電纜電阻 5 Ω (最大)

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響(3-/4-線) < 0,002 Ω / Ω

傳感器故障檢測 Yes

線性電阻輸入

線性電阻 最小…最大 0 Ω...5000 Ω

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償(CJC) < ±1,0°C

傳感器故障檢測 Yes

傳感器故障電流:測量時/其它 Nom. 33 μA / 0 μA

電壓輸入

測量范圍 -12...800 mV

最小測量范圍(量程) 5 mV

輸入電阻 10 MΩ


輸出規格


電流輸出

信號范圍 4…20 mA

最小信號范圍 16 mA

負載(@電流輸出) ≤ (Vsupply - 7,2) / 0,023 [Ω]

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

常用輸出規格

更新時間 440 ms

所設量程 = 當前所選范圍

I.S. / Ex marking

ATEX II 3 G Ex nA [ic] IIC T6...T4 Gc, II 3 G Ex ec [ic] IIC T6...T4 Gc, II 3 G Ex ic IIC T6...T4 Gc, II 3 D Ex ic IIIC Dc

IECEx Ex nA [ic] IIC T6…T4 Gc, Ex ec [ic] IIC T6…T4 Gc, Ex ic IIC T6…T4 Gc, Ex ic IIIC Dc

CSA Cl. I, Div. 2, Gp. A, B, C, D T6...T4, Ex nA[ic] IIC T6…T4 Gc

INMETRO Ex nA [ic] IIC T6...T4 Gc, Ex ic IIC T6...T4 Gc, Ex ic IIIC Dc


符合標準

EMC 2014/30/EU & UK SI 2016/1091

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011


認證

ATEX DEKRA 20ATEX0096X

IECEx DEK 20.0059X

CSA 1125003

INMETRO DEKRA 16.0013 X

DNV Marine TAA0000101

EAC Ex RU C-DK.HA65.B.00355/19
