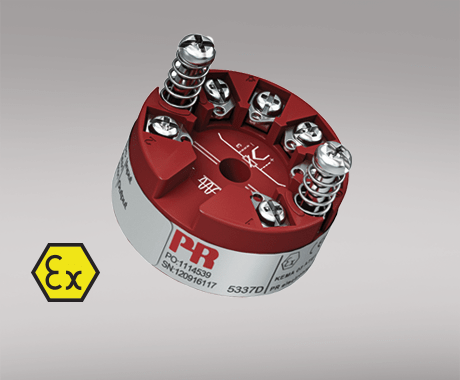

二線制 HART 變送器
5337D
RTD,TC,Ohm 和雙極性 mV 信號輸入
兩路模擬量輸入和五個設備變量(帶狀態變量)
HART 5 或 HART 7 協議版本切換
符合 SIL 應用要求的硬件評估
安裝于危險氣體和粉塵區域
應用
TC 或 RTD 傳感器線性化溫度測量,例如 Pt100 和 Ni100。
兩個 RTD 或 TC 輸入信號單值、差值或平均值 4...20 mA 模擬量 PV 值輸出,以及 HART 通訊。
轉換線性電阻阻值變化為標準模擬量電流信號,例如:閥信號,或歐姆輸出液位計。
轉換雙極性 mV 信號為標準 4...20 mA 電流信號。
HART 7 多點通訊模式下可連接多達63個變送器進行數字通訊。
技術特點
HART 5 或 HART 7 協議版本可通過參數調節切換。
HART 7 協議提供:
? 長位號名,可多達32個字符。
? 增強的突發傳送模式(Burst Mode)以及帶時間標簽的事件通知。
? 設備變量和狀態可以映射到任何動態變量 PV,SV,TV 或 QV。
? 帶記錄和匯總數據的過程信號趨勢測量。
? 帶時間標簽的自動事件通知。
? 具備更高通訊效率的指令集。
5337D 按照嚴格的安全要求進行設計,因此適用于 SIL 安裝應用。
持續監測重要數據,保障使用安全。
符合 NAMUR NE21 要求,5337 HART 變送器能在嚴苛 EMC 環境下提供頂級的測量性能。此外,5337D 也同時符合 NAMUR NE43 和 NE89 標準要求。
安裝調試
標準 DIN B型傳感器頭部安裝。
通過標準 HART 或 PR 5909 通訊器設定參數。
環境條件
工作溫度 -40°C 至 +85°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級(外殼/端子) IP68 / IP00
機械規格
結構尺寸 ? 44 x 20,2 mm
重量(大約) 50 g
導線規格 1 x 1,5 mm2 絞線
螺絲端子力矩 0,4 Nm
抗振規格 IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g
常用規格
電源
電源電壓 8,0...30 VDC
隔離電壓
隔離電壓,測試/工作 1,5 kVAC / 50 VAC
響應時間
響應時間(可設定) 1...60 s
電壓降 8,0 VDC
程序設計 Loop Link & HART
信噪比 > 60 dB
精度 優于 0,05% 所設量程
信號動態范圍,輸入 22 bit
信號動態范圍,輸出 16 bit
EMC 電磁兼容對精度的影響 < ±0,1% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程
輸入規格
常用輸入規格
最大偏移量 所選輸入類型最大值的 50%
RTD 輸入
RTD 類型 Pt50/100/200/500/1000; Ni50/100/120/1000
電纜電阻 5 Ω(單根導線可以高達 50 Ω,前提是測量精度會降低)
傳感器電流 額定 0,2 mA
TC 輸入
熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端補償(CJC) 固定補償,通過Pt100 或 Ni100 傳感器實現內部或外部補償
電壓輸入
測量范圍 -800...+800 mV
最小測量范圍(量程) 2,5 mV
輸入電阻 10 MΩ
輸出規格
電流輸出
信號范圍 4…20 mA
最小信號范圍 16 mA
負載(@電流輸出) ≤ (Vsupply - 8) / 0,023 [Ω]
傳感器故障報警輸出 可設定 3,5…23 mA
符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA
常用輸出規格
更新時間 440 ms
HART 協議版本 HART 7 和 HART 5
I.S. / Ex marking
ATEX II 1 G Ex ia IIC T6...T4 Ga, II 2 D Ex ia IIIC Db, I M1 Ex ia I Ma
IECEx Ex ia IIC T6...T4 Ga, Ex ia IIIC Db, Ex ia I Ma
FM, US Cl. I, Div. 1, Gr. A, B, C, D T4/T6; Cl. I Zone 0, AEx ia IIC T4/T6; Cl. 1, Div. 2, Gr. A, B, C, D, T4/T6
CSA Cl. I, Div. 1, Gr. A, B, C, D Ex ia IIC, Ga
INMETRO Ex ia IIC T6...T4 Ga, Ex ia IIIC Da, Ex ia I Ma
符合標準
EMC 2014/30/EU & UK SI 2016/1091
ATEX 2014/34/EU & UK SI 2016/1107
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011
認證
DNV Marine TAA0000101
ATEX DEKRA 20ATEX0108X
IECEx DEK 20.0063X
FM FM17US0013X
CSA 1125003
INMETRO DEKRA 18.0002X
EAC Ex RU C-DK.HA65.B.00355/19
SIL 符合 SIL 應用要求的硬件評估
