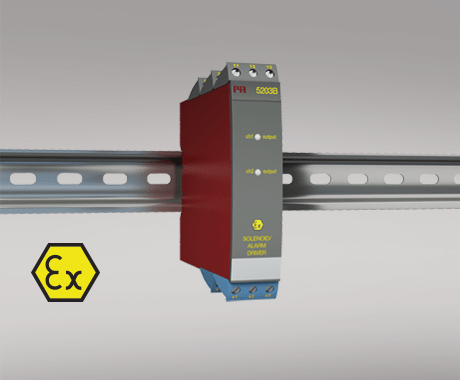

電磁閥/警報燈驅動器
5203B
單/雙通道版本
危險區域電磁閥驅動安全柵
3- / 5-端口 3,75 kVAC 電氣隔離
輸至危險區域的數字量控制電壓
交直流通用電源供電
應用
危險區域電磁閥開/關驅動安全柵。
危險區域警報燈和喇叭驅動安全柵。
危險區域其他電壓控制開/關設備驅動安全柵。
技術特點
PR5203B 通過數字量輸入信號控制安全輸出電壓。
電源,輸入與輸出的浮地和電氣都相互獨立。
安裝調試
標準垂直或水平 DIN 導軌安裝。選用雙通道版本時,每米DIN 導軌可以實現多達84個通道。
注意
不適用于需要符合最新 ATEX 標準認證的新安裝 - 有關詳細信息,請參閱 ATEX 證書 DEMKO 99ATEX126257 和歐盟符合性聲明。
環境條件
工作溫度 -20°C 至 +60°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級 IP20
機械規格
結構尺寸(高x寬x深) 109 x 23,5 x 130 mm
重量(大約) 230 g
導線規格 1 x 2,5 mm2 絞線
螺絲端子力矩 0,5 Nm
常用規格
電源
電源電壓,通用 21,6...253 VAC,50...60 Hz 或 19,2...300 VDC
熔斷器 400 mA SB / 250 VAC
最大功耗 ≤ 4 W(雙通道)
部功耗 ≤ 2 W(雙通道)
隔離電壓
隔離電壓,測試/工作 3,75 kVAC / 250 VAC
PELV/SELV IEC 61140
最高頻率 20 Hz
EMC 電磁兼容對精度的影響 < ±0,5% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程
輸入規格
NPN 和機械開關
低電平觸發標準 ≤ 4,0 VDC
高電平觸發標準 ≥ 7,0 VDC
最大外接電壓 28 VDC
輸入阻抗 3,48 kΩ
PNP
低電平觸發標準 ≤ 4,0 VDC
高電平觸發標準 ≥ 7,0 VDC
最大外接電壓 28 VDC
輸入阻抗 3,48 kΩ
輸出規格
輸出電壓 請查看手冊中的 Ex 數據
輸出電流 請查看手冊中的 Ex 數據
輸出波紋 < 40 mVRMS
符合標準
EMC 2014/30/EU
LVD 2014/35/EU
EAC TR-CU 020/2011
認證
ATEX DEMKO 99ATEX126257, II (1) GD [EEx ia] IIC
c UL us, UL 913 E233311
EAC Ex RU C-DK.HA65.B.00355/19
