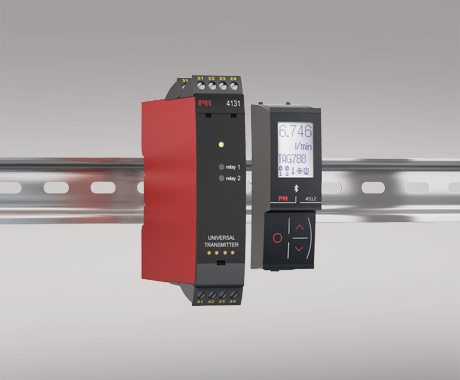

通用開關放大器 4131


4131


通用開關放大器



4131



RTD、TC、Ohm、電位器、mA 和 V 的輸入

2 個可調報警限值

經 FM 批準,可安裝在 Div. 2 區

2 個繼電器輸出

通用交流或直流電源


高級功能

帶有 2 對無源繼電器觸點(經配置可適用于任何應用)的過程控制。

帶有窗口功能的開關放大器,允許繼電器在輸入量程的高低設定點內改變狀態。

繼電器閉鎖功能,在繼電器激活后只能進行手動重置。

配備先進的傳感器故障監控,其中一個繼電器將保持傳感器故障前的狀態,從而允許過程繼續進行。另一個繼電器經設置可用于傳感器故障報警,以便立即更換故障傳感器。


技術特點

4131 與 PR 4500 顯示/編程裝置聯用時,可對所有參數進行修改以適用于任何應用。4131 配有電子硬件開關,因此不必打開設備設置 DIP 撥碼開關。

前側綠色 LED 指示正常運行和故障情況。每個激活的輸出繼電器都將亮起一盞黃色 LED。

持續監測重要的儲存數據,以保障使用安全。

3 端口 2.3 kVAC 電氣隔離。

安裝/調試/編程

功耗非常低意味著設備可以并排安裝,而無需留有空隙,即使在 60°C 的環境溫度下也是如此。

配置、監測、兩點過程校準等操作都可使用 PR 生產的 PR4500 可拆卸顯示屏完成。

所有編程操作都可設置密碼保護。


環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP20


機械規格

結構尺寸(高x寬x深) 109 x 23,5 x 104 mm

結構尺寸(高x寬x深)- 安裝了 PR 4500 時 109 x 23,5 x 131 mm

重量(大約) 170 g

重量(包含4501 / 451x) 185 g / 200 g

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g


常用規格

電源

電源電壓,通用 21,6...253 VAC,50...60 Hz 或 19,2...300 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 ≤ 2,0 W

最大部功耗 ≤ 2,0 W

隔離電壓

隔離電壓,測試/工作 2,3 kVAC / 250 VAC

響應時間

溫度輸入(0...90%, 100...10%) ≤ 1 s

mA / V 輸入(0...90%, 100...10%) ≤ 400 ms

輔助電源

2線制供電(端子 44...43) 25...16 VDC / 0...20 mA

程序設計 PR 4500通信接口

信噪比 最小 60 dB (0...100 kHz)

精度 優于 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程


輸入規格

RTD 輸入

RTD 類型 Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100

電纜電阻 50 Ω (最大)

傳感器電流 額定 0,2 mA

傳感器電纜電阻對精度的影響(3-/4-線) < 0,002 Ω / Ω

傳感器故障檢測 Yes

短路檢測 < 15 Ω

線性電阻輸入

線性電阻 最小…最大 0 Ω...10000 Ω

電位器輸入

電位器 最小…最大 10 Ω...100 kΩ

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償(CJC),通過內置傳感器的連接器5910實現外部補償 20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C

冷端補償(CJC),通過內置傳感器實現內部補償 ±(2,0°C + 0,4°C * Δt)

傳感器故障檢測 Yes

傳感器故障電流:測量時/其它 額定 2 μA / 0 μA

電流輸入

測量范圍 0...23 mA

可調測量范圍 0...20 和 4...20 mA

輸入電阻 額定 20 Ω + PTC 50 Ω

電壓輸入

測量范圍 0...12 VDC

可設定測量范圍 0/0,2...1, 0/1...5, 0/2...10 VDC

輸入電阻 額定 10 MΩ


輸出規格

繼電器輸出

繼電器功能 開關點,窗口功能,傳感器故障報警,輸出鎖存功能,上電和斷電狀態指示

遲滯 0...100%

ON 和 OFF 延遲 0...3600 s

最大電壓 250 VRMS

最大電流 2 AAC 或 1 ADC

最大 AC 功率 500 VA

傳感器故障輸出反應 中斷/增大/保持

所設量程 = 當前所選范圍


符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC LVD TR-CU 004/2011


認證
c UL us, UL 508 E231911

FM 3025177

DNV Marine TAA0000101

EU RO MR Type Approval MRA000000Z
