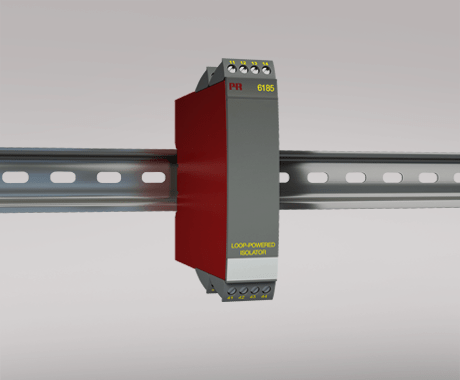

信號回路隔離器 6185


6185


信號回路隔離器



6185



單/雙或4通道電氣隔離
標準 DIN 軌道安裝
無需單獨供電
快速響應時間
高噪聲抑制


應用

模擬量電流信號電氣隔離。

消除接地環路和測量浮地信號。

無論在技術或是成本上,都是 SCADA 和 PLC 系統電流信號電氣隔離的絕佳選擇。

需要符合 NAMUR(傳感器故障檢測)標準保證信號傳輸質量的應用。


技術特點

PR 6185 無需單獨供電,僅由電流輸入信號驅動,自身壓降最大 1,8 VDC。

輸入端子帶過電壓和極性反接保護。

每個通道壓降可通過公式計算:Vdrop = 1,8 + (Iout. * Rload)。

輸出電壓上限為 15 VDC。

輸入與輸出的浮地和電氣都相互獨立。


安裝調試

標準垂直或水平 DIN 導軌安裝。由于安裝無需間隙,因此每米 DIN 導軌可以安裝多達168個通道。


環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP20


機械規格

結構尺寸(高x寬x深) 109 x 23,5 x 104 mm

重量(大約) 55 / 180 / 230 g(1 / 2 / 4 通道)

DIN軌類型 DIN 46277

導線規格 1 x 2,5 mm2 絞線

螺絲端子力矩 0,5 Nm


常用規格


電源

部功耗,每個通道 40 mW

隔離電壓

測試電壓 2 kVAC

響應時間

響應時間 (0...90%, 100...10%) < 4 ms

電壓降 < 1,8 VDC,最小 1,8 V + (Iout.*Rload),最大

信噪比 最小 60 dB (0...100 kHz)

精度 優于 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程


輸入規格

電流輸入

測量范圍 0...23 mA

輸入電阻 ≈ 90 Ω + Rload (@ 20 mA)


輸出規格

電流輸出

信號范圍 0...23 mA

最小信號范圍 1:1

負載(@電流輸出) ≤ 600 Ω

負載穩定性 ≤ 0,03% 所設量程 / 100 Ω

電流限值 50 mA

電壓限值 15 VDC

所設量程 = 當前所選范圍


符合標準

EMC 2014/30/EU & UK SI 2016/1091

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011
