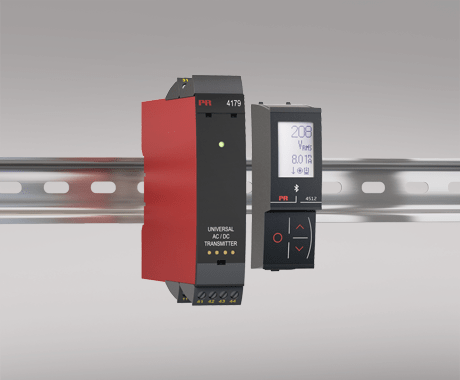

通用 AC / DC 變送器 4179


4179


通用 AC / DC 變送器



4179



測量交流電流和電壓信號,并將其轉換為單/雙極性直流電流和電壓信號

輸出無源或有源電流信號

通過 PR 4500 配置,過程監控和故障診斷

響應時間 < 0.75 秒,精度優于 0.3%

通用電源供電 21.6…253 VAC / 19.2…300 VDC


應用

0…5 AAC RMS 范圍可以準確測量市場上主流的電流互感器。

0…300 VAC RMS 范圍允許精確的監控電源電壓。

4179 可以測量標準輸入范圍,也可以自由配置用戶自定義的輸入范圍。

將窄交流電流/電壓輸入轉換為寬雙極性或單極性輸出,例如 0…1 VAC RMS 輸入 = ±10 V 或 4…20 mA 輸出,最小跨度為 0.5 AAC RMS 或 0.5 VAC RMS 。

可拆卸的 PR 4500 顯示屏提供增強診斷功能。

可配置的輸入限值,控制輸出值,增加安全性。

4179 按照嚴格的安全要求進行設計,因此適用于 SIL 2 安裝應用。

適用于符合 ISO-13849 標準的性能等級(PL)為“d”的系統。


技術特點

運用最新的模擬和數字技術,獲得最高的精度和抗干擾能力。 通過選擇 S4…20 mA 可以獲得輸出安全反饋。

測量交流電流/電壓信號的響應時間 < 0.75 秒。

電流輸出負載高達 800 歐姆,可調響應時間為 0.0…60.0 秒。

卓越的 mA 輸出負載穩定性 <0.001% 所設量程 / 100 歐姆。

符合 NAMUR NE21 標準要求,確保在惡劣的 EMC 環境中仍能保持高精度。

符合 NAMUR NE43 標準要求,允許控制系統輕松檢測輸入故障。

每個模塊都經過高達 2 .3 kVAC ,3 端口電氣隔離測試。

優異的信噪比 > 60 dB。


安裝調試

極低的功耗意味著即使在 60°C 環境溫度下,也可以并排安裝無需間隙。

可拆卸的 PR 4500 顯板實現參數配置,過程監控,2 點過程校準和更多功能。

所有參數密碼保護。


環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -20°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP20

安裝條件 污染等級 2 & 測量/過壓等級 II


機械規格

結構尺寸(高x寬x深) 109 x 23,5 x 104 mm

結構尺寸(高x寬x深)- 安裝了 PR 4500 時 109 x 23,5 x 131 mm

重量(大約) 155 g

重量(包含4501 / 451x) 170 g / 185 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g


常用規格


電源

電源電壓,通用 21,6...253 VAC,50...60 Hz 或 19,2...300 VDC

最大功耗 ≤ 1,8 W 額定

部功耗 ≤ 2,5 W

隔離電壓

測試電壓 2,3 kVAC

工作電壓 250 VAC (增強) / 500 VAC (基本)

響應時間

響應時間 (0...90%, 100...10%) < 0,75 s

程序設計 PR 4500通信接口

信號動態范圍,輸入 20 bit

信號動態范圍,輸出 18 bit

信噪比 > 60 dB

輸出參考共模抑制比 0.02 ppm / VHz

精度 優于 0,3% 所設量程*

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程*

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程*

所設定的量程 = 選定的標準范圍


輸入規格

電流輸入

信號范圍 0...5 AAC / 40...400 Hz

最大輸入限制 6,00 AAC @ 40°C

可調測量范圍 0...0,5; 0…1; 0…2,5 & 0...5 AAC

自定義配置的信號范圍 0...5 AAC / 40...400 Hz

最小測量范圍(量程) 0,5 AAC

輸入電阻 額定 < 0,07 Ω

電壓輸入

信號范圍 0...300 VAC / 40...400 Hz

可設定測量范圍 0...0.5, 0...1, 0...2.83, 0…5, 0…120, 0…230 & 0…300 VAC

自定義配置的信號范圍 0...300 VAC / 40...400 Hz

最小測量范圍(量程) 0,5 VAC

輸入電阻 額定 3 MΩ || 100 pF


輸出規格

有源單極性和雙極性 mA 輸出

可設定范圍 0...20, 4...20 和 S4...20 mA ±10 和 ±20 mA

正向或反向輸出

負載(@電流輸出) ≤ 800 Ω

V-curve 功能,有源信號,100-0-100% 20-0-20 mA

無源二線制 mA 輸出

可設定范圍 0...20 和 4...20 mA 正向或反向輸出

V-curve 功能,100-0-100% 20-0-20 mA

外部回路供電 3,5...30 V

電流輸出

信號范圍 0...23 mA(單極性) -23...+23 mA(雙極性)

電流限值 ≤ 28 mA(單極性) ± 28 mA(雙極性)

負載穩定性 ≤ 0.001% of span / 100 Ω

響應時間(可設定) 0.0...60.0 s

電壓輸出

可設定信號范圍 0/0,2...1; 0/1...5 ; 0/2...10; 1...0,2/0; 5...1/0; 10...2/0 V ±1,±5 和 ±10 V

正向或反向輸出

V-curve 功能,100-0-100% 1-0-1, 5-0-5 和 10-0-10 V

負載(@電壓輸出) ≥ 500 kΩ

響應時間(可設定) 0.0...60,0 s


符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011


認證

c UL us, UL 508 E248256

SIL 符合 SIL 應用要求的硬件評估

NB

* / ** 對于用戶自定義信號范圍,一般精度和 EMC 規格為滿量程的 0.3%
