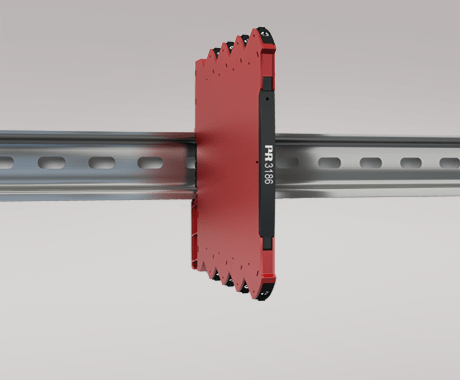

二線制信號隔離器 3186


3186


二線制信號隔離器



3186



單/雙通道二線制變送器隔離器/電流隔離器

1:1 標準電流信號隔離,信號范圍 3.5...23 mA

低通道壓降和快速響應時間 < 5 ms

精度優秀,優于 0.05%

6.1 mm 超薄外殼


應用

3186A 是 1:1 回路供電輸出,二線制變送器電流回路信號隔離器,測量無源輸入信號。

3186B 是 1:1 回路供電輸出,有源電流回路信號隔離器,測量有源輸入信號。

無論在技術或是成本上,是電氣隔離的絕佳選擇。

能有效抑制浪涌電流,保護控制系統遠離信號噪聲和瞬變的影響。

消除接地環路和測量浮地信號。

安裝于安全區域或 Zone 2 和 Cl. 1 Div 2 區域。


技術特點

3186 無需單獨供電,由二線制回路電壓驅動。

寬電壓范圍 6...35 V。

低輸入到輸出壓降,典型值 2.5 V(3186A)。

低輸入壓降 ≤ 3 V(3186B),即便在輸出端沒有加載回路電壓時。

極高的轉換精度,優于 0.05%(在 3.8…20.5 mA 范圍內)。

信號范圍為 3.5...23 mA,意味著 3186 符合 NAMUR NE43 標準要求。

輸入與輸出的浮地和電氣都相互獨立。

高電氣隔離性能 2.5 kVAC。

快速響應時間 < 5 ms。

卓越的信噪比 > 60 dB。


安裝調試

每米 DIN 導軌可以實現多達330個通道。

操作溫度范圍廣 -25...+70°C。


環境條件

工作溫度 -25°C 至 +70°C

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP20

安裝條件 污染等級 2 & 測量/過壓等級 II


機械規格

結構尺寸(高x寬x深) 113 x 6,1 x 115 mm

重量(大約) 70 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,5 mm2 / AWG 26...12 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g


常用規格

電源

電源電壓 6...35 VDC

部功耗,每個通道 50 mW (3186A) Vterminal x I (3186B)

隔離電壓

隔離電壓,測試/工作 2,5 kVAC / 300 VAC (增強隔)

Zone 2 / Div. 2 250 VAC

響應時間

響應時間 (0...90%, 100...10%) < 5 ms

信噪比 > 60 dB

信號動態范圍,輸入 模擬信號鏈

信號動態范圍,輸出 模擬信號鏈

精度 優于 0,05%

截止頻率(3 dB) 100 Hz

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程


輸入規格

電流輸入

測量范圍 3,5...23 mA

輸入到輸出電壓降,典型值 2,5 V (3186A)

輸入壓降典型值: 輸出供電和未供電情況下 ≤ 3 V (3186B)

2線制變送器供電 3,5...32,5 V

信號轉換 1:1


輸出規格

電流輸出

信號范圍 3,5...23 mA

信號范圍,輸入至輸出 3,8...20,5 mA

輸出回路電流限值,額定 24 mA

輸出電流過載,最大 50 mA

I.S. / Ex marking

ATEX II 3 G Ex ec IIC T4 Gc

IECEx Ex ec IIC T4 Gc

FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, AEx nA IIC T4

FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, Ex nA IIC T4

EAC Ex 2Ex nA IIC T4 Gc X


符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011


認證

ATEX KEMA 10ATEX0147 X

IECEx KEM 10.0068X

UKEX DEKRA 21UKEX0055X

c FM us FM17US0004X / FM17CA0003X

c UL us, UL 61010-1 E314307

CCC 2020322310003554

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA00001RW
