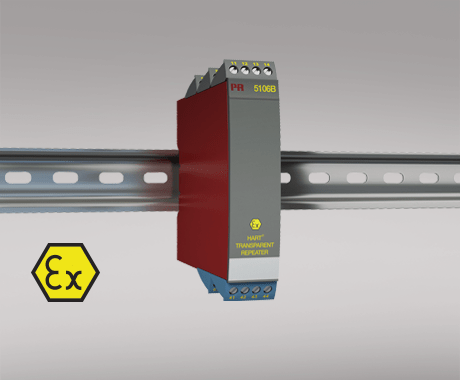

HART 透明中繼器
5106B
3- / 5-端口 3,75 kVAC 電氣隔離
低響應時間
Ex / I.S. 區域2線制供電 > 17 V
單/雙通道版本
交直流通用電源供電
應用
危險區域二線制 HART 變送器的安全柵和供電電源。
接收來自危險區域模擬量電流和 HART 信號的安全柵。
接收來自危險區域模擬量電流信號的低響應時間隔離安全柵。
技術特點
PR5106B 主要處理的是 4...20 mA 信號。
PR5106B 是基于微處理器技術的增益和偏置。模擬量信號的傳輸響應時間小于 25 ms。
輸入,輸出,電源的浮地和電氣都相互獨立。
輸出有源電流信號,或二線制電流信號。
安裝調試
標準垂直或水平 DIN 導軌安裝。選用雙通道版本時,每米 DIN 導軌可以實現多達84個通道。
注意
不適用于需要符合最新 ATEX 標準認證的新安裝 - 有關詳細信息,請參閱 ATEX 證書 DEMKO 00ATEX127483 和歐盟符合性聲明。
環境條件
工作溫度 -20°C 至 +60°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級 IP20
機械規格
結構尺寸(高x寬x深) 109 x 23,5 x 130 mm
重量(大約) 245 g
DIN軌類型 DIN 46277
導線規格 1 x 2,5 mm2 絞線
螺絲端子力矩 0,5 Nm
常用規格
電源
電源電壓,通用 21,6...253 VAC,50...60 Hz 或 19,2...300 VDC
熔斷器 400 mA SB / 250 VAC
最大功耗 ≤ 3 W(雙通道)
部功耗 ≤ 2 W(雙通道)
隔離電壓
隔離電壓,測試/工作 3,75 kVAC / 250 VAC
PELV/SELV IEC 61140
響應時間
響應時間 (0...90%, 100...10%) < 25 ms
輔助電源
2線制供電(端子 44...42 和 54...52) 25...17 VDC / 0...20 mA
信噪比 最小 60 dB (0...100 kHz)
精度 優于 0,1% 所設量程
電源電壓變化對精度的影響 < ±10 μA
EMC 電磁兼容對精度的影響 < ±0,5% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程
輸入規格
電流輸入
測量范圍 4...20 mA
最小測量范圍(量程) 16 mA
輸入電阻:有源單元 額定 10 Ω
輸入電阻:無源單元 RSHUNT = ∞, VDROP < 4 V
輸出規格
電流輸出
信號范圍 4…20 mA
最小信號范圍 16 mA
負載(@電流輸出) ≤ 600 Ω
負載穩定性 ≤ 0,01% 所設量程 / 100 Ω
電流限值 ≤ 28 mA
無源二線制 mA 輸出
信號范圍 4...20 mA
最大外部2線制供電 29 VDC
外部2線制電源電壓變化的影響 < 0,005% 所設量程 / V
輸出波紋 < 3 mVRMS HART 通訊時
所設量程 = 當前所選范圍
符合標準
EMC 2014/30/EU
LVD 2014/35/EU
EAC TR-CU 020/2011
認證
ATEX DEMKO 00ATEX127483, II (1) G [EEx ia] IIC
c UL us, UL 913 E233311
EAC Ex RU C-DK.HA65.B.00355/19
