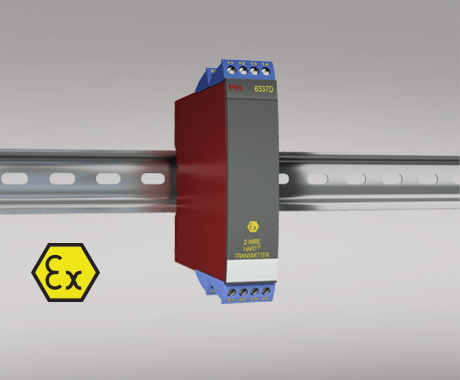

二線制 HART 變送器 6337D


6337D


二線制 HART 變送器



6337D



單/雙通道 RTD,TC,Ohm 和雙極性 mV 信號輸入

兩路模擬量輸入和五個設備變量(帶狀態變量)

HART 5 或 HART 7 協議版本切換

符合 SIL 應用要求的硬件評估

安裝于危險氣體和粉塵區域,DIN 軌道


應用

TC 或 RTD 傳感器線性化溫度測量,例如 Pt100 和 Ni100。

兩個 RTD 或 TC 輸入信號單值、差值或平均值 4...20 mA 模擬量 PV 值輸出,以及 HART 通訊。

轉換線性電阻阻值變化為標準模擬量電流信號,例如:閥信號,或歐姆輸出液位計。

轉換雙極性 mV 信號為標準 4...20 mA 電流信號。

HART 7 多點通訊模式下可連接多達63個變送器進行數字通訊。


技術特點

HART 5 或 HART 7 協議版本可通過參數調節切換。

HART 7 協議提供:

? 長位號名,可多達32個字符。

? 增強的突發傳送模式(Burst Mode)以及帶時間標簽的事件通知。

? 設備變量和狀態可以映射到任何動態變量 PV,SV,TV 或 QV。

? 帶記錄和匯總數據的過程信號趨勢測量。

? 帶時間標簽的自動事件通知。

? 具備更高通訊效率的指令集。

6337D 按照嚴格的安全要求進行設計,因此適用于 SIL 安裝應用。

持續監測重要數據,保障使用安全。

符合 NAMUR NE21 要求,6337D HART 變送器能在嚴苛 EMC 環境下提供頂級的測量性能。此外,6337D 也同時符合 NAMUR NE43 和 NE89 標準要求。


安裝調試

每米 DIN 導軌可以實現多達84個通道。

通過標準 HART 或 PR 5909 通訊器設定參數。

6337D 可以安裝于 zone 0, 1, 2 和 zone 21, 22 包括 mining / Class I/II/III, Div. 1, Gr. A-G。


環境條件

工作溫度 -40°C 至 +85°C

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP20


機械規格

結構尺寸(高x寬x深) 109 x 23,5 x 104 mm

重量(單/雙通道) 150 / 200 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm


常用規格

電源

電源電壓 8,0...30 VDC

部功耗, 1 / 2 通道 19 mW...0.7 / 1.4 W

隔離電壓

隔離電壓,測試/工作 1,5 kVAC / 50 VAC

響應時間

響應時間(可設定) 1...60 s

電壓降 8,0 VDC

程序設計 Loop Link & HART

精度 優于 0,05% 所設量程

信噪比 > 60 dB

EMC 電磁兼容對精度的影響 < ±0,1% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程


輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

RTD 輸入

RTD 類型 Pt50/100/200/500/1000; Ni50/100/120/1000

電纜電阻 5 Ω(單根導線可以高達 50 Ω,前提是測量精度會降低)

傳感器電流 額定 0,2 mA

線性電阻輸入

線性電阻 最小…最大 0 Ω...7000 Ω

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5

冷端補償(CJC) 固定補償,通過Pt100 或 Ni100 傳感器實現內部或外部補償

電壓輸入

測量范圍 -800...+800 mV

最小測量范圍(量程) 2,5 mV

輸入電阻 10 MΩ


輸出規格

電流輸出

信號范圍 4…20 mA

最小信號范圍 16 mA

負載(@電流輸出) ≤ (Vsupply - 8) / 0,023 [Ω]

傳感器故障報警輸出 可設定 3,5…23 mA

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

常用輸出規格

更新時間 440 ms

HART 協議版本 HART 7 和 HART 5


符合標準

EMC 2014/30/EU & UK SI 2016/1091

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011


認證

ATEX DEKRA 20ATEX0108X

IECEx DEK 20.0063X

CSA 1125003

FM FM17US0013X

EAC Ex RU C-DK.HA65.B.00355/19

SIL 符合 SIL 應用要求的硬件評估
