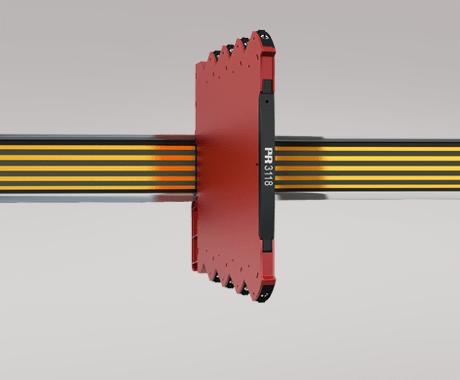

雙極性隔離變送器/分路器 3118


3118


雙極性隔離變送器/分路器



3118



電壓和電流雙極性過程信號轉換為單極性/雙極性信號

多種信號范圍可通過 DIP 撥碼開關選擇

分路器功能:1 個信號輸入和 2 個信號輸出

精度優秀,優于 0.05 % 所選量程,輸出負載穩定性高


應用

3118 是一種隔離變送器和分路器,能將標準雙極性模擬量過程信號轉換為兩路單極性模擬量信號。

該裝置提供 4 端口電氣隔離,可有效抑制浪涌電流,保護控制系統免受瞬態擾動和噪聲干擾。

3118 還能消除接地環路,以及能夠被用來測量浮地信號。

3118 可安裝在安全區域或 Zone 2 和 Cl.1 Div 2 區域,經認證適用于海洋船舶應用。

可輕松將模擬量輸出配置和設定為雙極性信號,范圍為 ±10 mA 和 ±20 mA(*需使用特殊接線方式)。


技術特點

靈活的 24 VDC (±30%) 電源,通過電源導軌或連接器供電。

轉換精度優秀,優于 0.05% 所選量程。

前面綠色 LED 燈指示產品的運行狀態。

所有端子都提供過電壓和極性反接保護。

符合 NAMUR NE21 要求,3118 能在嚴苛 EMC 環境下提供頂級的測量性能。

高電氣隔離性能 2.5 kVAC。

快速響應時間 < 7 ms / > 100 Hz 帶寬 (3 dB) — 10 Hz 帶寬 (3 dB) 阻尼可通過 DIP 撥碼開關調整。

卓越的信噪比 > 60 dB。


安裝調試

通過 DIP 撥碼開關可簡單便捷地配置工廠校準測量范圍。

超低功耗設計,每米 DIN 導軌可安裝 165 個這種裝置,無需任何間隙空間。

工作溫度范圍廣:-25...+70°C。


環境條件

工作溫度 -25°C 至 +70°C

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP20

安裝條件 污染等級 2 & 測量/過壓等級 II


機械規格

結構尺寸(高x寬x深) 113 x 6,1 x 115 mm

重量(大約) 70 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,5 mm2 / AWG 26...12 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g


常用規格

電源

電源電壓 16,8...31,2 VDC

最大功耗 ≤ 1.2 W

最大部功耗 0.43 W

隔離電壓

隔離電壓,測試/工作 2,5 kVAC / 300 VAC (增強隔)

Zone 2 / Div. 2 250 VAC

響應時間

響應時間 (0...90%, 100...10%) < 7 ms 或 < 44 ms

MTBF,依據 IEC 61709 (SN29500) 標準 > 187 年

信噪比 最小 60 dB (0...100 kHz)

信號動態范圍,輸入 模擬信號鏈

信號動態范圍,輸出 模擬信號鏈

程序設計 DIP撥碼開關

截止頻率(3 dB) > 100 Hz 或 10 Hz(通過撥碼開關選擇)

精度 < ±0,05% 所設量程

溫度系數 < ±0,01% 所設量程 / °C

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程


輸入規格

電流輸入

測量范圍 -23...+23 mA

可調測量范圍 ± 10 和 ± 20 mA

輸入壓降 < 1 VDC @ 23 mA

電壓輸入

測量范圍 -11,5...+11,5 V

可設定范圍 ±5 和 ±10 V

輸入電阻 ≥ 1 MΩ


輸出規格

電流輸出

信號范圍 0...23 mA

可設定信號范圍 0 / 4...20 mA

雙極性接線和參數設定 ±10 和 ± 20 mA

負載(@電流輸出) ≤ 300 Ω 單個通道

負載穩定性 0,002% 所設量程 / 100 Ω

電流限值 ≤ 28 mA

電壓輸出

信號范圍 0...10 VDC

可設定信號范圍 0/1...5 和 0/2...10 V

負載(@電壓輸出) ≥ 10 kΩ

所設量程 = 當前所選范圍

I.S. / Ex marking

ATEX II 3 G Ex ec IIC T4 Gc

IECEx Ex ec IIC T4 Gc

FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, AEx nA IIC T4

FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, Ex nA IIC T4


符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011


認證

ATEX KEMA 10ATEX0147 X

IECEx KEM 10.0068X

UKEX DEKRA 21UKEX0055X

c FM us FM17US0004X / FM17CA0003X

c UL us, UL 61010-1 E314307

CCC 2020322310003554

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA00001RW
