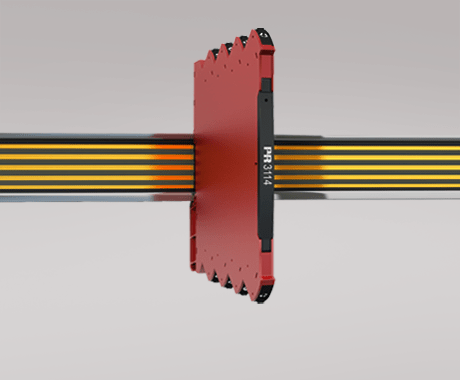

通用隔離變送器 3114

3114

通用隔離變送器

3114

RTD、TC、Ohm、電位器、mA 和 V 的輸入

2 線制供電 > 15 V

I.S. 認證：FM Div. 2, ATEX Zone 2, IECEx Zone 2, UKEX Zone 2

? 電流和電壓輸出

6.1 mm 超薄外殼

應用

通過 RTD 或 TC 傳感器執行線性電子溫度測量。

將線性電阻變化轉化為標準模擬量電流 / 電壓信號，例如電磁閥和蝶閥或其它附帶電位器的線性移動設備。

用于 2 線制變送器的電源模塊和信號隔離器。

過程控制帶標準模擬量輸出。

模擬量信號電氣隔離，以及浮地信號的測量。

技術特點

前側綠色 LED 指示正常運行和故障情況。

出于安全考慮，設備會持續檢查重要的儲存數據。

2.5 kVAC，3 端口電氣隔離。

編程

使用 PR 4500 可拆卸通訊接口，通過 PR 4590 顯示面板底座進行配置、監測和診斷。 3114 配有電子硬件開關，因此不必打開設 備設置 DIP 撥碼開關。

所有編程操作均可設置密碼保護。

7 種語言的滾動幫助文本。

安裝

即使在 70°C 的環境溫度下，也可以在標準 DIN 導軌上無間隙地并排、水平和垂直安裝設備。

設備可單獨供電或安裝于 PR 9400 電源導軌之上。

窄小的 6.1 mm 外殼支持每米 DIN 導軌安裝多達 163 個此類裝置。

環境條件

工作溫度 -25°C 至 +70°C

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH （無冷凝）

防護等級 IP20

安裝條件污染等級 2 & 測量/過壓等級 II

機械規格

結構尺寸（高x寬x深） 113 x 6,1 x 115 mm

重量（大約） 70 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,5 mm2 / AWG 26...12 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g

常用規格

電源

電源電壓 16,8...31,2 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 ≤ 1.2 W

最大部功耗 0.65 W

隔離電壓

隔離電壓，測試/工作 2,5 kVAC / 300 VAC (增強隔)

Zone 2 / Div. 2 250 VAC

響應時間

溫度輸入（0...90%， 100...10%） ≤ 1 s

mA / V 輸入（0...90%， 100...10%） ≤ 400 ms

信噪比最小 60 dB (0...100 kHz)

信號動態范圍，輸入 24 bit

信號動態范圍，輸出 16 bit

程序設計 ConfigMate 4590

精度優于 0,1% 所設量程

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格

RTD 輸入

RTD 類型 Pt10/20/50/100/200/250/300/Pt400/500/1000; Ni50/100/120/1000

電纜電阻 50 Ω (最大)

傳感器電流額定 0,2 mA

傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω

傳感器故障檢測 Yes

短路檢測 < 15 Ω

線性電阻輸入

線性電阻最小…最大 0 Ω...10000 Ω

電位器輸入

電位器最小…最大 10 Ω...100 kΩ

TC 輸入

熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR

冷端補償（CJC），通過內置傳感器實現內部補償 ±(2,0°C + 0,4°C * Δt)

傳感器故障檢測 Yes

傳感器故障電流：測量時/其它額定 2 μA / 0 μA

電流輸入

測量范圍 0...23 mA

可調測量范圍 0...20 和 4...20 mA

輸入電阻額定 20 Ω + PTC 50 Ω

電壓輸入

測量范圍 0...12 VDC

可設定測量范圍 0/0,2...1, 0/1...5, 0/2...10 VDC

輸入電阻額定 10 MΩ

2線制變送器供電 > 15 V / 20 mA

輸出規格

電流輸出

信號范圍 0...23 mA

可設定信號范圍 0...20/4...20/20...0/20...4 mA

負載（@電流輸出） ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

傳感器故障報警輸出 0 / 3,5 / 23 mA / 無

符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA

電流限值 ≤ 28 mA

電壓輸出

信號范圍 0...10 VDC

可設定信號范圍 0/0,2...1; 0/1...5 ; 0/2...10; 1...0,2/0; 5...1/0; 10...2/0 V

負載（@電壓輸出） ≥ 10 kΩ

所設量程 = 當前所選范圍

I.S. / Ex marking

ATEX II 3 G Ex ec IIC T4 Gc

IECEx Ex ec IIC T4 Gc

FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, AEx nA IIC T4

FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, Ex nA IIC T4

符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011

認證

ATEX KEMA 10ATEX0147 X

IECEx KEM 10.0068X

UKEX DEKRA 21UKEX0055X

c FM us FM17US0004X / FM17CA0003X

c UL us, UL 61010-1 E314307

CCC 2020322310003554

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA00001RW
