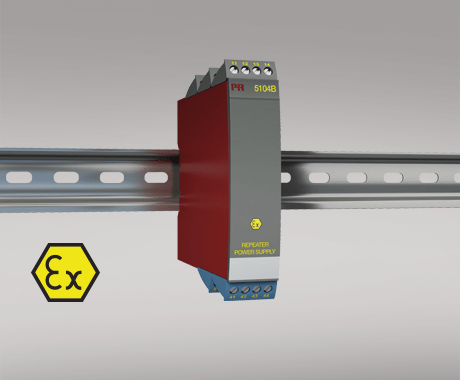

中繼器/電源
5104B
單/雙通道版本
3- / 5-端口 3,75 kVAC 電氣隔離
危險區域回路供電 > 17,1 V
20 種可設測量范圍
交直流通用電源供電
應用
危險區域二線制變送器的安全柵和供電電源。
接收來自危險區域模擬量電流/電壓信號的安全柵。
模擬量電流/電壓信號 1 : 1 傳輸或變送。
技術特點
通過 5104B 內置的DIP撥碼開關可選20種預制測量范圍,無需額外校準。特殊測量范圍可定制。
PR5104B 是基于微處理器技術的增益和偏置。模擬量信號的傳輸響應時間小于 25 ms。
<輸入,輸出,電源的浮地和電氣都相互獨立。
輸出有源電流/電壓信號,或二線制電流信號。
安裝調試
標準垂直或水平 DIN 導軌安裝。選用雙通道版本時,每米 DIN 導軌可以實現多達84個通道。
注意
不適用于需要符合最新 ATEX 標準認證的新安裝 - 有關詳細信息,請參閱 ATEX 證書 DEMKO 99ATEX126013 和歐盟符合性聲明。
環境條件
工作溫度 -20°C 至 +60°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級 IP20
機械規格
結構尺寸(高x寬x深) 109 x 23,5 x 130 mm
DIN軌類型 DIN 46277
重量(大約) 225 g
導線規格 1 x 2,5 mm2 絞線
螺絲端子力矩 0,5 Nm
抗振規格 IEC 60068-2-6
2...13.2 Hz ±1 mm
13.2...100 Hz ±0,7 g
常用規格
電源
電源電壓,通用 21,6...253 VAC,50...60 Hz 或 19,2...300 VDC
熔斷器 400 mA SB / 250 VAC
最大功耗 ≤ 3 W(雙通道)
部功耗 ≤ 2 W(雙通道)
隔離電壓
隔離電壓,測試/工作 3,75 kVAC / 250 VAC
PELV/SELV IEC 61140
輔助電源
2線制供電(端子 44...42 和 54...52) 28...17,1 VDC / 0...20 mA
響應時間
響應時間 (0...90%, 100...10%) < 25 ms
信噪比 最小 60 dB (0...100 kHz)
精度 優于 0,1% 所設量程
EMC 電磁兼容對精度的影響 < ±0,5% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程
輸入規格
常用輸入規格
最大偏移量 最大值的 20%
電流輸入
測量范圍 0...20 mA
最小測量范圍(量程) 16 mA
輸入電阻 額定 10 Ω + PTC 10 Ω
電壓輸入
測量范圍 0...10 VDC
最小測量范圍(量程) 8 VDC
輸入電阻 > 2 MΩ
輸出規格
電流輸出
信號范圍 0...20 mA
最小信號范圍 16 mA
負載(@電流輸出) ≤ 600 Ω
負載穩定性 ≤ 0,01% 所設量程 / 100 Ω
電流限值 ≤ 28 mA
無源二線制 mA 輸出
外部2線制電源電壓變化的影響 < 0,005% 所設量程 / V
電壓輸出
信號范圍 0...1 VDC / 0...10 VDC
最小信號范圍 0,8 VDC / 8 VDC
負載(@電壓輸出) ≥ 500 kΩ
外部回路供電 29 VDC
所設量程 = 當前所選范圍
符合標準
EMC 2014/30/EU
LVD 2014/35/EU
EAC TR-CU 020/2011
認證
ATEX DEMKO 99ATEX126013, II (1) GD [EEx ia] IIC
c UL us, UL 913 E233311
EAC Ex RU C-DK.GB08.V.00410
DNV Marine Stand. f. Certific. No. 2.4
