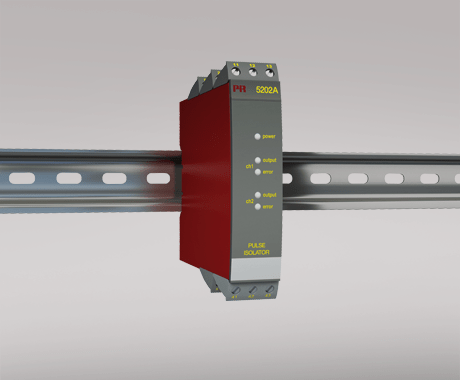

脈沖隔離器
5202A
雙通道 - 2 或 4 路輸出
雙路輸出
5端口 3,75 kVAC 電氣隔離
傳感器斷路/短路檢測
交直流通用電源供電
應用
NAMUR 傳感器的隔離器。
機械觸點的隔離器。
單路輸入分雙路輸出。
傳感器短路/斷路報警可以配置為獨立輸出。
技術特點
PR5202A1 和 5202A2 帶繼電器或 NPN 輸出。
PR5202A4 具備 4 組 SPST 繼電器,兩兩一組動作。每個繼電器可以單獨設定為 N.O. 或 N.C.
輸入,輸出,電源的浮地和電氣都相互獨立。
5202 按照嚴格的安全要求進行設計,因此適用于 SIL 2 安裝應用。
安裝調試
標準垂直或水平 DIN 導軌安裝。每米 DIN 導軌可以實現多達84個通道。
環境條件
工作溫度 -20°C 至 +60°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級 IP20
機械規格
結構尺寸(高x寬x深) 109 x 23,5 x 130 mm
重量(大約) 230 g
導線規格 1 x 2,5 mm2 絞線
螺絲端子力矩 0,5 Nm
常用規格
電源
電源電壓,通用 21,6...253 VAC,50...60 Hz 或 19,2...300 VDC
熔斷器 400 mA SB / 250 VAC
部功耗 ≤ 1,5 W(雙通道), 5202A1 和 5202A2 ≤ 2,0 W(雙通道), 5202A4
最大功耗 ≤ 1,5 W(雙通道), 5202A1 和 5202A2 ≤ 2,0 W(雙通道), 5202A4
隔離電壓
隔離電壓,測試/工作 3,75 kVAC / 250 VAC
PELV/SELV IEC 61140
輔助電源
NAMUR 供電 8 VDC / 8 mA
EMC 電磁兼容對精度的影響 < ±0,5%
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1%
輸入規格
傳感器類型 NAMUR 符合 EN 60947-5-6 標準 / 機械觸點
頻率范圍 0...5 kHz
脈沖寬度 > 0,1 ms
輸入電阻 1 kΩ
觸發標準,信號 < 1,2 mA, > 2,1 mA
觸發標準,電纜故障 < 0,1 mA, > 6,5 mA
輸出規格
繼電器輸出
最大開關頻率 20 Hz
最大電壓 250 VRMS
最大電流 2 AAC
最大 AC 功率 100 VA
最大負載,24 VDC 1 A
NPN 輸出
最大開關頻率 5 kHz
最小脈沖寬度 > 0,1 ms
最大負載,電流/電壓 80 mA / 30 VDC
電壓降 25 mA / 80 mA < 0,75 VDC / < 2,5 VDC
符合標準
EMC 2014/30/EU
LVD 2014/35/EU
EAC TR-CU 020/2011
認證
c UL us, UL 508 E231911
