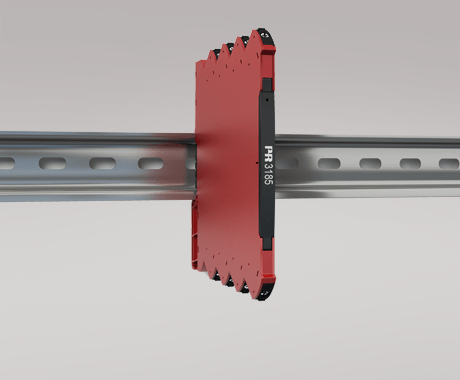

信號回路隔離器 3185


3185


信號回路隔離器



3185



單/雙通道電流信號回路隔離器

1:1 標準電流信號隔離,信號范圍 0...23 mA

低輸入壓降和快速響應時間

超高精度和高輸出負載穩定性

6.1 mm 超薄外殼


應用

1:1 標準電流信號隔離,信號范圍 0(4)...20 mA。

標準 DIN 導軌安裝。

無論在技術或是成本上,都是電流信號電氣隔離的絕佳選擇。

能有效抑制浪涌電流,保護控制系統遠離信號噪聲和瞬變的影響。

消除接地環路和測量浮地信號。

安裝于安全區域或 Zone 2 和 Cl. 1 Div 2 區域。


技術特點

3185 無需單獨供電,僅由電流輸入信號驅動。

低輸入壓降,典型值 1,35 V + Vout。

<極高的轉換精度,優于 0,1% 信號范圍 0…20,5 mA。

功能范圍為 0...23 mA,意味著 3185 符合 NAMUR NE43 標準要求。

輸入與輸出的浮地和電氣都相互獨立>。

輸出電壓上限為 17,5 VDC。

高電氣隔離性能 2,5 kVAC。

快速響應時間 < 5 ms。

卓越的信噪比 > 60 dB.

安裝調試

每米 DIN 導軌330個通道。

寬環境溫度范圍 -25...+70°C。


環境條件

工作溫度 -25°C 至 +70°C

存儲溫度 -40°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP20

安裝條件 污染等級 2 & 測量/過壓等級 II


機械規格

結構尺寸(高x寬x深) 113 x 6,1 x 115 mm

重量(大約) 70 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,5 mm2 / AWG 26...12 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...25 Hz ±1,6 mm

25...100 Hz ±4 g


常用規格

電源

部功耗,每個通道 30 mW

隔離電壓

隔離電壓,測試/工作 2,5 kVAC / 300 VAC (增強隔)

Zone 2 / Div. 2 250 VAC

響應時間

響應時間 (0...90%, 100...10%) < 5 ms

信噪比 > 60 dB

信號動態范圍,輸入 模擬信號鏈

信號動態范圍,輸出 模擬信號鏈

精度 優于 0,1%

截止頻率(3 dB) 100 Hz

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程


輸入規格

電流輸入

測量范圍 0...23 mA

輸入壓降 (模塊壓降)+ Vout.

信號轉換 1:1

啟動電流,典型值 10 uA

輸入電流過載,最大 50 mA

輸入到輸出電壓降,典型值 1,35 V +(0,015 x Vout.)


輸出規格

電流輸出

信號范圍 0...23 mA

負載(@電流輸出) ≤ 600 Ω

負載穩定性 < 0,01% 所設量程 / 100 Ω

電壓限值 17,5 V

所設量程 = 0...20 mA

I.S. / Ex marking

ATEX II 3 G Ex ec IIC T4 Gc

IECEx Ex ec IIC T4 Gc

FM, US Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, AEx nA IIC T4

FM, CA Cl. I, Div. 2, Gr. A, B, C, D T4 或 Cl. I, Zone 2, Ex nA IIC T4

EAC Ex 2Ex nA IIC T4 Gc X


符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011


認證

ATEX KEMA 10ATEX0147 X

IECEx KEM 10.0068X

UKEX DEKRA 21UKEX0055X

c FM us FM17US0004X / FM17CA0003X

c UL us, UL 61010-1 E314307

CCC 2020322310003554

DNV Marine TAA00001RW

EAC Ex RU C-DK.HA65.B.00355/19
