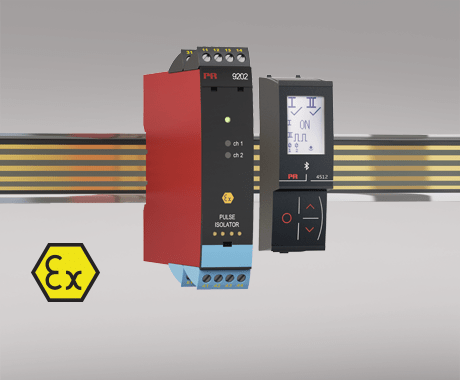

脈沖隔離器 9202B


9202B


脈沖隔離器



9202B



NAMUR 傳感器和機械開關的安全柵

擴展的自我診斷和傳感器電纜故障檢測

單/雙通道版本

允許獨立供電或電源導軌供電,例如 PR 9400

通過全面評估的 SIL 2 認證


高級功能

通過可拆卸顯示面板調節和顯示過程參數(PR 4500)。

每個通道都可通過 4500 選擇直接或者反轉輸出。

內部通訊和存儲數據的高級監控。

通過電源導軌(可選)和直接供電實現電源冗余。

SIL 2 功能(需在菜單中激活)。


應用


9202B 可以安裝于安全區域或 zone 2 和 Cl. 1 / Div 2 區域,并能接收來自 zone 0, 1, 2 和 zone 20, 21, 22 包括 mining / Class I/II/III, Div. 1, Gr. A-G 區域信號。

危險區域 NAMUR 傳感器和機械開關的脈沖隔離安全柵。

通過獨立狀態繼電器或電源導軌指示產品和傳感器故障報警。

9202B 根據 IEC 61508 要求設計,開發和認證,符合 SIL 2 應用要求。

適用于符合 ISO-13849 標準的性能等級(PL)為“d”的系統。


技術特點


1個綠色和2個黃色/紅色前端 LED 燈指示正常運行和故障狀態。

2,6 kVAC 電氣隔離(輸入/輸出/電源端口)。


安裝調試


標準垂直或水平 DIN 導軌安裝,無需安裝間隙。


環境條件

工作溫度 -20°C 至 +60°C

存儲溫度 -20°C 至 +85°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP20

安裝條件 污染等級 2 & 測量/過壓等級 II

機械規格

結構尺寸(高x寬x深) 109 x 23,5 x 104 mm

結構尺寸(高x寬x深)- 安裝了 PR 4500 時 109 x 23,5 x 131 mm

重量(大約) 170 g

DIN軌類型 DIN EN 60715/35 mm

導線規格 0,13...2,08 mm2 / AWG 26...14 絞線

螺絲端子力矩 0,5 Nm

抗振規格 IEC 60068-2-6

2...13.2 Hz ±1 mm

13.2...100 Hz ±0,7 g


常用規格


電源

電源電壓 19,2...31,2 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 ≤ 1.1 W...≤ 1.3 W / ≤ 1.5 W...≤ 1.9 W (1 / 2 通道)

最大部功耗, 1 / 2 通道 ≤ 1.2 W / ≤ 1.6...1.8 W


隔離電壓


測試/工作:輸入和其他所有之間 2,6 kVAC / 300 VAC 增強隔離

模擬量輸出和電源之間 2,6 kVAC / 300 VAC 增強隔離

輸出 1 和輸出 2 之間 1,5 kVAC / 150 VAC 增強隔離

狀態繼電器和電源之間 1,5 kVAC / 150 VAC 增強隔離


輔助電源


NAMUR 供電 8 VDC / 8 mA

程序設計 PR 4500通信接口

電纜故障響應時間 < 200 ms


輸入規格


傳感器類型 NAMUR 符合 EN 60947-5-6 標準 / 機械觸點

頻率范圍 0...5 kHz

最小脈沖寬度 > 0,1 ms

輸入電阻 額定 1 kΩ

觸發標準,信號 < 1,2 mA, > 2,1 mA

觸發標準,電纜故障 < 0,1 mA, > 6,5 mA


輸出規格

繼電器輸出

最大開關頻率 20 Hz

最大電壓 250 VAC / 30 VDC

最大電流 2 AAC / 2 ADC

最大 AC 功率 500 VA / 60 W

狀態繼電器

最大電壓 125 VAC / 110 VDC

最大電流 0.5 AAC / 0.3 ADC

最大 AC 功率 62,5 VA / 32 W

NPN 輸出

最大開關頻率 5 kHz

最小脈沖寬度 > 0,1 ms

最大負載,電流/電壓 80 mA / 30 VDC

80 mA 時電壓降最大 2.5 VDC


符合標準

LVD 2014/35/EU & UK SI 2016/1101

EMC 2014/30/EU & UK SI 2016/1091

ATEX 2014/34/EU & UK SI 2016/1107

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011

EAC Ex TR-CU 012/2011


認證

ATEX KEMA 07ATEX0146 X

IECEx KEM 06.0039X

UKEX DEKRA 21UKEX0179X DEKRA 22UKEXYYYY X - 待定

c FM us FM19US0055X / FM19CA0028X

INMETRO DEKRA 16.0005 X

c UL us, UL 61010-1 E314307

c UL us, UL 913 E233311(僅9202xxx-U9)

CCC 2020322309003424

KCs 21_AV4BO_0179X / 21_AV4BO_0180X (僅 9202Bxx-KCs)

EAC Ex RU C-DK.HA65.B.00355/19

DNV Marine TAA00000JD

ClassNK TA18527M

SILSIL 2 認證&全面評估 符合 IEC 61508 標準
