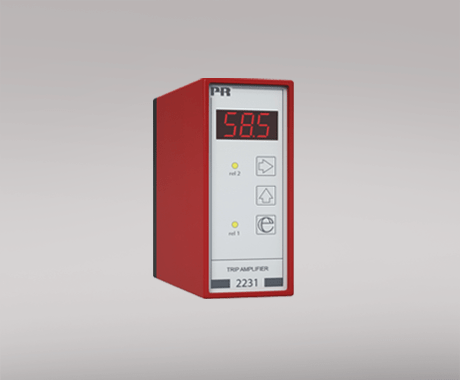

電流電壓報警器 2231


2231


電流電壓報警器



2231


AC/DC 模擬量轉開關輸出

兩個可調報警限位

3,75 kVAC 電氣隔離

面板設定參數

3位 LED 顯示

24 VDC 或交直流通用電源供電


高級功能

通過面板調節參數。

密碼保護參數調節權限。


應用

作為 AC/DC 電流或電壓信號的檢測報警器。

用于需要精確報警點和不同警報功能的應用。

單/雙輸出。

需要開關點上升/下降遲滯,設定點,復位,延遲輸出等功能的應用。


技術特點

3位 LED 顯示輸入信號,以 % 為單位。

兩個 LED 指示繼電器狀態。

三個設定參數按鈕。

標準 DC 電流輸入信號范圍 0...20 mA。

DC 電壓輸入信號范圍 0...250 VDC。

AC 電流輸入信號上限高達 1 A。

AC 電壓信號有效值測量輸入范圍 0...250 VAC。

需要配合11極插座使用,通過11極插座 7023 和防誤裝附件 7024 可以實現標準 DIN 導軌或背板安裝。


環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP50


機械規格

結構尺寸(高x寬x深) 80,5 x 35,5 x 84,5 mm(深度尺寸不包含背后插針長度)

重量 直流/通用供電 125 g / 175 g


常用規格

電源

電源電壓 19,2...28,8 VDC

電源電壓,通用 21,6...253 VAC,50...60 Hz 或 19,2...300 VDC

部功耗 1,5 W (2231D) 2 W (2231P)

隔離電壓

隔離電壓,測試/工作 3,75 kVAC / 250 VAC

PELV/SELV IEC 61140

響應時間

響應時間(可設定) 0,25...60 s (DC) 0,75...60 s (AC)

更新時間 100 ms

精度 優于 0,1% 所設量程

信號動態范圍,輸入 16 bit

電源電壓變化對精度的影響 < ±0,002% 所設量程 / %V

溫度系數 < ±0,01% 所設量程 / °C(DC 信號) < ±0,02% 所設量程 / °C(AC 信號)

線性誤差 < 0,1% 所設量程 < ±0,35% 所設量程,50...1000 Hz(AC正弦波信號)

EMC 電磁兼容對精度的影響 < ±0,5%


輸入規格

常用輸入規格

最大偏移量 所選輸入類型最大值的 50%

電流輸入

測量范圍 0...20 mA

最小測量范圍(量程) 10 mA

輸入電阻 50 Ω

AC 電流輸入

測量范圍 0...1 ARMS

最小測量范圍(量程) 0,5 ARMS

輸入電阻 1 Ω / 2 W

電壓輸入

測量范圍 0...250 VDC

最小測量范圍(量程) 0,5 VDC

輸入電阻 額定 5 MΩ

AC 電壓輸入

AC 電壓輸入 0...250 VRMS

最小測量范圍(量程) 0,5 VRMS

輸入電阻 額定 5 MΩ


輸出規格

繼電器輸出

遲滯 0...99,9% 所設量程

ON 和 OFF 延遲 0,0...99,9 s

最大電壓 250 VAC / VDC

最大電流 2 A

最大 AC 功率 500 VA

Max. DC current, resistive load ≤ 30 VDC 2 ADC

Max. DC current, resistive load > 30 VDC 請查看手冊描述

常用輸出規格

更新時間 100 ms

繼電器輸出:開關點設定 0...99,9% 所設量程

所設量程 = 當前所選范圍


符合標準

EMC 2014/30/EU & UK SI 2016/1091

LVD 2014/35/EU & UK SI 2016/1101

RoHS 2011/65/EU & UK SI 2012/3032

EAC TR-CU 020/2011


認證

DNV Marine TAA0000101
