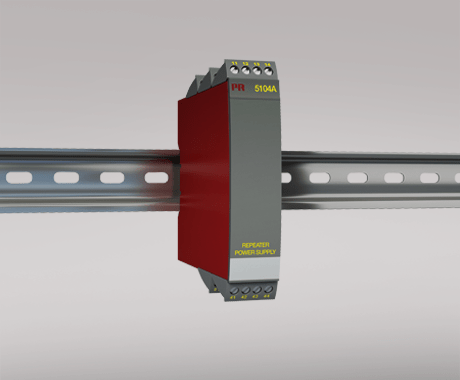

中繼器/電源 5104A


5104A


中繼器/電源



5104A



單/雙通道版本

3- / 5-端口 3,75 kVAC 電氣隔離

回路供電 > 17,1 V

20 種可設測量范圍

交直流通用電源供電


應用

二線制變送器的信號隔離器和供電電源。

接收模擬量電流/電壓信號的隔離器。

模擬量電流/電壓信號 1 : 1 傳輸或變送。


技術特點

通過 5104A 內置的DIP撥碼開關可選20種預制測量范圍,無需額外校準。特殊測量范圍可定制。

PR5104A 是基于微處理器技術的增益和偏置。模擬量信號的傳輸響應時間小于 25 ms。

輸入,輸出,電源的浮地和電氣都相互獨立。

輸出有源電流/電壓信號,或2線制電流信號。

安裝調試

標準垂直或水平 DIN 導軌安裝。選用雙通道版本時,每米 DIN 導軌可以實現多達84個通道。


環境條件

工作溫度 -20°C 至 +60°C

標定溫度 20...28°C

相對濕度 < 95% RH (無冷凝)

防護等級 IP20


機械規格

結構尺寸(高x寬x深) 109 x 23,5 x 130 mm

重量(大約) 225 g

DIN軌類型 DIN 46277

導線規格 1 x 2,5 mm2 絞線

螺絲端子力矩 0,5 Nm


常用規格


電源

電源電壓,通用 21,6...253 VAC,50...60 Hz 或 19,2...300 VDC

熔斷器 400 mA SB / 250 VAC

最大功耗 ≤ 3 W(雙通道)

部功耗 ≤ 2 W(雙通道)

隔離電壓

隔離電壓,測試/工作 3,75 kVAC / 250 VAC

PELV/SELV IEC 61140

響應時間

響應時間 (0...90%, 100...10%) < 25 ms

輔助電源

2線制供電(端子 44...42 和 54...52) 28...17,1 VDC / 0...20 mA

信噪比 最小 60 dB (0...100 kHz)

EMC 電磁兼容對精度的影響 < ±0,5% 所設量程

擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程


輸入規格


常用輸入規格

最大偏移量 最大值的 20%

電流輸入

測量范圍 0...20 mA

最小測量范圍(量程) 16 mA

輸入電阻 額定 10 Ω + PTC 10 Ω

電壓輸入

測量范圍 0...10 VDC

最小測量范圍(量程) 8 VDC

輸入電阻 > 2 MΩ


輸出規格

電流輸出

信號范圍 0...20 mA

最小信號范圍 16 mA

負載(@電流輸出) ≤ 600 Ω

負載穩定性 ≤ 0,01% 所設量程 / 100 Ω

電流限值 ≤ 28 mA

無源二線制 mA 輸出

最大外部2線制供電 29 VDC

外部2線制電源電壓變化的影響 < 0,005% 所設量程 / V

電壓輸出

信號范圍 0...1 VDC / 0...10 VDC

最小信號范圍 0,8 VDC / 8 VDC

負載(@電壓輸出) ≥ 500 kΩ

所設量程 = 當前所選范圍


符合標準

EMC 2014/30/EU

LVD 2014/35/EU

EAC TR-CU 020/2011


認證

c UL us, UL 508 E231911

DNV Marine TAA0000101
