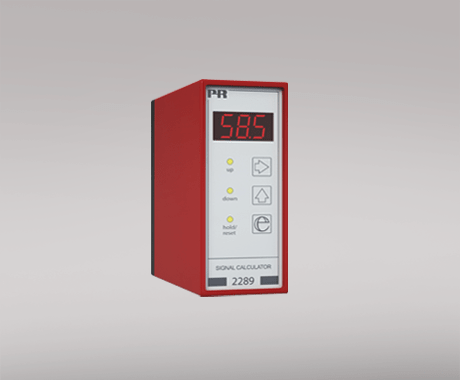

信號運算器
2289
兩路模擬量輸入
多種功能
面板按鈕調節參數
3位 LED 顯示
Pt100 輸入型號
模擬量輸出
高級功能
3位 LED 顯示和按鈕設定產品參數。
應用
模擬量或 Pt100 輸入 PID 控制器。
功能包括手動/自動控制器,模擬量輸入運算器,采樣保持變送器,峰值保持變送器,延遲變送器,信號限幅器, 噪聲信號平均,信號斜率監測,模擬量累加。
技術特點
A 和 B 輸入電流設定范圍 0...20 mA(例如 4...20 mA),電壓設定范圍 0...10 VDC。
輸入 A 可選接3-線 Pt100 傳感器,輸入 B 接模擬量電流/電壓。
數字量輸入通過跳線選擇 NPN 或 PNP。
標準模擬量電流/電壓輸入范圍 0/4...20 mA / 0/2...10 VDC。
可反轉輸入和輸出信號。
需要配合11極插座使用,通過11極插座 7023 和防誤裝附件 7024 可以實現標準 DIN 導軌或背板安裝。強烈振動環境下,可選擇 PR 7002 彈簧卡件作為安裝附件,確保 2200 系列產品能夠緊固在插座上。
環境條件
工作溫度 -20°C 至 +60°C
標定溫度 20...28°C
相對濕度 < 95% RH (無冷凝)
防護等級 IP50
機械規格
結構尺寸(高x寬x深) 80,5 x 35,5 x 84,5 mm(深度尺寸不包含背后插針長度)
重量(大約) 130 g
常用規格
電源
電源電壓 19,2...28,8 VDC
最大功耗 2,7 W
部功耗 2,4 W
響應時間
響應時間 < 60 ms
信噪比 最小 60 dB
更新時間 20 ms
信號動態范圍,輸入 20 bit
信號動態范圍,輸出 16 bit
比例度(XP) 0,01...999%
比例增益,1 / XP = 0,1...10000
積分時間(TI) 0...999 s
微分時間(TD) 0...999 s
電源電壓變化對精度的影響 < ±0,002% 所設量程 / %V
輔助電源:參考電壓 2,5 VDC ±0,5% / 15 mA
溫度系數 < ±0,01% 所設量程 / °C
線性誤差 < 0,1% 所設量程
EMC 電磁兼容對精度的影響 < ±0,5%
輸入規格
常用輸入規格
最大偏移量 所選輸入類型最大值的 50%
電流輸入
測量范圍 0...20 mA
最小測量范圍(量程) 4 mA
輸入電阻 額定 50 Ω
電壓輸入
測量范圍 0...10 VDC
最小測量范圍(量程) 200 mV
輸入電阻 額定 10 MΩ
RTD 輸入
RTD 類型 Pt100 (2289B)
電纜電阻 25 Ω (最大)
傳感器電流 額定 1,25 mA
NPN,數字輸入 上拉 24 VDC / 6,9 mA
PNP,數字量輸入 下拉 0 VDC / 6,9 mA
脈沖寬度 > 50 ms
輸出規格
電流輸出
信號范圍 0...20 mA
最小信號范圍 5 mA
負載(@電流輸出) ≤ 600 Ω
負載穩定性 ≤ 0,01% 所設量程 / 100 Ω
電流限值 20,5 mA
通過內部分流器輸出電壓 請查看手冊描述
所設量程 = 當前所選范圍
符合標準
EMC 2014/30/EU & UK SI 2016/1091
RoHS 2011/65/EU & UK SI 2012/3032
EAC TR-CU 020/2011
